Abit KV8 Pro Handbuch

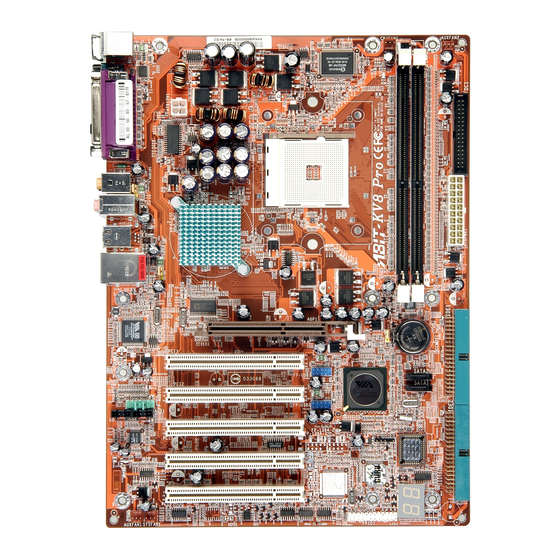

Amd athlon 64 systemboard socket 754
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KV8 Pro
TM
AMD Athlon
64 Systemboard
Socket 754
Handbuch
Rev. 1.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abit KV8 Pro

Inhaltszusammenfassung für Abit KV8 Pro

  • Seite 1 KV8 Pro AMD Athlon 64 Systemboard Socket 754 Handbuch Rev. 1.00...
  • Seite 2 In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer. Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren. KV8 Pro...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1. Einleitung ................1-1 1-1. Eigenschaften und Technische Daten ............1-1 1-2. Layout-Diagramm..................1-3 Kapitel 2. Hardwareeinrichtung............2-1 2-1. Installation des Motherboards am Chassis..........2-1 2-2. Installation der CPU und Kühlblech ............2-2 2-3. Installation des Systemspeichers..............2-3 2-4. Anschlüsse, Header und Switches ............2-5 (1).
  • Seite 4 Installation der LAN-Treiber ............C-1 Anhang D. Installation der VIA USB2.0-Treiber..........D-1 Anhang E. Installation des VIA Serial ATA RAID-Treibers......E-1 Anhang F. Installieren des Programms ABIT µGuru ........F-1 Anhang G. POST Code Definition ..............G-1 Anhang H. Troubleshooting (Ist Hilfe nötig?) ..........H-1 Anhang I.

  • Seite 5: Kapitel 1. Einleitung

    Unterstützt SATA RAID 0/1 JBOD 5. Gigabit LAN • Integrierter VT6122 10/100/1000 Mb PCI Ethernet-Controller 6. Audio • Integriertes 6-Kanal AC 97 CODEC • Professionelles digitales Audiointerface unterstützt Optical S/PDIF Input/Output 7. ABIT-Entwicklungen • ABIT µGuru -Technologie • ABIT SoftMenu -Technologie • ABIT FanEQ -Technologie •...
  • Seite 6 1x S/PDIF-In • 1x S/PDIF-Out • 5-Kanal-Audioanschlüsse (Frontlaustsprecher, Line-In, Mic-In, Mitte/Sub, Surround-Lautsprecher) • 4x USB, 1x RJ-45 LAN-Anschluß 10. Verschiedenes • ATX Formfaktor 305 x 225 mm Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. KV8 Pro...

  • Seite 7: Layout-Diagramm

    Einleitung 1-2. Layout-Diagramm Handbuch...
  • Seite 8 Kapitel 1 Kapitel 1 KV8 Pro KV8 Pro...

  • Seite 9: Kapitel 2. Hardwareeinrichtung

    Hardwareeinrichtung Kapitel 2. Hardwareeinrichtung Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten (schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden.

  • Seite 10: Installation Der Cpu Und Kühlblech

    Montagezapfen des Retentionsrahmens ein. Ziehen Sie die Schrauben fest an, bis die Federklemme komplett angebracht ist. 7. Befestigen Sie den Lüfteranschluss des Kühlkörpers Lüftersets CPU-LÜFTER-Anschluss Motherboard. Achtung: Vergessen Sie nicht, die korrekte Busfrequenz und Multiplikator für Ihren Prozessor einzustellen. KV8 Pro...

  • Seite 11: Installation Des Systemspeichers

    Hardwareeinrichtung 2-3. Installation des Systemspeichers Dieses Motherboard bietet 2 184-Pin-DDR DIMM-Steckplätze zur Speichererweiterung mit Modulen von 128MB bis maximal 2GB. Tabelle 2-1. Dies ist die gültige Speicherkonfiguration Bank Speicher-Module Gesamtspeicher Bank 0, 1 (DIMM1) 128, 256, 512MB, 1GB 128MB ~ 1GB Bank 2, 3 (DIMM2) 128, 256, 512MB, 1GB 128MB ~ 1GB...
  • Seite 12 Achtung: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren. KV8 Pro...

  • Seite 13: Anschlüsse, Header Und Switches

    Hardwareeinrichtung 2-4. Anschlüsse, Header und Switches Hier zeigen wir Ihnen alle Anschlüsse, Header und Switches, und wie man sie anschließt. Lesen Sie bitte den gesamten Abschnitt für notwendige Information durch, bevor Sie die Installation aller Hardware im Computergehäuse abschließen. Ein komplettes vergrößertes Layoutdiagramm finden Sie in Kapitel 1 für alle Positionen der Anschlüsse und Header auf dem Board.

  • Seite 14: Lüfteranschlüsse

    Die CPU muß mittels eines leistungsstarken Lüfters mit Kühlblech kühl gehalten werden. Das System kann die Geschwindigkeit des CPU-Lüfters überwachen. • CPUFAN1: CPU-Lüfter • NBFAN1: Chipsatzlüfter • SYSFAN1: Systemlüfter • AUXFAN1, AUXFAN2: Hilfslüfter Warnung: Diese Lüfteranschlüsse sind keine Jumper. SETZEN SIE KEINE Jumperkappen auf diese Anschlüsse. KV8 Pro...

  • Seite 15: Header Zum Löschen Des Cmos Speichers

    Hardwareeinrichtung (3). Header zum Löschen des CMOS Speichers Dieser CCMOS1 Header löscht den CMOS-Speicher mit einer Jumperkappe. • Pin 1-2 kurzgeschlossen (Voreinstellung): Normalbetrieb. • Pin 2-3 kurzgeschlossen: CMOS-Speicher löschen. Anmerkung: Schalten Sie den Strom zuerst ab (einschließlich des +5V Standbystroms), bevor Sie den CMOS-Speicher löschen.

  • Seite 16: Wake-Up Header

    Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB1-Port. • USBPWR2: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB2-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB2-Port. KV8 Pro...

  • Seite 17: Anschluss Der Frontplattenschalter & Anzeigen

    Hardwareeinrichtung (5). Anschluss der Frontplattenschalter & Anzeigen Die Header dienen zum Anschluss von Switches und LED-Anzeigen vorne am Gehäuse. Achten Sie auf Polposition und Ausrichtung der Netz-LED. Die dem Pol in der Abbildung zugeordnete Kennzeichnung “+” steht für positive Polarität des LED-Anschlusses. Bitte achten Sie beim Anschluss dieser Header darauf.

  • Seite 18: Zusätzliche Usb Port-Header

    Kapitel 2 (6). Zusätzliche USB Port-Header Diese Header bieten jeweils Anschluss für 2 zusätzliche USB 2.0 Ports über ein USB-Kabel für USB 2.0-Spezifikationen. Zuweisung Zuweisung - Data 0 - Data 1 + Data 0 + Data 1 Erde Erde KV8 Pro...

  • Seite 19: Header Für Frontplatten-Audioanschluss

    Hardwareeinrichtung 2-11 (7). Header für Frontplatten-Audioanschluss Dieser Header sorgt für den Audioanschluss an der Frontplatte. • Zur Nutzung des Audioanschlusses an der Frontplatte entfernen Sie alle Jumper an diesem Header und verbinden dann über das dem Gehäuse beigelegte Verlängerungskabel mit der Frontplatte. •...

  • Seite 20: Interne Audioanschlüsse

    2-12 Kapitel 2 (8). Interne Audioanschlüsse Diese Anschlüsse verbinden den Audioausgang des internen CD-ROM-Laufwerks bzw. Zusatzkarte. KV8 Pro...

  • Seite 21: Steckplatz Für Accelerated Graphics Port (Agp)

    Hardwareeinrichtung 2-13 (9). Steckplatz für Accelerated Graphics Port (AGP) Dies Steckplatz unterstützt eine optionale AGP Grafikkarte bis zum AGP 8X Modus. Achtung: Dieses Motherboard unterstützt keine 3.3V AGP-Karten. Verwenden Sie nur AGP-Karten mit 1.5 oder 0.8 Volt. Handbuch...

  • Seite 22: Floppylaufwerkanschluß

    2. Stecken Sie die anderen Enden des Flachkabels in die Anschlüsse des Laufwerks. Der farbige Rand des Flachkabels muss mit Pin 1 des Laufwerkanschlusses ausgerichtet sein. Der letzte Anschluss muss an das Laufwerk mit der Buchstabenkennzeichnung A angeschlossen werden. KV8 Pro...

  • Seite 23: Ide Anschlüsse

    Hardwareeinrichtung 2-15 (11). IDE Anschlüsse Dieses Motherboard bietet zwei IDE-Steckplätze zum Anschluss von bis zu vier IDE-Laufwerken im Ultra DMA Modus über Ultra DMA 66 Bandkabel. Jedes Kabel hat 40 Pole, 80 Leiter und drei Anschlüsse zum Anschluss zweier Festplatten an das Motherboard. Verbinden Sie das einzelne Ende (blauer Anschluss) an der längeren Seite des Bandkabel mit der IDE Schnittstelle auf dem Motherboard und die anderen beiden zwei Enden (grauer und schwarzer Anschluss) an der kürzeren Seite des Bandkabels mit den Anschlüssen auf den Festplatten.

  • Seite 24: Post Code-Anzeige

    Adresse 80h. Wenn der POST fehlschlägt, können Sie den POST Code in der Adresse 80h prüfen, um herauszufinden, wo das Problem liegt. Dieses LED-Gerät zeigt auch den "POST" Code von AC2003, ein "uGuru" Chipset entwickelt von ABIT Computer. Anmerkung: Der Dezimalpunkt leuchtet, wenn AC2003 POST Aktion ausgeführt wird.

  • Seite 25: Serial Ata Anschluß

    Hardwareeinrichtung 2-17 (13). Serial ATA Anschluß Diese Anschlüsse dienen für die Verbindung eines seriellen ATA-Geräts mit jedem Kanal über ein serielles ATA-Kabel. Handbuch...

  • Seite 26: Statusanzeigen

    2-18 Kapitel 2 (14). Statusanzeigen • LED1 (5VSB): Diese LED leuchtet auf, wenn das Netzteil an die Stromquelle angeschlossen ist. • LED2 (VCC): Diese LED leuchtet auf, wenn der Systemstrom an ist. KV8 Pro...

  • Seite 27: Header Für System Management Bus

    Hardwareeinrichtung 2-19 (15). Header für System Management Bus Über diesen Header sind für den System Management Bus (SM Bus) reserviert. Der SM Bus ist eine spezifische Implementierung eines I C Busses. I C ist a Multi-Master Bus, was bedeutet, dass mehrfache Chips an denselben Bus angeschlossen werden können und jeder davon als ein Master arbeiten kann, indem er einen Datentransfer initiiert.

  • Seite 28: Rückwärtige Anschlüsse

    F.L./F.R. (Front Left / Front Right): Anschluss für vorderen linken und vorderen rechten Kanal im 5.1-Kanal- oder regulären 2-Kanal-Audiosystem. • LAN: Anschluss für Local Area Network. • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc. KV8 Pro...

  • Seite 29: Kapitel 3. Bios Setup

    BIOS Setup Kapitel 3. BIOS Setup Dieses Motherboard enthält ein programmierbares EEPROM, mit dem Sie das BIOS-Hilfsprogramm. Das BIOS (Basic Input/Output System) ist ein Programm, welches die grundlegende Kommunikation zwischen Prozessor und Peripheriegeräten regelt. Sie sollten das BIOS Setup-Programm nur einsetzen, wenn Sie ein Motherboard installieren, das System neu konfigurieren oder zur Ausführung des Setup-Programms aufgefordert werden.
  • Seite 30 Bildschirm. Wählen Sie das gewünschte Profil und drücken Sie die Eingabetaste. Danach erscheint ein Bestätigungsfenster, in dem eine Meldung wie der folgenden angezeigt wird: Load Profile From BIOS (Y/N)? Drücken Sie "Y" (oder "Z" bei deutscher Tastatur), um die BIOS-Einstellungen aus diesem Profil zu laden. KV8 Pro...

  • Seite 31: Μguru Utility

    BIOS Setup 3-1. µGuru Utility Brand Name: Dieses Element zeigt das CPU-Modell, zum Beispiel: AMD Athlon 64-Prozessor 3200+ Frequency: Dieses Element zeigt die Prozessorgeschwindigkeit an. CPU Operating Speed: Dieses Element zeigt die CPU Betriebsgeschwindigkeit gemäß Typ und Geschwindigkeit Ihrer CPU. Sie können auch [User Define] für manuelle Einstellung auswählen.
  • Seite 32 Achtung: Eine externe Taktfrequenz weit höher als der vorgesehene Wert kann das System instabil machen oder gar zum Systemabsturz führen. Bitte gehen Sie äußerst vorsichtig vor. Power Cycle Statistics: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Diese Elemente zeigen die Leistungszyklusstatistik für jedes Element an. KV8 Pro...

  • Seite 33: Kehren Sie Hier Zum Setup-Menü Μguru Utility Zurück

    BIOS Setup Kehren Sie hier zum Setup-Menü µGuru Utility zurück: Verwenden Sie die Taste <→>, um vom OC Guru Setupmenü zum ABIT EQ Setupsmenü zu gehen: ABIT EQ Beep Control: Dieses Element gestattet Ihnen die ABIT EQ Pieptonsteuerungsfunktion zu aktivieren oder deaktivieren.
  • Seite 34 Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird ein Warnpiepton abgegeben. High/Low Limit: Diese Elemente bestimmen den Spannungsober- und untergrenzwert. Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. KV8 Pro...
  • Seite 35 BIOS Setup Fan Speed Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: CPU/NB/SYS/AUX1/AUX2 FAN Speed: Diese Punkte zeigen die Geschwindigkeit der Lüfter an, die mit den CPU, NB, SYS, AUX1 und AUX2 FAN-Anschlussköpfen verbunden sind. Shutdown Enable: Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Drehzahl des Lüfters niedriger als der untere Grenzwert ist, wird das System automatisch ausgeschaltet.
  • Seite 36 This item sets the high and low temperature limit that you want to do the fan speed control. DC Fan Voltage High/Low: This item sets the high and low voltage limit that you want to provide the fan with. Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. KV8 Pro...

  • Seite 37: Standard Cmos Features

    BIOS Setup 3-2. Standard CMOS Features Dies enthält die grundlegenden Konfigurationsparameter des BIOS. Diese Parameter beinhalten Datum, Stunde, VGA-Karte sowie Einstellungen für Floppydiskettenlaufwerk und Festplatte. Date (mm:dd:yy): Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr].

  • Seite 38: Kehren Sie Hier Zum Setup-Menü Standard Cmos Features Zurück

    Floppy 3 Mode Support: Mit diesem Element können Sie den “3 Modus Floppy Drive” in japanischen Computersystemen durch Wahl von Laufwerk A, B, oder beider aktivieren. Lassen Sie dieses Element bei seiner Voreinstellung [Disabled], wenn Sie keine japanischen Standard-Floppylaufwerke benutzen. KV8 Pro...
  • Seite 39 BIOS Setup 3-11 Video: Dieses Element wählt die Art der Grafikkarte für den primären System-Monitor aus. [EGA/VGA]: (Enhanced Graphics Adapter/Video Graphics Array) Für EGA, VGA, SVGA und PGA-Grafikkarten. [CGA 40]: (Color Graphics Adapter) Anschalten im 40-Spalten-Modus. [CGA 80]: (Color Graphics Adapter) Anschalten im 80-Spalten-Modus. [Mono]: (Monochrome adapter) Umfasst hoch auflösende Monochrom-Karten.

  • Seite 40: Advanced Bios Features

    B anstatt vom regulären Laufwerk A. Es müssen zwei Floppylaufwerke an das System angeschlossen sein, um diese Funktion einzusetzen. Boot Up NumLock Status: Dieses Element bestimmt den voreingestellten Zustand der Nummerntastatur beim Systemstart. [On]: Die Nummerntastatur dient zur Zahleneingabe. [Off]: Die Nummerntastatur dient zur Richtungseingabe (Pfeiltasten). KV8 Pro...
  • Seite 41 BIOS Setup 3-13 Security Option: Dieses Element bestimmt, wann das System nach einem Kennwort fragt – bei jedem Systemstart oder nur beim Aufrufen des BIOS-Setup. [Setup]: Das Kennwort wird nur beim Aufrufen des BIOS-Setup abgefragt. [System]: Das Kennwort wird bei jedem Systemstart abgefragt. Anmerkung: Vergessen Sie Ihr Paßwort nicht.

  • Seite 42: Advanced Chipset Features

    Mit diesem Element können Sie die Datentransferrate des AGP-Geräts einstellen. Eine höhere Rate bietet schnellere und bessere Grafiken. Vergewissern Sie sich, dass Ihre Grafikkarte den gewählten Modus unterstützt. AGP Driving Control: Lassen Sie dieses Element bei der Voreinstellung. AGP Driving Value: Lassen Sie dieses Element bei der Voreinstellung. KV8 Pro...

  • Seite 43: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück

    BIOS Setup 3-15 AGP Fast Write: Zwei Optionen stehen zur Verfügung: Disabled Enabled. Die Voreinstellung ist Enabled. Wenn Ihre AGP-Karte diese Funktion unterstützt, können Sie Enabled auswählen. Ansonsten wählen Sie Disabled. AGP Master 1 WS Write: Zwei Optionen stehen zur Verfügung: Disabled Enabled.
  • Seite 44 Dieser Punkt gibt die Zeit an, die zwischen der auf den letzten unmaskierten Datenimpuls folgenden ansteigenden Flanke bis zur ansteigenden Flanke des nächsten Lesebefehls gemessen wurde. Read to Write Delay: Dieser Punkt gibt die read to write-Verzögerung an. KV8 Pro...
  • Seite 45 BIOS Setup 3-17 Kehren Sie hier zum Setup-Menü Advanced Chipset Features zurück: LDT & PCI Bus Control: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Upstream/Downstream LDT Bus Width: Mit diesem Punkt können Sie die LDT-Busbreite wählen. LDT Bus Frequency: Mit diesem Punkt können Sie die LDT-Busfrequenz wählen.

  • Seite 46: Integrated Peripherals

    Zwei Optionen stehen zur Verfügung: Disabled oder Enabled. Die Voreinstellung ist Disabled. Das integrierte IDE-Laufwerkinterface unterstützt IDE-Prefetching für schnelleren Laufwerkzugriff. Wenn Sie ein zusätzliches primäres und/oder sekundäres IDE-Interface installieren, stellen Sie dieses Feld auf Disabled, wenn das Interface Prefetching nicht unterstützt. KV8 Pro...

  • Seite 47: Kehren Sie Hier Zum Setup-Menü Integrierte Peripheriegeräte Zurück

    BIOS Setup 3-19 Kehren Sie hier zum Setup-Menü Integrierte Peripheriegeräte zurück: OnChip PCI Device: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: OnChip Audio Controller: Diese Option aktiviert oder sperrt den OnChip-Audiocontroller. Onboard LAN Controller: Diese Option aktiviert oder sperrt den LAN Controller. LAN Boot ROM: Diese Option aktiviert oder sperrt das Aufladung ROM auf LAN Controller.
  • Seite 48 Kehren Sie hier zum Setup-Menü Integrierte Peripheriegeräte zurück: Init Display First: Dieses bestimmt den AGP- oder PCI-Steckplatz für den Systemstart. [PCI Slot]: Wenn das System lädt, initialisiert es zuerst PCI. [AGP]: Wenn das System lädt, initialisiert es zuerst AGP. KV8 Pro...

  • Seite 49: Power Management Setup

    BIOS Setup 3-21 3-6. Power Management Setup ACPI Suspend Type: Dieses Element erlaubt die Auswahl des Suspend-Modus. [S1(PowerOn-Suspend)]: Aktiviert die „Power On Suspend“-Funktion. [S3(Suspend-To-RAM)]: Aktiviert die „Suspend to RAM“-Funktion. Run VGABIOS if S3 Resume: Drei Optionen stehen zur Wahl: Auto No.
  • Seite 50 [Mouse Right]: Doppelklicken Sie die rechte Maustaste, um das System anzuschalten. [Any KEY]: Schalten Sie das System mit einer beliebigen Tastaturtaste an. [Button Only]: Schalten Sie das System nur mit dem Netzschalter an. [Keyboard 98]: Schalten Sie das System mit der Netztaste auf einer “Tastatur 98”-kompatiblen Tastatur KV8 Pro...
  • Seite 51 BIOS Setup 3-23 Anmerkung: Zur Aktivierung der Funktion “Power On” muss der Wake-up-Header von [USBPWR1], [USBPWR2] auf [Enabled] stehen. Bitte schauen Sie sich hierzu die Konfiguration von “Wake-up Header” [USBPWR1] und [USBPWR2] in Abschnitt 2-4, Kapitel 2 an. Die Maus-Weckfunktion funktioniert nur mit PS/2-Mäusen, nicht mit der COM-Schnittstelle oder USB-Mäusen.

  • Seite 52: Pnp/Pci-Konfigurationen

    Kehren Sie hier zum Setup-Menü PnP/PCI-Konfigurationen zurück: PCI /VGA Palette Snoop: Dieses Element bestimmt, ob MPEG ISA/VESA VGA-Karten mit PCI/VGA kooperieren können. [Enabled]: MPEG ISA/VESA VGA Karten kooperieren mit PCI/VGA. [Disabled]: MPEG ISA/VESA VGA Karten kooperieren nicht mit PCI/VGA. KV8 Pro...
  • Seite 53 BIOS Setup 3-25 PIRQ_0 Use IRQ No. ~PIRQ_7 Use IRQ No. : Mit diesem Element können Sie die manuell oder automatisch die Anzahl der IRQs für die in den PCI-Steckplätzen installierten Geräte einstellen. Für das Verhältnis zwischen Hardwarelayout des PIRQ (die Signale vom VIA VT8237-Chipsatz), INT# (bedeutet die IRQ-Signale vom PCI Steckplatz) und Geräten, schauen Sie sich bitte die Tabelle unten an: Signale PCI-1...

  • Seite 54: Load Fail-Safe Defaults

    Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3-11. Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3-12. Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. KV8 Pro...

  • Seite 55: Anhang A. Installation Der Via 4-In-1-Treiber

    Installation der VIA 4-in-1-Treiber Anhang A. Installation der VIA 4-in-1-Treiber Anmerkung: Bitte installieren Sie diesen VIA 4-in-1-Treiber direkt nach der Installation des Windows-Betriebssystems. Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver &...
  • Seite 56 Anhang A 6. Klicken Sie [Weiter]. 7. Wählen Sie [Ja, ich möchte meinen Computer jetzt neu starten] und klicken [Beenden], um die Installation zu beenden. KV8 Pro...

  • Seite 57: Anhang B. Installation Der Audiotreiber

    Installation der Audiotreiber Anhang B. Installation der Audiotreiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten.
  • Seite 58 Anhang B Anhang B KV8 Pro KV8 Pro...

  • Seite 59: Anhang C. Installation Der Lan-Treiber

    Installation der LAN-Treiber Anhang C. Installation der LAN-Treiber Zur Installation der LAN-Treiber legen Sie die CD mit den Treibern und Hilfsprogrammen in Ihr CD-ROM-Laufwerk. das Programm sollte automatisch ausgeführt werden. Wenn nicht, rufen Sie die ausführbare Datei im Hauptverzeichnis dieser CD auf, um das Installationsmenü aufzurufen. Der folgende Bildschirm erscheint: Klicken Sie [LAN Driver] und befolgen die Anweisungen auf dem Bildschirm, um die Treiberinstallation abzuschließen.
  • Seite 60 Anhang C KV8 Pro...

  • Seite 61: Anhang D. Installation Der Via Usb2.0-Treiber

    Installation der VIA USB2.0-Treiber Anhang D. Installation der VIA USB2.0-Treiber Anmerkung: Sie brauchen die VIA USB 2-0 Treiber für Windows XP nicht zu installieren, wenn Service Pack 1 schon installiert ist. Führen Sie bitte das Windows-Update für das neueste Service Pack aus. Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows 2000.
  • Seite 62 Anhang D 5. Klicken Sie [Ja]. 6. Klicken Sie [Ja]. 7. Klicken Sie [OK]. 8. Klicken Sie [Druck zur Akte]. 9. Klicken Sie [OK]. KV8 Pro...

  • Seite 63: Anhang E. Installation Des Via Serial Ata Raid-Treibers

    Installation des VIA Serial ATA RAID-Treibers Anhang E. Installation des VIA Serial ATA RAID-Treibers Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch...
  • Seite 64 [Beenden], um die Installation zu beenden. 7. Nach dem Neustart des Systems erscheint ein Symbol in der rechten Ecke der Symbolleiste. 8. Dies ist das "VIA RAID Tool"-Konfigurationsmenü. Für mehr Information zur Benutzung schauen Sie bitte ins “Help”-Menü. KV8 Pro...

  • Seite 65: Anhang F. Installieren Des Programms Abit Μguru

    Ausführungsdatei im Hauptverzeichnis dieser CD, um das Installationsmenü aufzurufen. Der folgende Bildschirm erscheint. Setzen Sie Ihre Maus auf die Registerkarte “ABIT Utility”. Klicken Sie auf [ABIT µGuru]. Stellen Sie die Installation des Programms anhand der Anweisungen auf dem Bildschirm fertig.
  • Seite 66 Anhang F Anhang F KV8 Pro KV8 Pro...

  • Seite 67: Anhang G. Post Code Definition

    POST Code Definition Anhang G. POST Code Definition AWARD POST Code Definition: Post Beschreibung (hexadezimal) Test CMOS R/W-Funktionfähigkeit. Frühe Initialisierung des Chipsatzes: -Deaktiviert Shadow-RAM -Deaktiviert L2-Cache (Sockel-7 oder darunter) -Programmiert Basischipsatz-Register Arbeitsspeicher erkennen -Auto-Erkennung der DRAM-Größe, Typ und ECC. -Auto- Erkennung des L2 Cache (Sockel-7 oder darunter) Kopiert den komprimierten BIOS-Code zum DRAM Veranlässt den Chipsatz-Hook den BIOS zurück zu E000 &...
  • Seite 68 Testet 8259 Interrupt Mask Bits für Kanal 1. Testet 8259 Interrupt Mask Bits für Kanal 2. Testet 8259-Funktion. Initialisiert den EISA-Sockel 1. Berechnet den gesamten Arbeitsspreicher durch Testen des letzten doppelten Wortes jeder 64K-Seite. 2. Programmiert die Write-Zuweisung für den AMD K5 CPU. KV8 Pro...
  • Seite 69 POST Code Definition 1. Programmiert MTRR des M1 CPU 2. Initialisiert den L2-Cache für den CPU der P6-Klasse & programmiert den CPU mit angemessenen cacheablen Bereich. 3. Initialisiert APIC für den CPU der P6-Klasse. 4. Regelt den cacheablen Bereich zu einem Kleinerem auf der MP-Plattform, falls die cacheablen Bereiche zwischen jedem CPU nicht identisch sind.
  • Seite 70 Aktualisiert Tastatur-LED & Wiederholfrequenz 1. Baut die MP-Tabelle auf 2. Baut & aktiviert ESCD 3. Stellt das Jahrhundert auf das 20. oder 19. Jahrhundert im CMOS ein 4. Lädt die CMOS-Zeit in den DOS-Zeitzähler 5. Baut die MSIRQ-Routingtabelle. Bootversuch(INT 19h) KV8 Pro...
  • Seite 71 POST Code Definition AC2003 POST Code Definition: POST Beschreibung (hexadezimal) Hochfahren 8.1. Starten der Hochfahr-Sequenz 8.2. ATX Netzteil aktivieren 8.3. ATX Netzteil betriebsbereit 8.4. DDR Spannung bereit 8.5. Setup PWM für CPU Innenspannung 8.6. Bestätigen von PWM für CPU Innenspannung 8.7.
  • Seite 72 Anhang G Anhang G KV8 Pro KV8 Pro...

  • Seite 73: Anhang H. Troubleshooting (Ist Hilfe Nötig?)

    Troubleshooting (Ist Hilfe nötig?) Anhang H. Troubleshooting (Ist Hilfe nötig?) F & A: F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein Computersystem einbaue? A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück.
  • Seite 74 Problem am Soundkartentreiber liegt. Schreiben Sie die Modelle von Soundkarte und Motherboard und die BIOS-Identifikationszahl in das Formblatt für technische Hilfe (s. Anweisungen) und beschreiben das Problem im vorgegebenen Feld. Wir zeigen Ihnen, wie das“Formblatt für Technische Hilfe” auszufüllen ist. KV8 Pro...
  • Seite 75 Um dieses “Formular für Techniche Unterstützung” auszufüllen, folgen Sie den folgenden Schritt-für-Schritt-Anleitungen: . MODELL: Notieren Sie die Modellnummer, die Sie in der Benutzeranleitung finden können. Beispiel: KV8 Pro . Motherboard-Modellnummer (REV): Notieren Sie die Motherboard-Modellnummer, die auf das Motherboard als “REV:*.**” geklebt ist.

  • Seite 76: Formblatt Für Technische Hilfe

    Anhang H Formblatt für technische Hilfe Firma: Phone Number: Kontakt Person: Fax Number: E-mail Address: Modell BIOS ID # Motherboard Modell Nr. TREIBER REV OS/Anwendungsprogramm Hardware Marke Technische Daten IDE1 Festplatte IDE2 IDE1 CD-ROM-Laufwerk IDE2 Systemspeicher (DRAM) ZUSATZKARTE Problembeschreibung: KV8 Pro...

  • Seite 77: Anhang I. Wo Sie Technische Hilfe Finden

    (in Europa) http://www.abit.nl Vielen Dank für Ihre Wahl von ABIT-Produkten. Die Firma ABIT verkauft alle ihre Produkte über Vertriebshändler, Importeure und Systemintegrierer, aber nicht direkt an Endverbraucher. Bevor Sie uns für technische Hilfe e-mailen, fragen Sie bitte Ihren oder Integrierer, ob Sie bestimmte Dienstleistungen benötigen, denn sie sind diejenigen, die Ihnen Ihr System...
  • Seite 78 6. Kontakt mit ABIT. Wenn Sie sich mit ABIT direkt in Verbindung setzen möchten, können Sie E-Mail an die technische Hilfe bei ABIT. Wenden Sie sich bitte zuerst an das Support-Team unserer Ihnen am nächsten liegenden Zweigstelle. Sie sind mit den lokalen...
  • Seite 79 Wo Sie Technische Hilfe finden Nordamerika und Südamerika: Japan: ABIT Computer (U.S.A.) Corporation ABIT Computer (Japan) Co. Ltd. 45531 Northport Loop West, Fax: 81-3-5396-5110 Fremont, California 94538, U.S.A. http://www.abit4u.jp Tel: 1-510-623-0500 Fax: 1-510-623-1092 Shanghai: sales@abit-usa.com ABIT Computer (Shanghai) Co. Ltd.
  • Seite 80 Sie das Produkt gekauft haben. Dort sollten Sie in den Genuß von Rückgabe- und Ersatzklauseln kommen können. 8. Meldung von Kompatibilitätsproblems an ABIT. Aufgrund der riesigen Menge an E-mail-Nachrichten, die wir täglich empfangen, sind wir gezwungen, bestimmten Nachrichten größere Bedeutung als anderen zuzuweisen. Aus diesem Grunde stehen Kompatibilitätsprobleme, die uns gemeldet werden, inklusive detaillierter Information zu...
