2-8
Die Komponentenabbildung unterscheidet sich eventuell etwas vom Aussehen der Komponenten auf
Ihrer Hauptplatine, da es viele Modelle gibt. Wir nehmen die NF7-S-Hauptplatine als Standard; alle
Beschreibungen der Anschlüsse und Sockeln basieren auf der NF7-S-Hauptplatine.
Alle hier besprochenen Anschlüsse, Header und Schalter hängen von Ihrer Systemkonfiguration ab.
Einige der Funktionen in Ihrem System müssen Sie vielleicht anschließen oder konfigurieren, je nach
Peripheriegerät. Wenn Ihr System nicht über solche Zusatzkarten oder Schalter verfügt, können Sie einige
der spezielleren Anschlüsse ignorieren.
Zuerst werfen wir einen Blick auf die Header des NF7/NF7-M/NF7-S und ihre Funktionen.
NF7/NF7-M/NF7-S

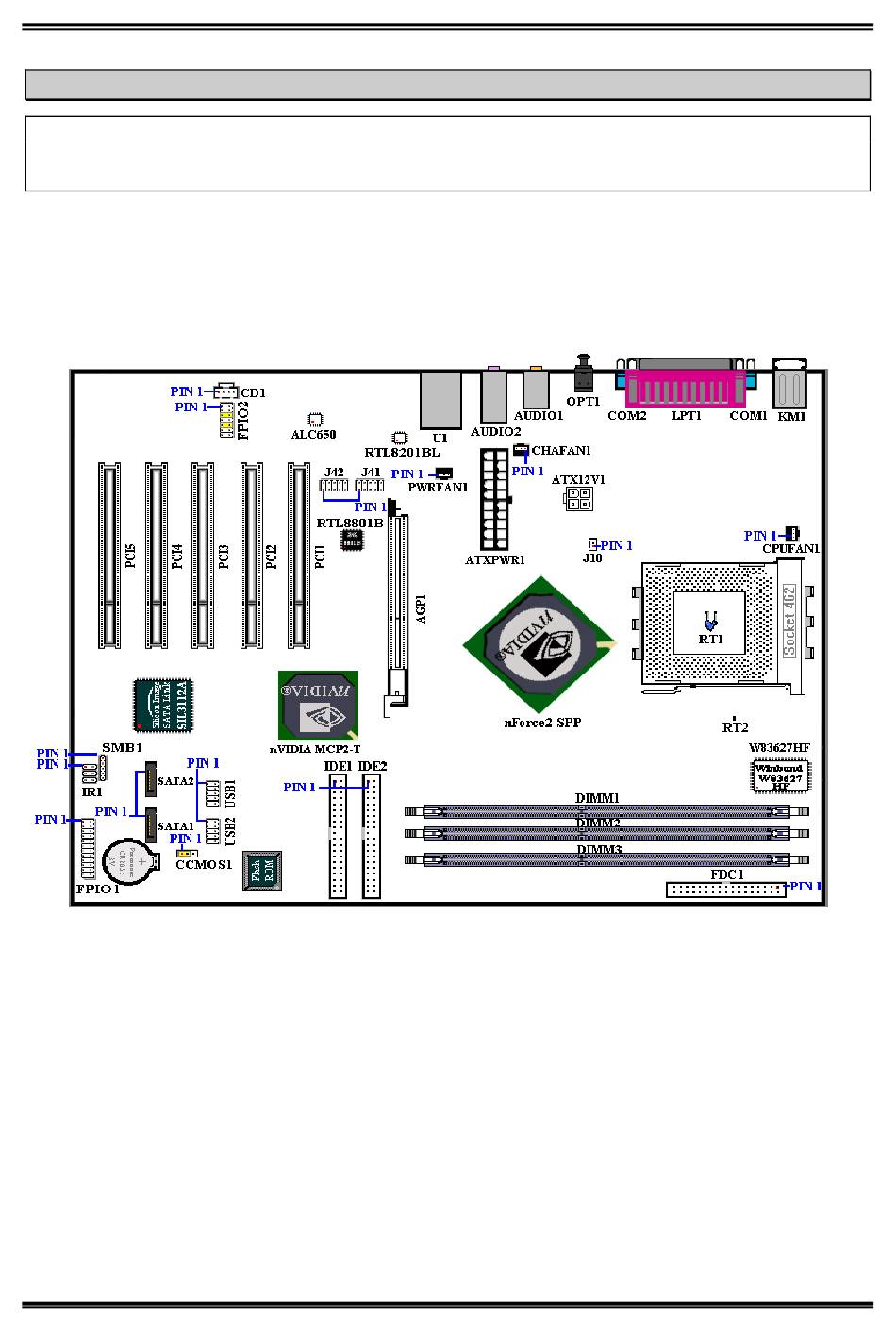

Abb. 2-7A. Alle Anschlüsse und Header für das NF7-S
Anmerkung
Kapitel 2
