4.3. Übersicht
11
20.1; 20.2
20
9
10
10.1; 10.2

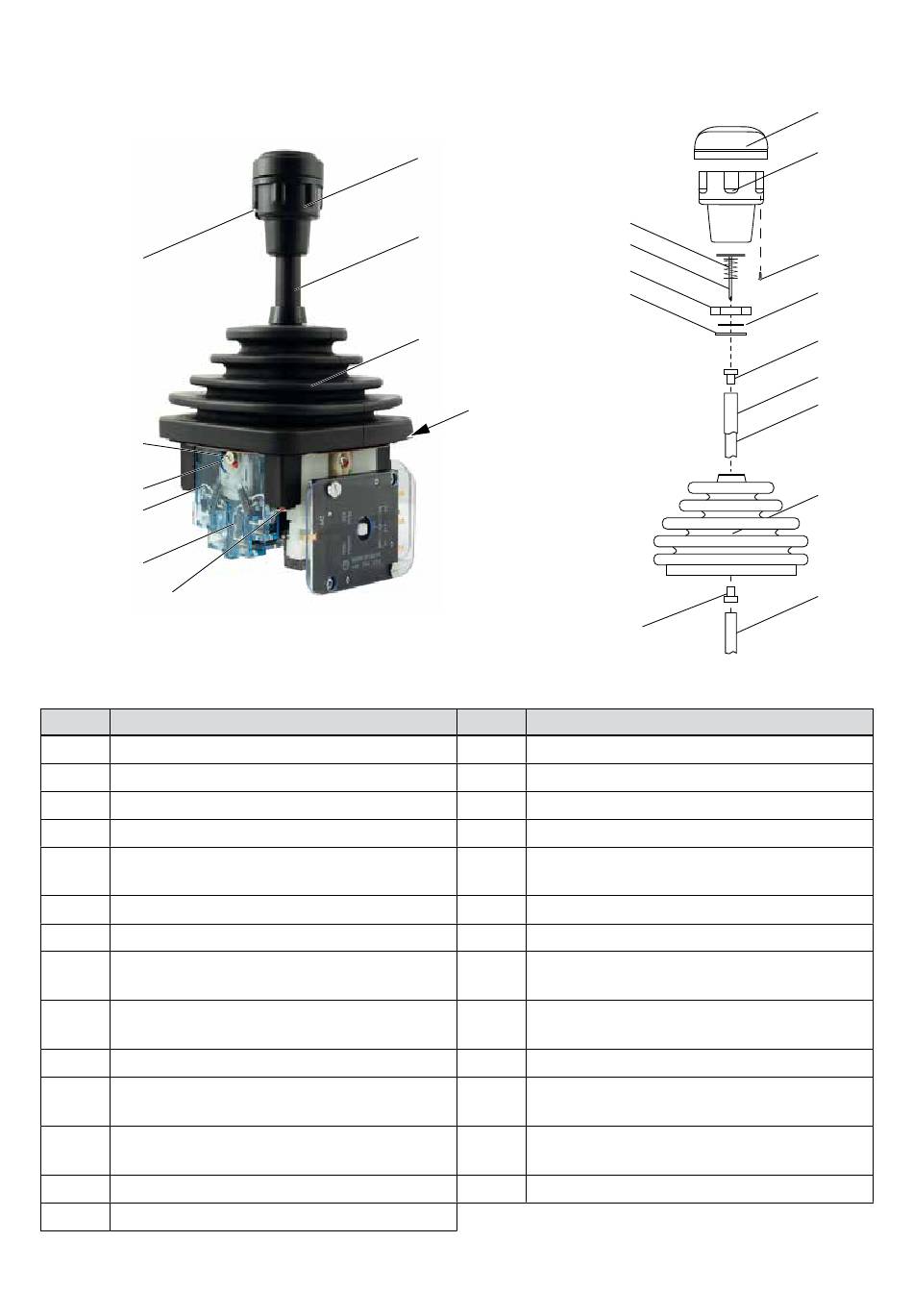

Abbildung 2. Joystick VCS0 – Übersicht
Pos. Bezeichnung
1 Griff* ; Oberteil
1.1

Griff* ; Unterteil

2 Griffstange
3 Gummistulpe
4 Frontplatte (nicht dargestellt, nur bei Vari-
anten mit Frontplatte)
5 Dichtung
6 Rosettenhalter
7 Folie (nicht dargestellt, nur bei Varianten
mit Folie)
8 Rosette (nicht dargestellt, nur bei Varianten
mit Rosette)
9 Antriebsblock
10 Doppelkontaktelement
10.1 Befestigungsschrauben Kontaktelement
10.2 Klammer Kontaktelement (nicht dargestellt)
11 Sicherungsschraube Griff*; Oberteil
* Standardgriff G41
** bei Geräten mit Totmannfunktion
Spohn + Burkhardt
1
2
3
5; 22
Pos. Bezeichnung
12 Isolierhülse
13 Buchse
14 Mutter
15 Sicherungsscheibe
16 Lochscheibe
17 Buchse
18 Biegsame Welle
19 Feder**
20 Nockenscheibe
20.1 Schraube Nockenscheibe
20.2 Unterlegscheibe Nockenscheibe
(nicht dargestellt)
21 Stulpenhalterrosette (nicht dargestellt, nur
bei Varianten mit Stulpenhalterrosette)
22 Stulpenhalter
19
18
14
16
17
1.1
1.2
11
15
13
12
2
3
2
9
