5.2. Elektrischer Anschluss
Achtung!
Damit die Kontaktelemente (10) nicht beschädigt werden und die Leitungen korrekt an-
geschlossen sind, ziehen Sie die Anschlussschrauben (10.3) der Kontaktelemente (10)
mit einem Anziehdrehmoment von 0,8 Nm fest.
Achtung!
Achten Sie darauf, dass alle Leitungen ordnungsgemäß ohne Knicke und Scheuerstellen
verlegt sind.
Hinweis
Der elektrische Anschluss erfolgt optional über eine Schraubklemme, einen Lötanschluss
oder einen Steckverbinder.
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Öffnen Sie den Einbauraum.
Elektrischer Anschluss

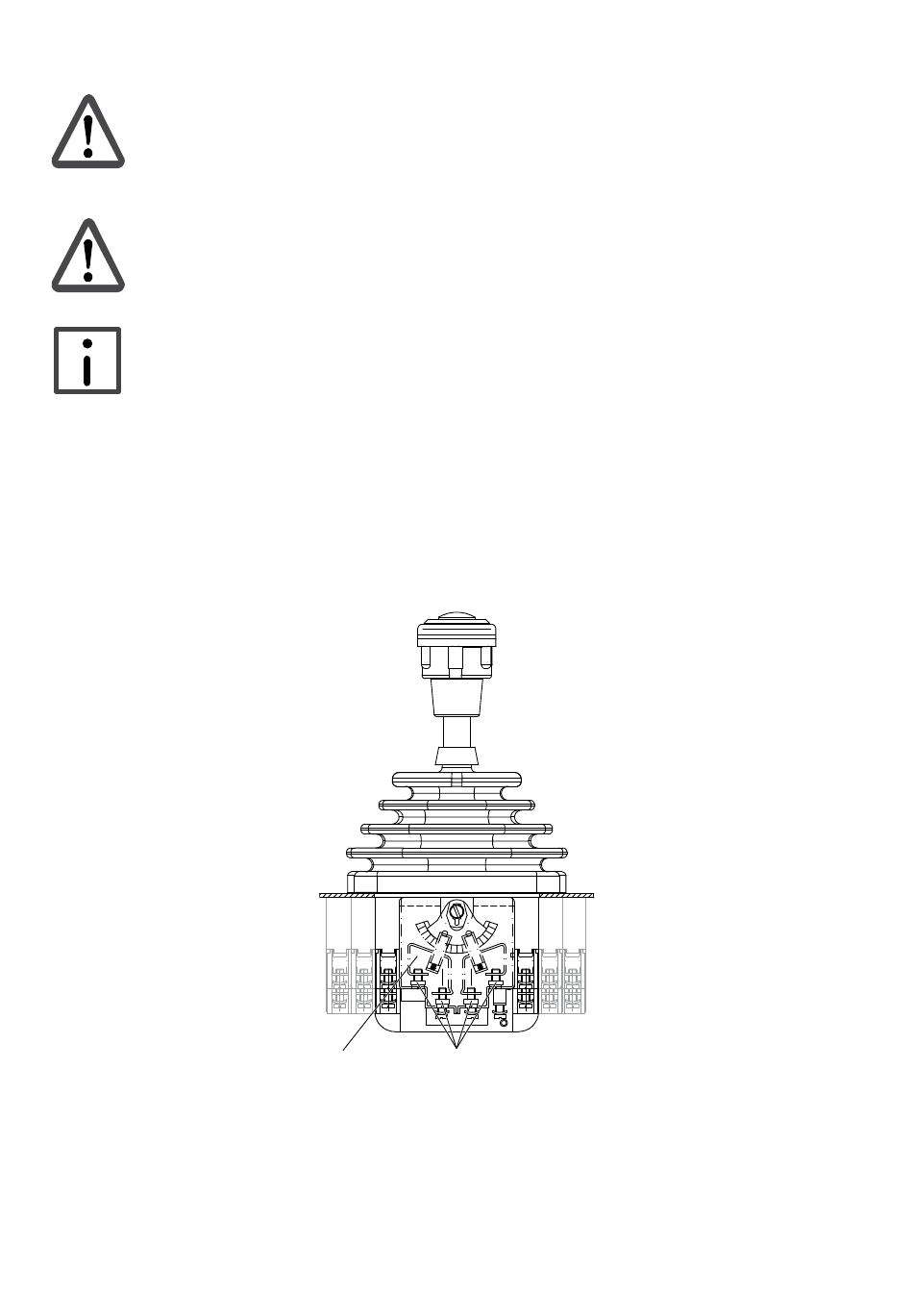

Abbildung 11.
Joystick VCS0 – Elektrischer Anschluss
1. Stellen Sie den elektrischen Anschluss gemäß der jeweiligen Variante und des Einsatzbereiches her.
2. Schließen Sie den Einbauraum.
3. Nehmen Sie den Joystick VCS0 gemäß Kapitel 6. „Inbetriebnahme", Seite 22 in Betrieb.
