4.5. Maßbilder
Für weitere Varianten, siehe Anhang A. „Beispiele für Varianten und verfügbare Einbauten", Seite 41.
4.5.1. Joystick VCS0 – Grundausführung
40

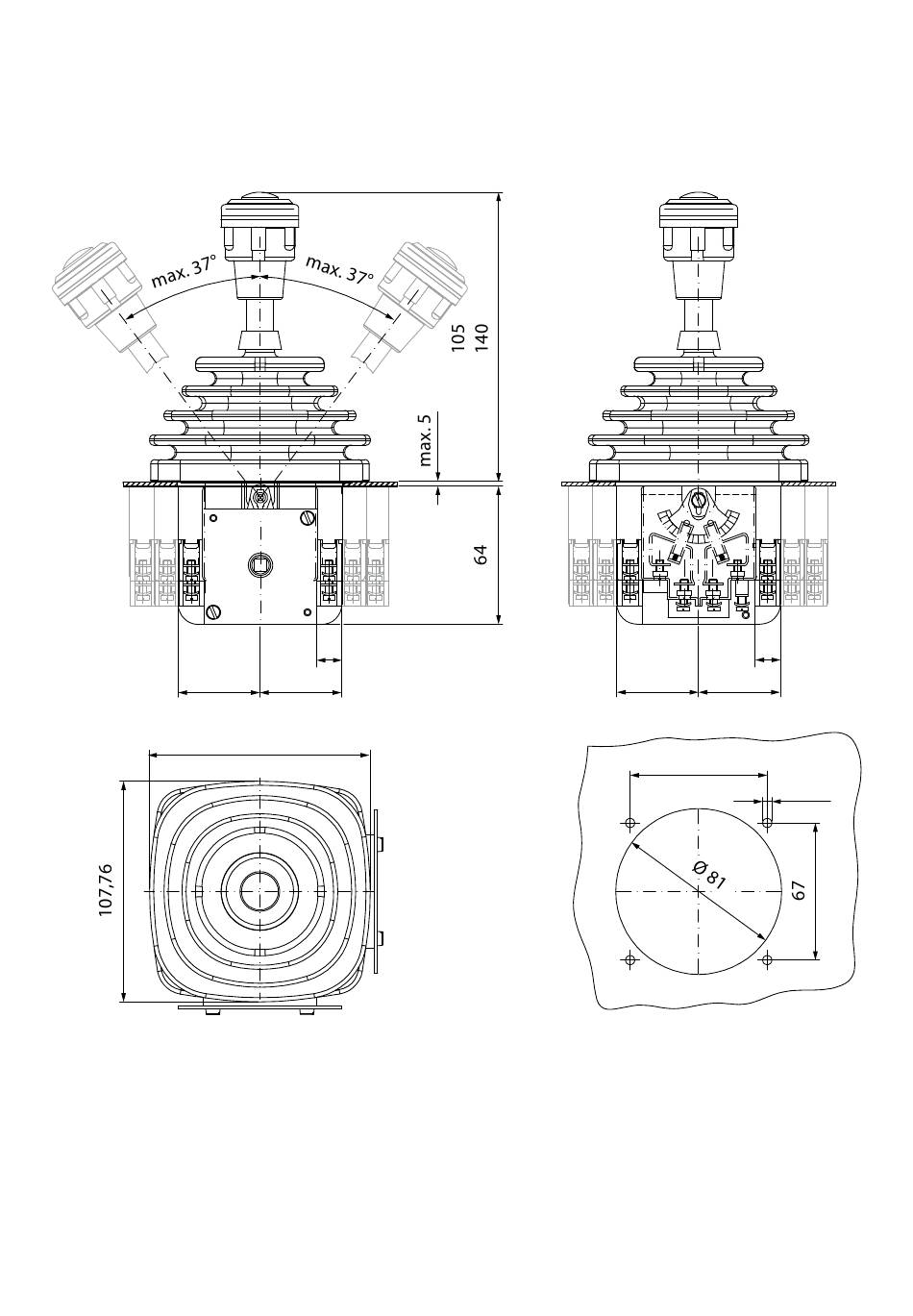

Abbildung 5. Joystick VCS0 Grundausführung mit Standardgriff G41 und Gummistulpe-Halterkombination S3 –
Maßbild (Maße in mm)
Spohn + Burkhardt
12
40
107,76
12
40 40
67
4,5
13
