5.1.2. Joystick VCS0... mit Rosettenhalter
Hinweis
Die nachfolgende Montageanleitung gilt für die Grundausführung des Joysticks VCS0:
• mit Potentiometer,
• mit optoelektronischem Absolutwertgeber
• sowie die Ausführungen
• 96...; 72...; S...; und S0....
siehe auch Abschnitt 4.1 „Typenschlüssel", Seite 8 und Anhang A. „Beispiele für Varianten
und verfügbare Einbauten", Seite 41.
Für Montagehinweise zu weiteren Varianten kontaktieren Sie die Firma
hardt GmbH & Co. KG
Hinweis
Die Stärke der Schalttafel darf maximal 5 mm betragen.

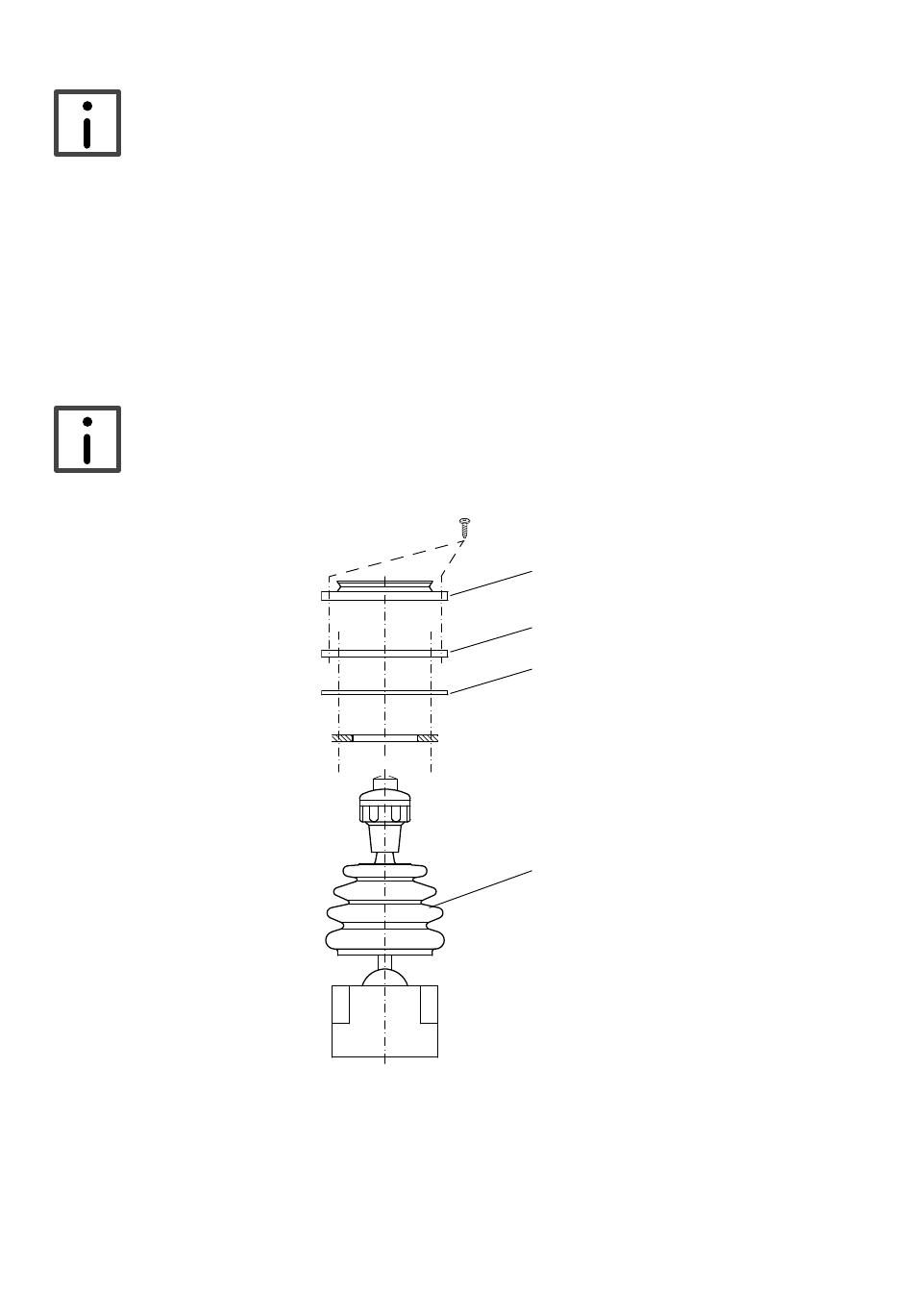

Abbildung 8.
Joystick VCS0 mit Rosettenhalter –Montage
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Bereiten Sie ggf. den Einbauraum vor, siehe Abbildung 7 „Joystick VCS0 ...: Maße Einbauöffnungen
(Maße in mm)", Seite 15.
16
(Kontaktdaten siehe Impressum, Seite 2).
7; 8
6
5
