7.8. Reibbremse: Bremskraft einstellen/Bremsscheibe tauschen
Hinweis

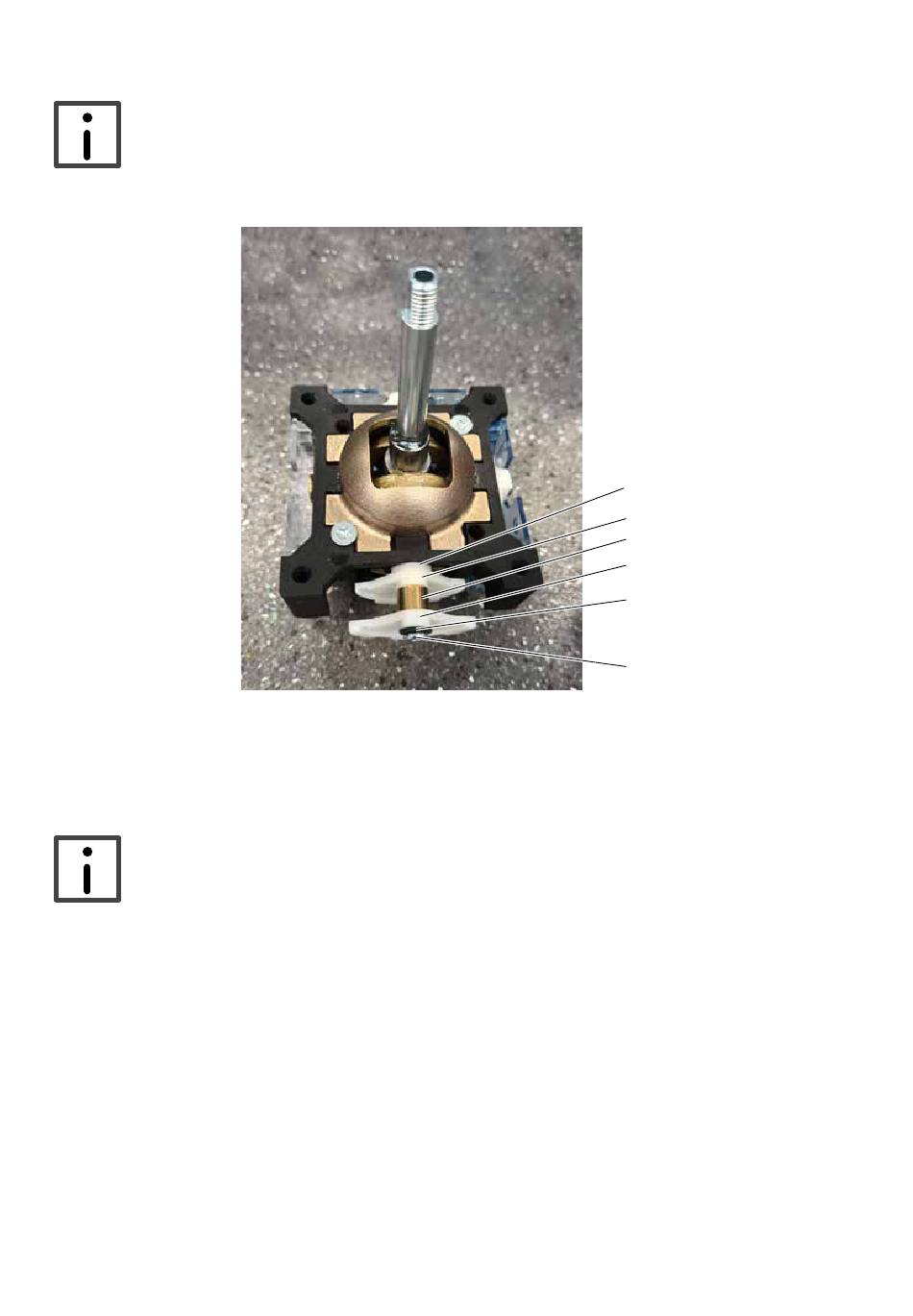

Die nachfolgende Abbildung ist ein Beispiel für einen Joystick vom Typ VCS0 mit Reib-
bremse. Der Joystick vom Typ VCS0 ist in unterschiedlichen Varianten, mit einer oder zwei
Nockenscheiben erhältlich.
Abbildung 17.
Joystick VCS0 – Reibbremse: Bremskraft einstellen/Bremsscheibe tauschen
Bei nachlassender Bremskraft, kann die Reibbremse über die Schraube (24) eingestellt werden. Lässt
sich die Bremskraft über die Schraube (24) nicht mehr einstellen, muss die Bremsscheibe (23) getauscht
werden.
Hinweis
Spohn + Burkhardt empfiehlt für die Schraube (24) einen Anziehdrehmoment von 0,5 Nm.
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Öffnen Sie den Einbauraum.
3. Demontieren Sie den Joystick VCS0 gemäß Kapitel 9. „Demontage", Seite 31.
Bremskraft einstellen
1. Ziehen Sie die Schraube (24) mit einem Anziehdrehmoment von 0,5 Nm fest. Lässt sich die Brems-
kraft über die Schraube (24) nicht einstellen, tauschen Sie die Bremsscheibe (23), (siehe Abschnitt
„Bremsscheibe tauschen", Seite 30).
2. Montieren Sie den Joystick VCS0 gemäß Kapitel 5. „Montage", Seite 15.
3. Führen Sie eine Inbetriebnahme durch, (siehe Kapitel 6. „Inbetriebnahme", Seite 22).
