7.7. Nockenscheibe tauschen

20.1; 20.2

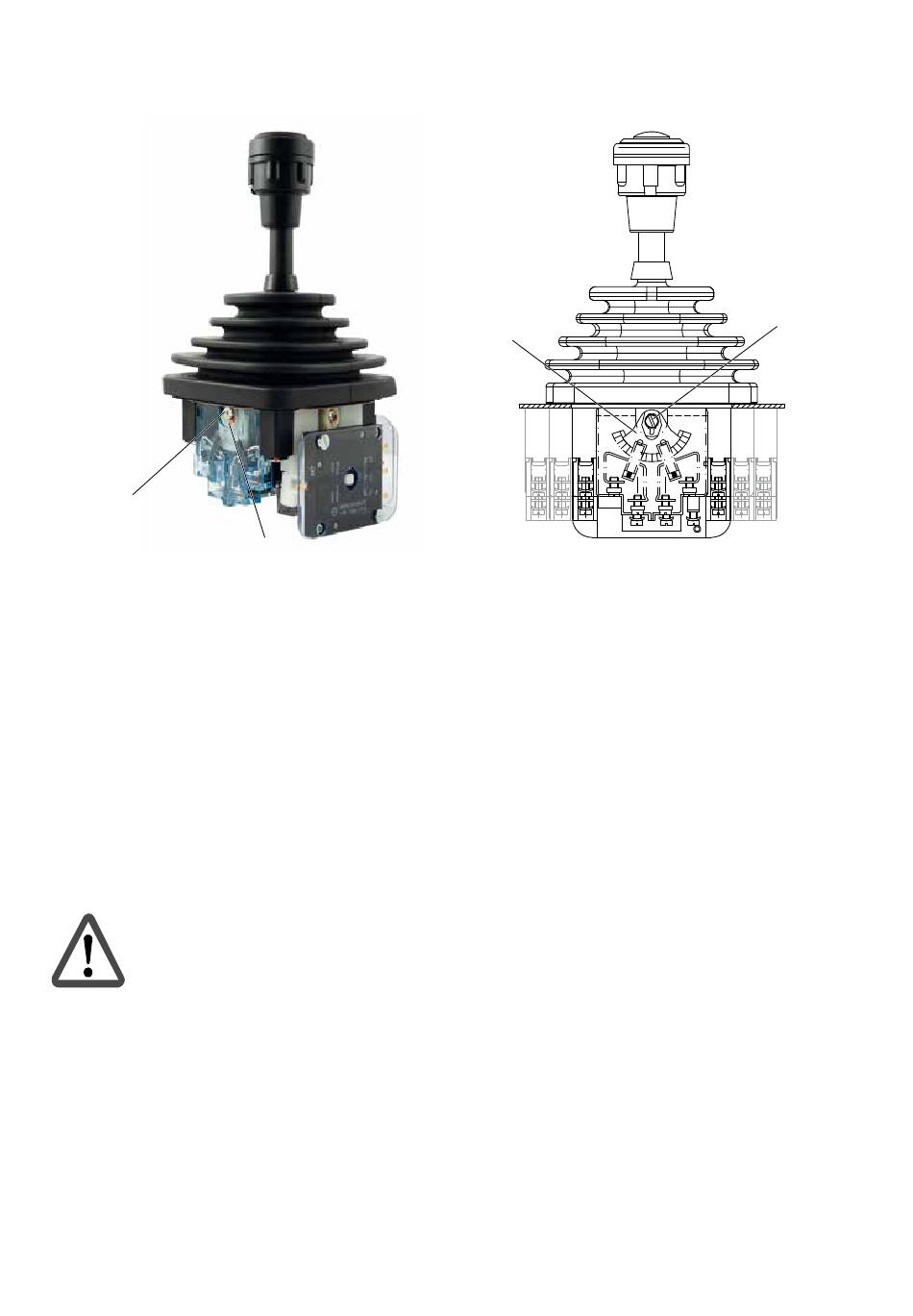

Abbildung 16. Joystick VCS0 – Nockenscheibe tauschen
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Öffnen Sie den Einbauraum.
3. Demontieren Sie den Joystick VCS0 gemäß Kapitel 9. „Demontage", Seite 31.
4. Demontieren Sie das Kontaktelement (10) gemäß Abschnitt 7.6 „Kontaktelement tauschen", Seite
27.
Nockenscheibe tauschen
Achtung!
Bei Joysticks VCS0 mit Rastung sollte der Joystick VCS0 ab diesem Arbeitsschritt nicht
mehr gedreht oder aufgestellt werden, da sonst Bauteile aus ihrer Position fallen könnten.
1. Entfernen Sie die Schrauben (20.1) und die darunter liegenden Sicherungsscheiben (20.2).
2. Ziehen Sie die defekte Nockenscheibe (20) von der Welle ab.
3. Setzen Sie die neue Nockenscheibe (20) auf die Welle.
4. Setzen Sie die Sicherungsscheibe (20.2) und die Schraube (20.1) wieder ein und ziehen Sie die
Schraube (20.1) fest.
5. Montieren Sie das Kontaktelement (10) gemäß Abschnitt 7.6 „Kontaktelement tauschen", Seite 27.
6. Montieren Sie den Joystick VCS0 gemäß Kapitel 5. „Montage", Seite 15.
7. Führen Sie eine Inbetriebnahme durch, (siehe Kapitel 6. „Inbetriebnahme", Seite 22).
