9. Demontage

Gefahr!
Alle Arbeiten am Gerät dürfen nur von Fachpersonal und unter Berücksichtigung der ein-
schlägigen Sicherheitsvorschriften durchgeführt werden. Beachten Sie grundsätzlich die
Sicherheitshinweise in Kapitel 1. „Sicherheit", Seite 5.
9.1. Elektrische Anschlüsse lösen
1. Schalten Sie die Anlage spannungsfrei.
2. Öffnen Sie den Einbauraum.
3. Lösen Sie den Stecker bzw. die elektrischen Anschlüsse.

9.2. Mechanische Demontage

9.2.1. Joystick VCS0... mit Rosettenhalter

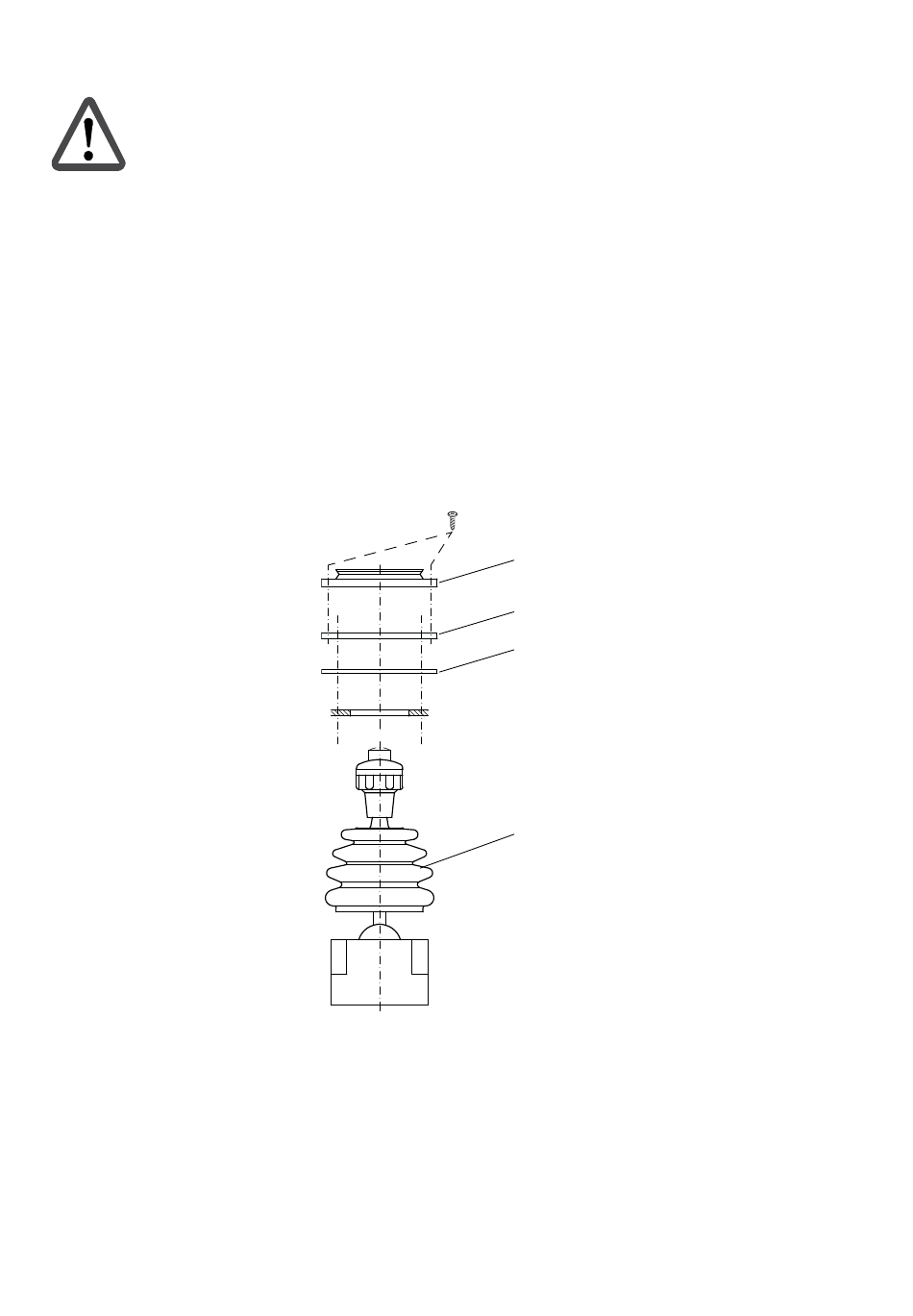

Abbildung 18. Joystick VCS0 – Demontage
1. Ziehen Sie die Gummistulpe (3) vorsichtig von der Rosette (8).
2. Entfernen Sie die Rosette (8) vorsichtig mit einem geeigneten Werkzeug (z. B. Schlitzschraubendre-
her) vom Rosettenhalter (6).
3. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie die Rosette (8) und die Folie (7) vorsich-
tig über die Gummistulpe (3).
4. Lösen Sie die 4 Schrauben M4x14.
5. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie den Rosettenhalter (6), die Dichtung (5)
