3. Schieben Sie die Buchse (13) und die Isolierhülse (12) auf die Griffstange (2).
4. Montieren Sie den Griff gemäß Abschnitt „Griff montieren", Seite 25.
5. Ziehen Sie die Gummistulpe (3) über den Stulpenhalter.
6. Montieren sie ggf. den Joysticks VCS0, siehe Kapitel 5. „Montage", Seite 15.
7. Führen Sie eine Inbetriebnahme gemäß Kapitel 6. „Inbetriebnahme", Seite 22 durch.

7.6. Kontaktelement tauschen

10.1; 10.2
10
10.1; 10.2

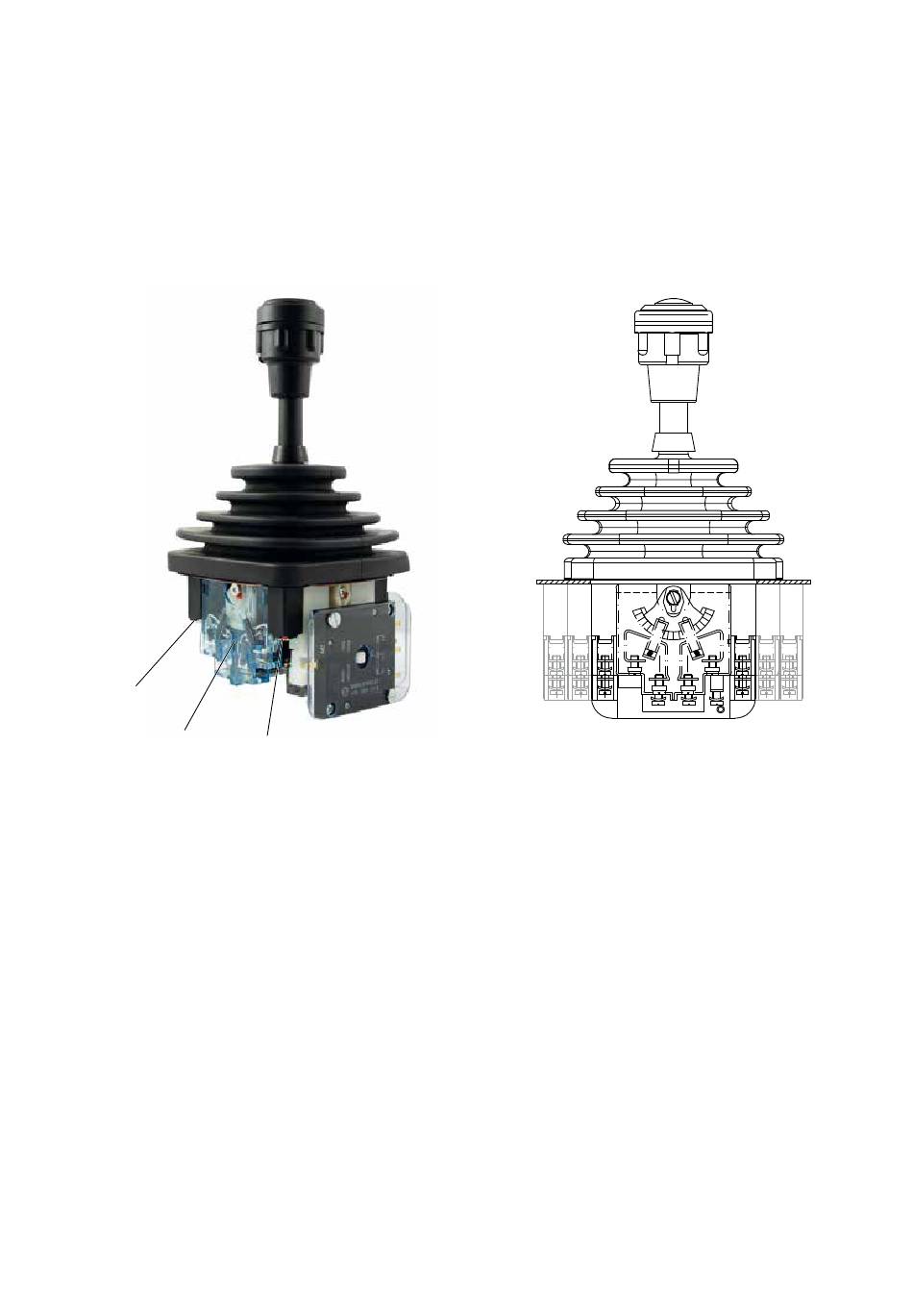

Abbildung 15. Joystick VCS0 – Kontaktelement tauschen
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Öffnen Sie den Einbauraum.
3. Demontieren Sie den Joystick VCS0 gemäß Kapitel 9. „Demontage", Seite 31.
Kontaktelement tauschen
1. Entfernen Sie die Schrauben (10.1) und die darunter liegenden Klammern (10.2).
2. Ziehen Sie das defekte Kontaktelement (10) ab.
3. Setzen Sie das neue Kontaktelement (10) mit den Stiften nach unten ein.
4. Setzen Sie die Klammern (10.2) und die Schrauben (10.1) wieder ein und ziehen Sie die Schrauben
(10.1) fest.
5. Montieren Sie den Joystick VCS0 gemäß Kapitel 5. „Montage", Seite 15.
6. Führen Sie eine Inbetriebnahme durch, (siehe Kapitel 6. „Inbetriebnahme", Seite 22).
27
