5.1.3. Joystick VCS0... mit Gummistulpe S3
Hinweis
Die Stärke der Schalttafel darf maximal 5 mm betragen.

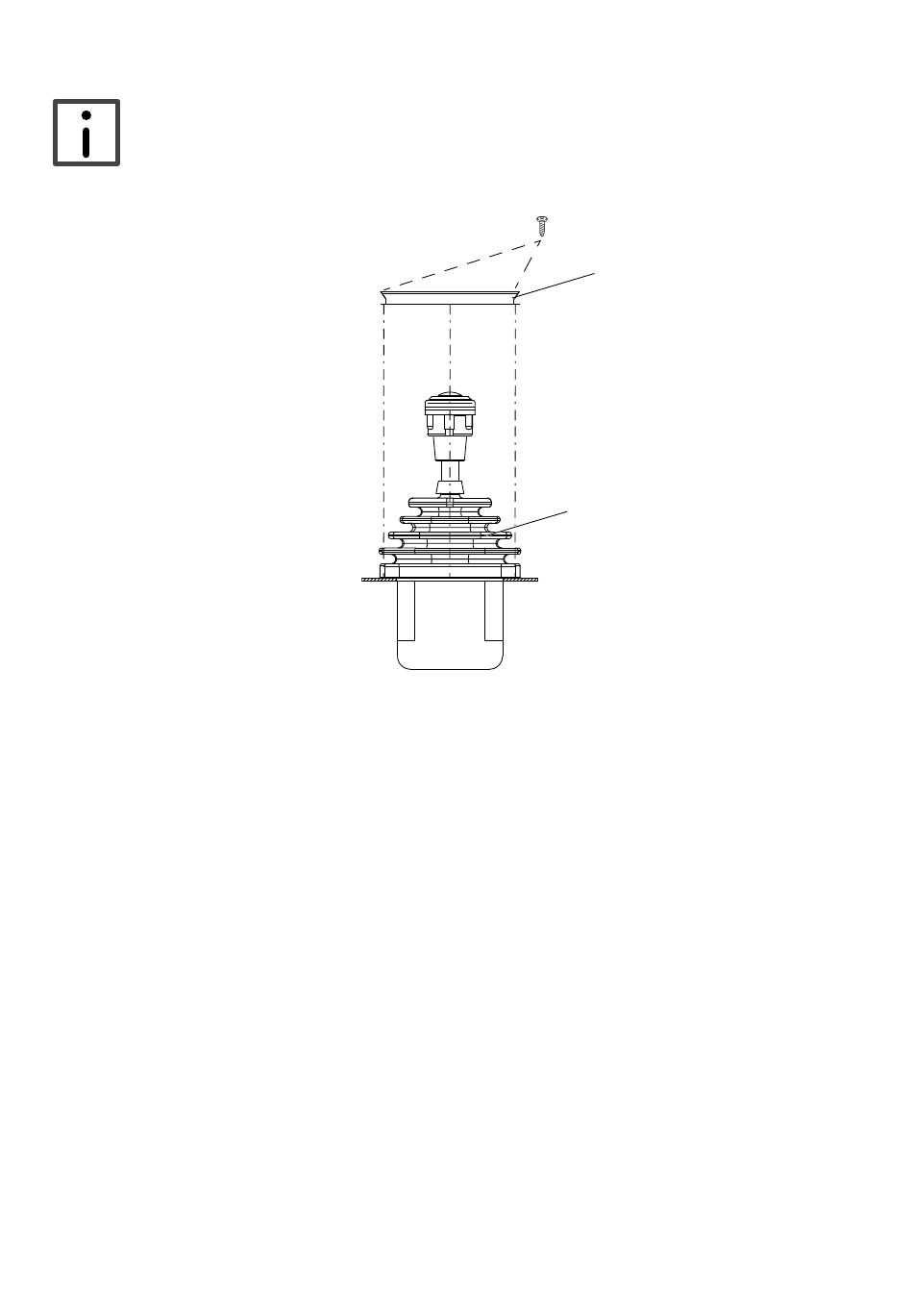

Abbildung 9. Joystick VCS0 mit Gummistulpe S3 –Montage
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Bereiten Sie ggf. den Einbauraum vor, siehe Abbildung 7 „Joystick VCS0 ...: Maße Einbauöffnungen
(Maße in mm)", Seite 15.
3. Ziehen Sie die Gummistulpe (3) vorsichtig vom Stulpenhalter (22).
4. Lösen Sie die 4 Schrauben M4x14 vom Stulpenhalter (22).
5. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie den Stulpenhalter (22) vorsichtig über
die Gummistulpe (3).
6. Öffnen Sie den Einbauraum.
Montage
1. Drücken Sie die Gummistulpe (3) zusammen und schieben Sie den Joystick VCS0 von unten durch
die Einbauöffnung.
2. Drücken Sie die Gummistulpe (3) zusammen und ziehen Sie den Stulpenhalter (22) über die Gum-
mistulpe (3).
3. Verschrauben Sie den Joystick VCS0 durch den Stulpenhalter (22) mit den 4 Schrauben M4 x 14 mit
der Einbauplatte.
4. Ziehen Sie die Gummistulpe (3) über die den Stulpenhalter (22).
18
22
3
