Spohn & Burkhardt VCS0 Betriebsanleitung Seite 38

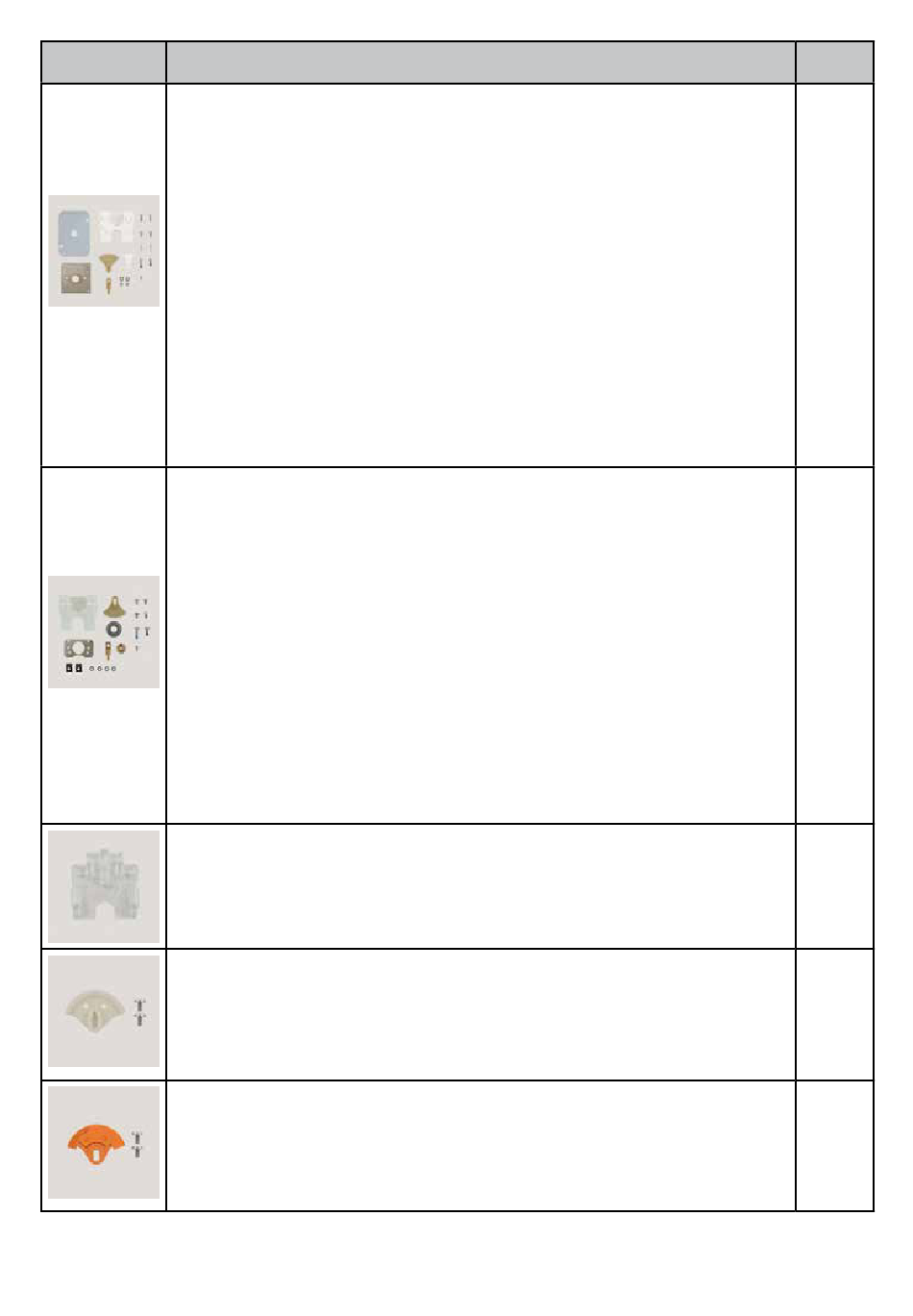

Ersatzteil Bezeichnung/Lieferumfang
Kupplung für Potentiometer PQxx
(PD550/PW55) für VCS0-Joystick
1x CS071 F Poti-Kammer für CS0 Potis Bxx, PQxx, PDxx, PBxx
1x ZR.01.014.010 Zahnrad M=1 Z=14 für VCS0 mit Poti PW55
1x CS071 FC Lagerplatte kpl für Poti PQ VCS0
1x Abdeckplatte PVC hart glasklar
2x ISO 7045 M3x10 Stahl 4.8 verzinkt Linsenschraube mit Kreuzschlitz H
2x Sicherungsscheibe S3 geschwärzt Federstahl, blank
2x DIN 921 M3x12 Stahl 5.8 verzinkt Flachkopfschraube mit Schlitz und grossem
Kopf
1x Potinockenwelle 1x Zahnsegment für Potiantrieb
1x ISO 7045 M3x6 Stahl 4.8 verzinkt ws Linsenschraube mit Kreuzschlitz H
1x Flachkopfschraube 1x Flachkopfschraube 2x Sicherungsscheibe S4
2x Washer S4
Kupplung für Potentiometer PZxx
(PD200) für VCS0-Joystick
1x CS071 F Poti-Kammer für CS0 Potis Bxx, PQxx, PDxx, PBxx
1x ZR.01.015.002 Zahnrad M=1 Z=15 Ø=3,0 Datum: 28.01.2016
1x Gewindestift
1x Kupplungsplatte 1x Poti- Zentrierring 1x Potinockenwelle
1x Zahnsegment für Potiantrieb
1x ISO 7045 M3x6 Stahl 4.8 verzinkt ws Linsenschraube mit Kreuzschlitz H
2x NS045-39 A Spannpratze für Encoder
2x ISO 4017 M4x6 Stahl 8.8 verzinkt A2K Sechskantschraube mit Gewinde bis Kopf
4x Sicherungsscheibe S4
2x Flachkopfschraube mit Innensechsrund 1x Flachkopfschraube 1x Flachkopf
Leerkammer ohne Kontakte
für VCS0
1x Leerkammer ohne Kontakte
Nockenscheibe
unprogrammiert für VCS0
1x Nockenscheibe unprogrammiert
2x DIN 921 M3x6 5.8 VZ TX10 Flachkopfschraube
Nockenscheibe
unprogrammiert, rot für VCS0
1x Nockenscheibe rot unprogrammiert
2x DIN 921 M3x6 5.8 VZ TX10 Flachkopfschraube
38
schraube
Nr.
37263
53538
51902
51889
51890
Spohn + Burkhardt
