7.5. Gummistulpe tauschen

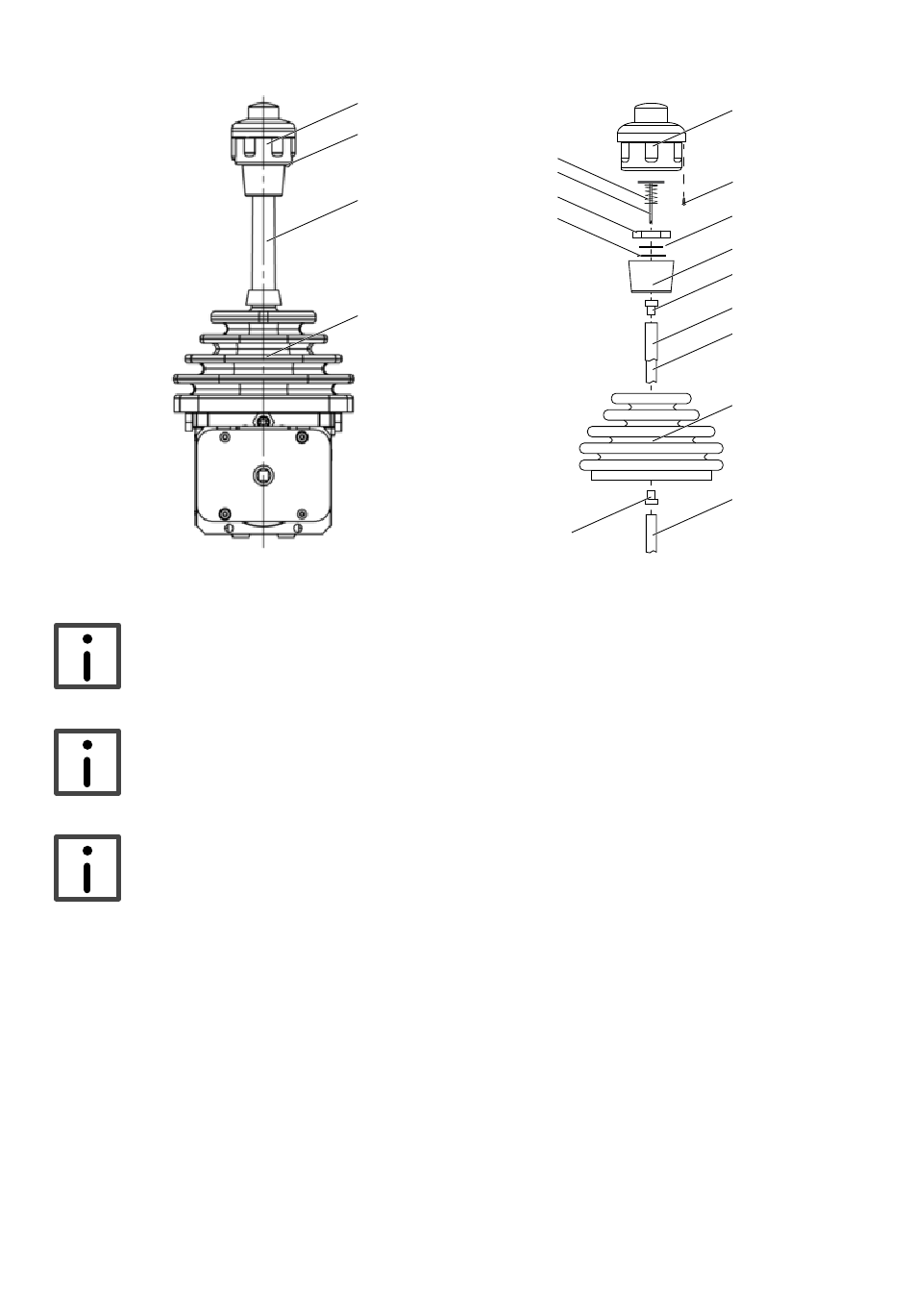

Abbildung 14. Joystick VCS0 – Gummistulpe tauschen
Hinweis
Der Joystick VCS0 muss für den Tausch des Gummistulpe (3) nicht demontiert werden!
Hinweis
Im folgenden wird der Tausch der Gummistulpe (3) bei der Standardausführung des Joy-
sticks VCS0 mit dem Griff (1) G41 beschrieben.
Hinweis
Die Feder (19) ist nur bei Geräten mit Totmannfunktion vorhanden.
Vorarbeiten
1. Schalten Sie die Anlage spannungsfrei.
2. Demontieren sie ggf. den Joysticks VCS0, siehe Kapitel 9. „Demontage", Seite 31.
3. Demontieren Sie den Griff gemäß Abschnitt „Griff demontieren", Seite 25.
4. Nehmen Sie die Buchse (13) und die Isolierhülse (12) von der Griffstange (2).
Gummistulpe tauschen
1. Ziehen Sie die defekte Gummistulpe (3) vom Stulpenhalter und entfernen Sie die Buchse (17) aus
der alten Gummistulpe (3).
2. Setzen Sie die Buchse (17) in die neue Gummistulpe (3) und ziehen Sie die neue Gummistulpe (3)
über die Griffstange (2).
26
1
11
2, 12
3
19
18
14
16
17
1.1
11
15
1.2
13
12
2
3
2
