P o t e n t i o m e t e r
mit Verstärker
A.2. Joystick VCS0 – mit optoelektronischem Absolutwertgeber
Ausführung mit
• Absolutwertgeber OGF

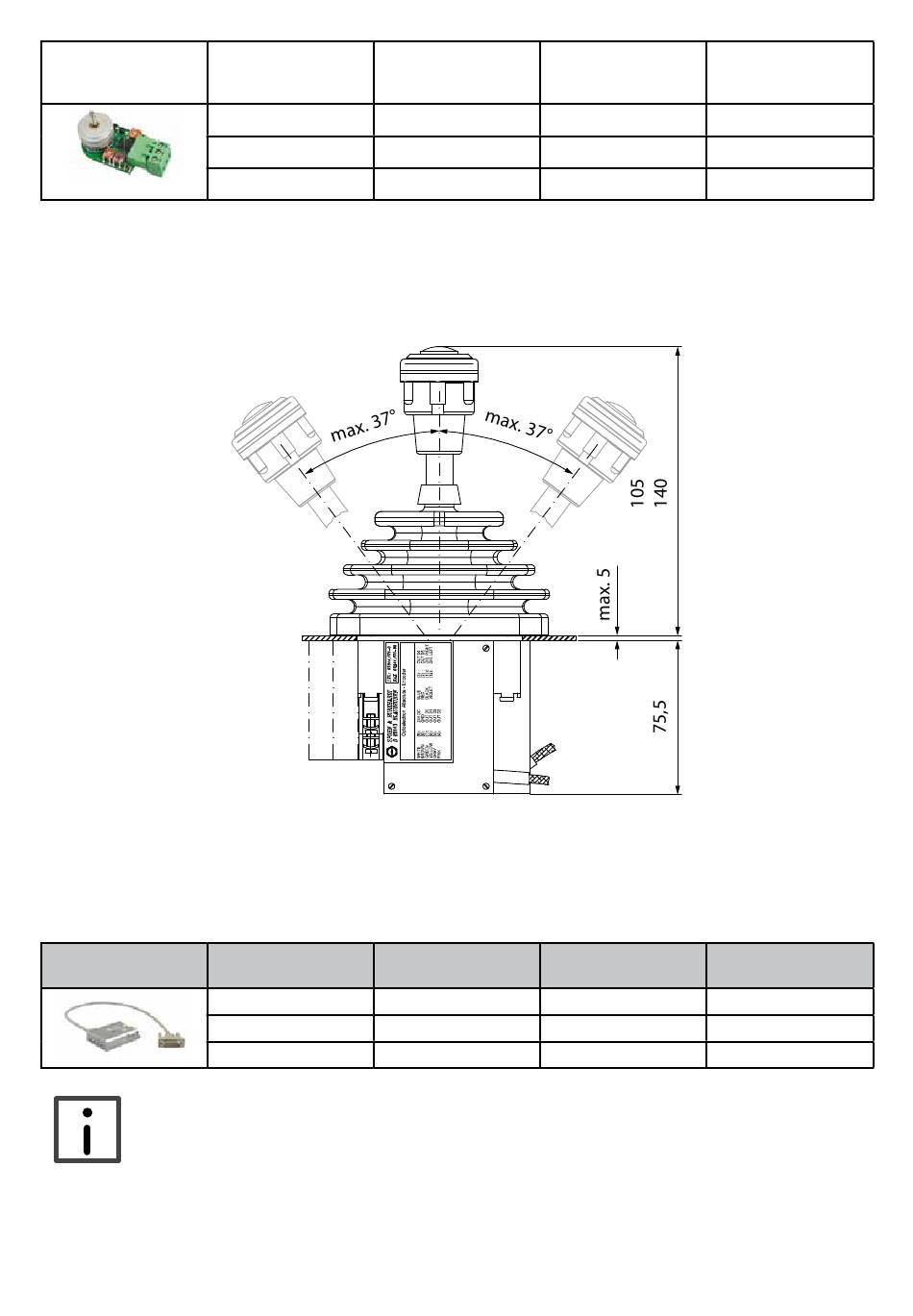

Abbildung 22. Joystick VCS0 Ausführung mit optoelektronischem Absolutwertgeber und Standardgriff G41 – Maß-
bild (Maße in mm)
A.2.1. Verfügbare optische Geber für den Joystick VCS0
Optischer Geber
Hinweis
Zubehör für die optischen Geber, siehe Kapitel 11. „Mitgeltende Dokumente", Seite 33,
„Produktdatenblatt VCS0" oder kontaktieren Sie die Firma Spohn & Burkhardt GmbH &
Co. KG (Kontaktdaten siehe Impressum, Seite 2).
42
Typ Ausgang
CAB(S)20020 20...0...20 mA
CAB(S)20420 20...4...20 mA
CAB(S)41220 4...12...20 mA
Typ Ausgang
OGF6B,OGF6G 6-Bit Code
OGF020,OGF420 20(4)...20 mA
OGFP20 -20...0...+20 mA
Versorgung Anschluss
DC 24 V Schraubanschluss
DC 24 V Schraubanschluss
DC 24 V Schraubanschluss
Versorgung Anschluss
DC 24 V D-Sub-Stecker
DC 24 V D-Sub-Stecker
DC 24 V D-Sub-Stecker
