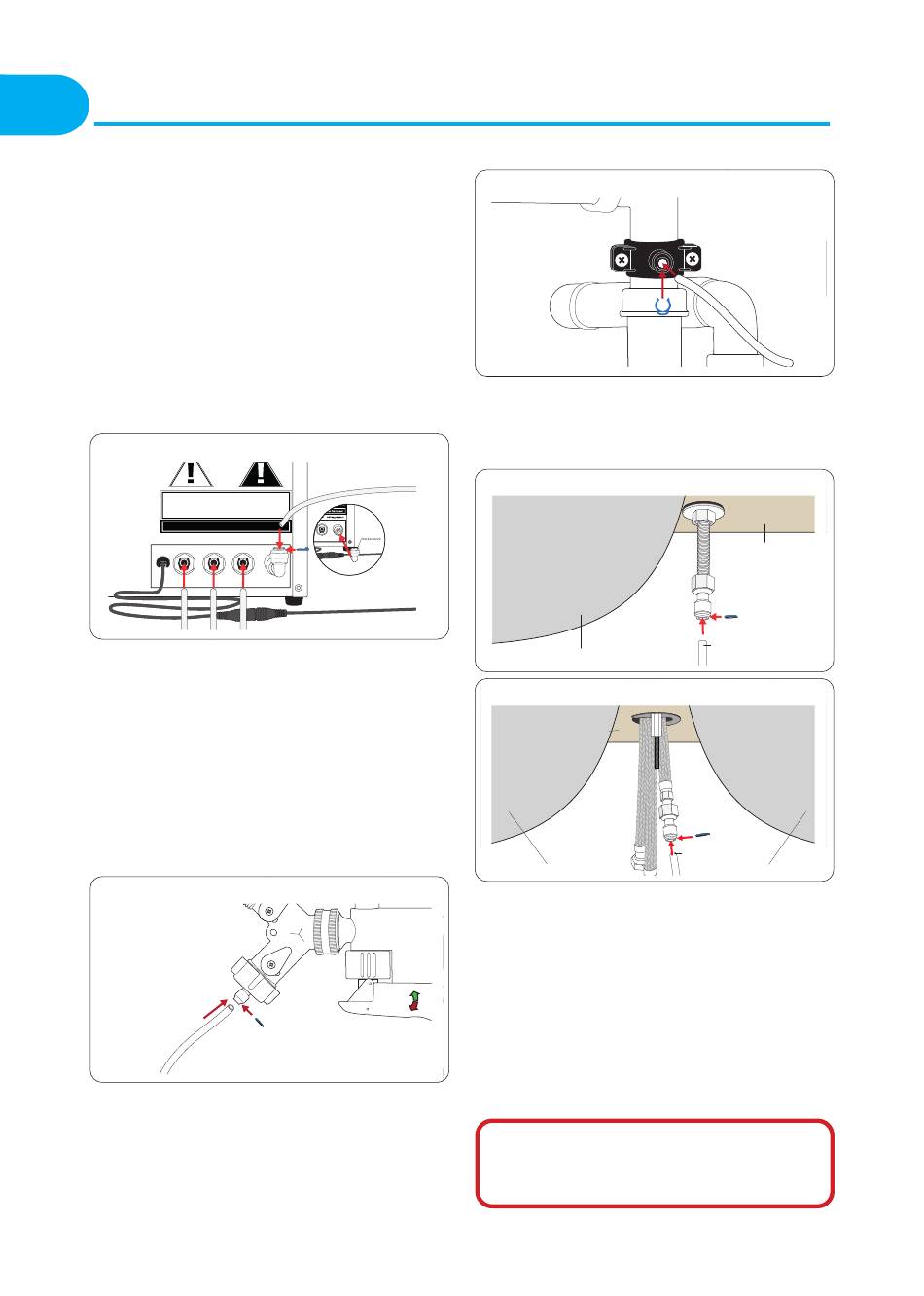

Aufstellen und Anschließen
DE
Die Schlauchverbindungen
Setzen Sie den Steckstutzen in den
Schottverbinder mit der Beschriftung
Leitungswasser an der Rückseite vom
Jungbrunnen 66-10/11 ein. Stecken Sie
die Schläuche nacheinander in die
Steckstutzen. Der Schlauch für den Vor-
ratsdruckbehälter muss nur bei der Va-
riante Jungbrunnen 66-11 installiert
werden.
Steckstutzen & Schläuche installieren
Bitte 5 cm Abstand
zur Rückwand halten!
Schlauchverbindungen dürfen nicht knicken!
JUNGBRUNNEN
Abwasser
Tank
66-10/11
Sobald Sie alle Schläuche mit dem Best-
Water-System verbunden haben, kön-
nen Sie damit beginnen, die Schläuche
der jeweiligen Bezeichnungen nach, zu
installieren. Das heißt, Sie schließen den
Schlauch mit der Beschriftung Leitungs-
wasser an den Steckverbinder am Y-
Verteiler an (bzw. wie beim Abschnitt
Druckminderer beschrieben verbinden).
Leitungswasserschlauch installieren
Der Abwasserschlauch wird vom Sys-
tem ausgehend, in die Abfl ussschelle
am Traps eingesteckt. Schieben Sie den
Kunststoff schlauch 30 mm in die Steck-
verbindung der Abfl ussschelle.
20
Hahn
Leitungswasser
Schlauch im Traps installieren
Zum Schluss stecken Sie den Reinstwas-
serschlauch (Permeat), der mit Hahn be-
schriftet ist, in den Steckverbinder des
Entnahmehahns.
Permeat-Schlauch am Designerhahn anschließen
Spülbecken
Permeat-Schlauch an Drei-Wege-Entnahmehahn anschließen
Arbeitsplatte
Spülbecken
Die Installation vom Jungbrunnen 66-10
ist hiermit beendet. Sie können nun mit
dem Kapitel Inbetriebnahme fortfahren.
Für die endgültige Aufstellung des Jung-
brunnen 66-11, folgen sie bitte den An-
weisungen auf den nächsten drei Seiten.
Achten Sie darauf, dass die Schläuche
tief genug in die Steckverbinder einge-
setzt und knickfrei verlegt sind.
Arbeitsplatte
Permeat-Schlauch
Permeatschlauch
Spülbecken
