5.3

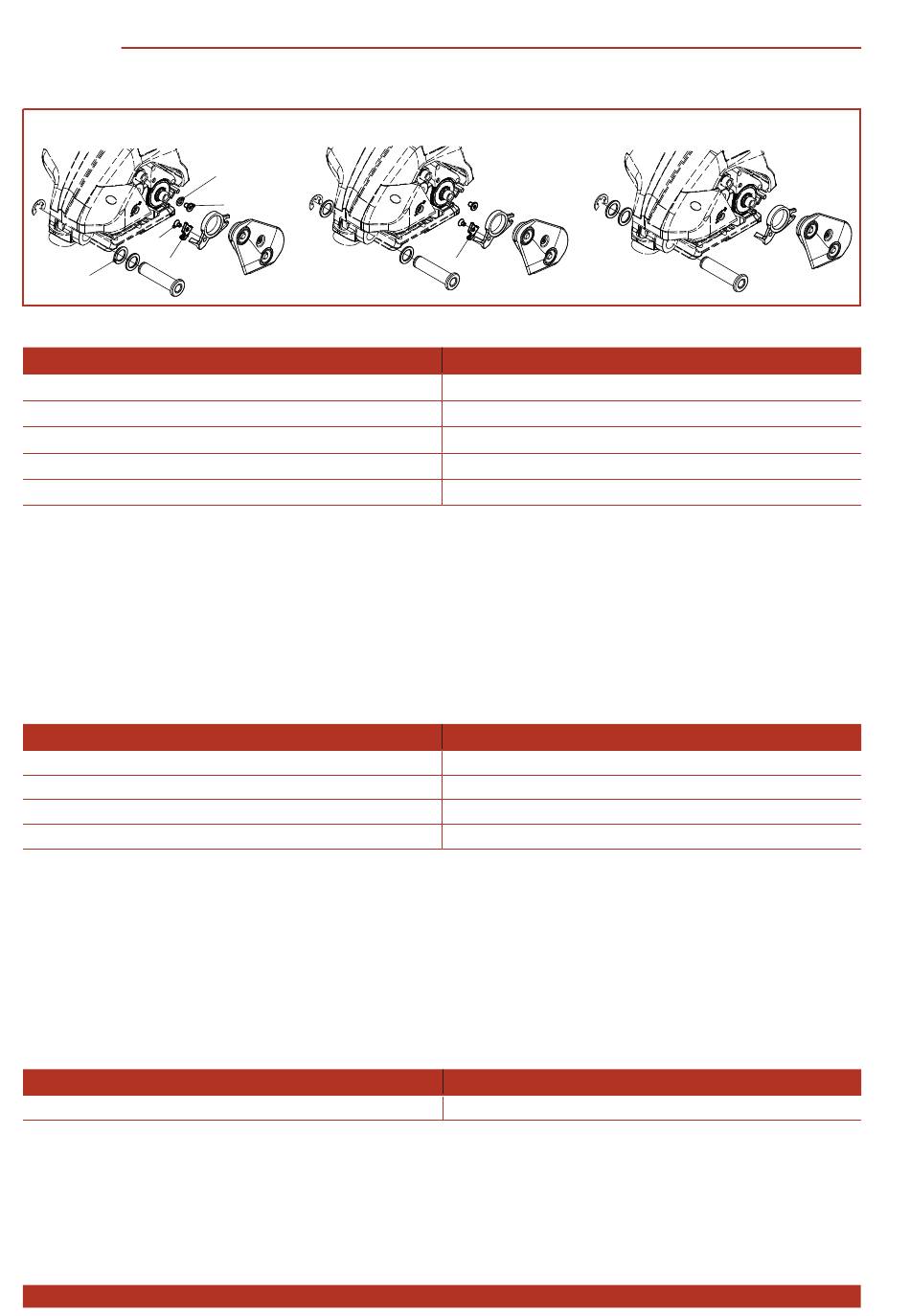

Bandbreiten einstellen
Das Gerät kann mit folgenden Bandbreiten betrieben werden:
BST: 13 mm, 16 mm oder 19 mm
13 mm (¹/2")
2
3
1
Bandbreite 13 mm:
Erforderliche Teile
Distanzscheiben (1)
Bandführung (3)
Senkschraube (Torx) (2)
Bandanschlag (4)
Distanzscheibe (5)
► Akku aus Gerät ziehen. Sicherungsscheibe entfernen und Bolzen herausziehen.
Distanzscheiben (1) entsprechend Bandbreite montieren.
► Unverlierbare Zylinderschraube lösen und Seitendeckel entfernen.
► Senkschraube (Torx) (2) mit Bandführung (3) montieren.
► Bandanschlag (4) mit Distanzscheibe (5) montieren.
Bandbreite 16 mm:
Erforderliche Teile
Distanzscheiben (1)
Bandführung (6)
Senkschraube (Torx) (2)
Bandanschlag (4)
► Akku aus Gerät ziehen. Sicherungsscheibe entfernen und Bolzen herausziehen.
Distanzscheiben (1) entsprechend Bandbreite montieren.
► Unverlierbare Zylinderschraube lösen und Seitendeckel entfernen.
► Senkschraube (Torx) (2) mit Bandführung (6) montieren.
► Bandanschlag (4) ohne Distanzscheibe (5) montieren.
Bandbreite 19 mm:
Erforderliche Teile
Distanzscheiben (1)
► Akku aus Gerät ziehen. Sicherungsscheibe entfernen und Bolzen herausziehen.
Distanzscheiben (1) entsprechend Bandbreite anordnen und montieren.
► Unverlierbare Zylinderschraube lösen und Seitendeckel entfernen. Nicht benötigten Teile (2–4)
entfernen (falls montiert).
20 von 28
16 mm (⁵/8")
5
4
SIGNODE BST
6
Bestellnummer
1821.020.236
1831.041.009
1912.204.064
1821.027.074
1821.020.232
Bestellnummer
1821.020.236
1831.041.010
1912.204.064
1821.027.074
Bestellnummer
1821.020.236
19 mm (³/4")
V 09.22_DE
