2.21 Ventilset Zusatzgeräte: Schlauchverbindungen
herstellen

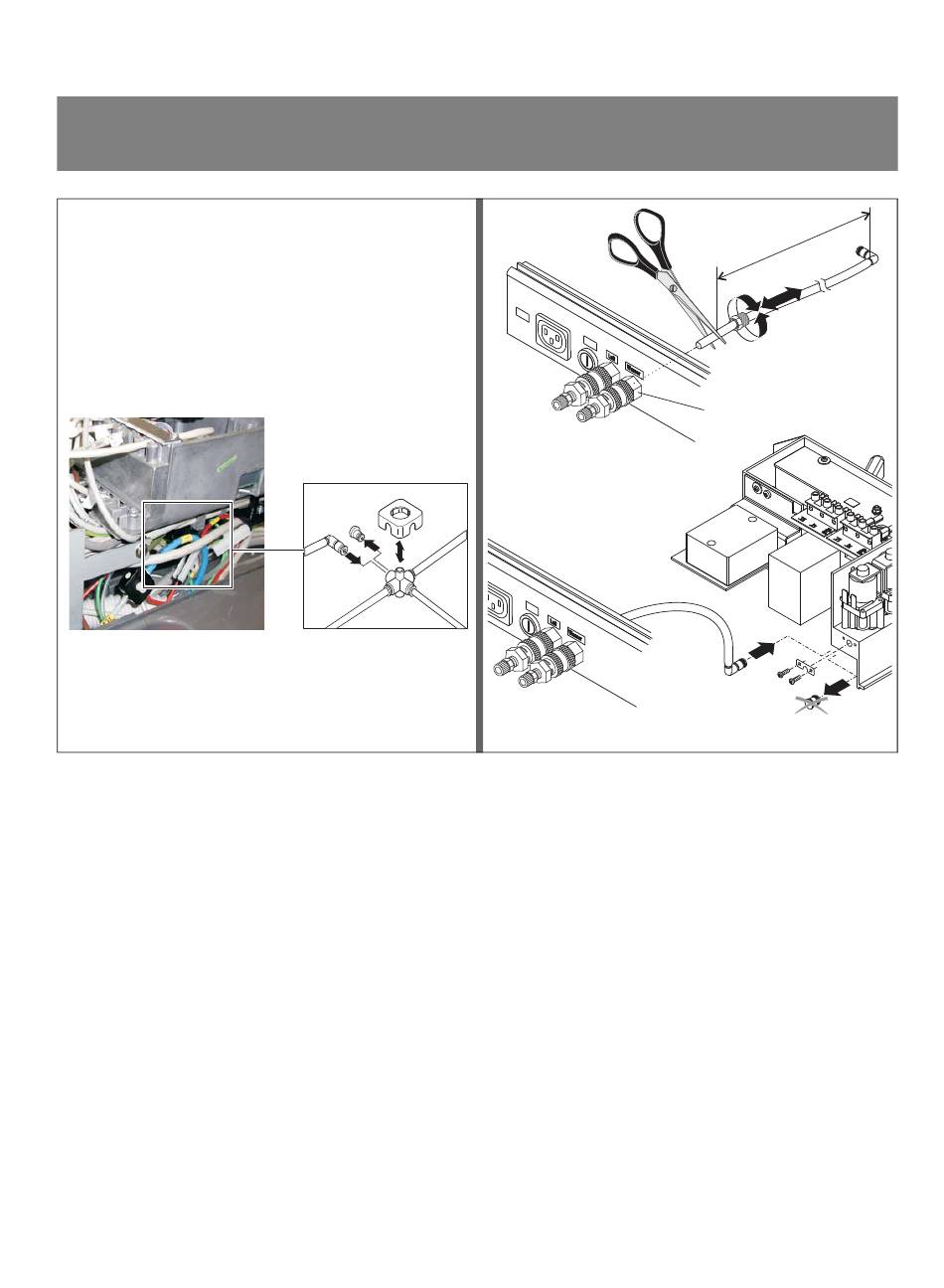

Version mit Desinfektionsanlage
Version mit Desinfektionsanlage
1. Nippelhalter vom Vierfachverteiler abziehen.
Blindnippel vom Vierfachverteiler abziehen und Was-
serschlauch W52 (vom Anschlusskasten / Ventilset)
aufstecken.
Den Nippelhalter wieder aufstecken.
59 06 560 D 3390
D 3390.031.01.16.01
1.
W52
W32
W32
W38
Version ohne Desinfektionsanlage
Version ohne Desinfektionsanlage
1. Schlauch W52 von der Schnellkupplung A (Wasseran-
schluss) abschrauben und abziehen.
2. Schlauch W52 auf 310 mm kürzen.
3. Schlauch W52 auf die Schnellkupplung A (Wasseran-
schluss) aufstecken und festschrauben.
4. Schließblech am Ventilblock abschrauben.
Blindnippel entnehmen, Schlauch W52 einstecken und
mit Schließblech festschrauben.
2 Montage
m m
3 1 0
W52
2.
1./3.
A
W52
4.
