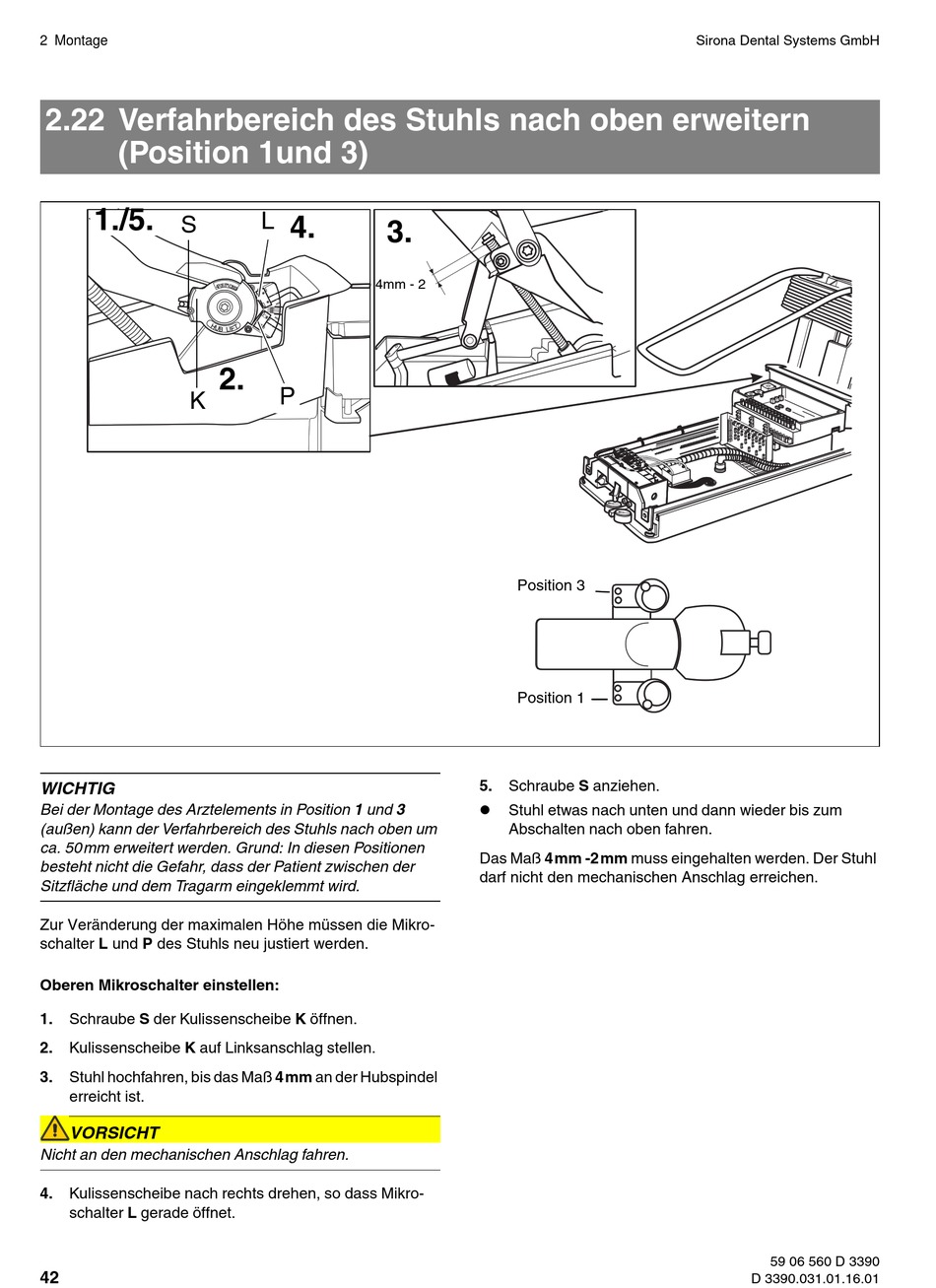

Verfahrbereich Des Stuhls Nach Oben Erweitern (Position 1Und 3) - Sirona C3+ Installationsanleitung

2 Montage
2.22 Verfahrbereich des Stuhls nach oben erweitern
(Position 1und 3)
1./5.
S
K
2mm + 1
WICHTIG
Bei der Montage des Arztelements in Position 1 und 3
(außen) kann der Verfahrbereich des Stuhls nach oben um
ca. 50mm erweitert werden. Grund: In diesen Positionen
besteht nicht die Gefahr, dass der Patient zwischen der
Sitzfläche und dem Tragarm eingeklemmt wird.
Zur Veränderung der maximalen Höhe müssen die Mikro-
schalter L und P des Stuhls neu justiert werden.
Oberen Mikroschalter einstellen:
1. Schraube S der Kulissenscheibe K öffnen.
2. Kulissenscheibe K auf Linksanschlag stellen.
3. Stuhl hochfahren, bis das Maß 4mm an der Hubspindel
erreicht ist.
VORSICHT
Nicht an den mechanischen Anschlag fahren.
4. Kulissenscheibe nach rechts drehen, so dass Mikro-
schalter L gerade öffnet.
42
L
4.
3.
4mm - 2
7 7
2.
P
N
M
Position 3
Position 1
5. Schraube S anziehen.

Stuhl etwas nach unten und dann wieder bis zum
Abschalten nach oben fahren.
Das Maß 4mm -2mm muss eingehalten werden. Der Stuhl
darf nicht den mechanischen Anschlag erreichen.
