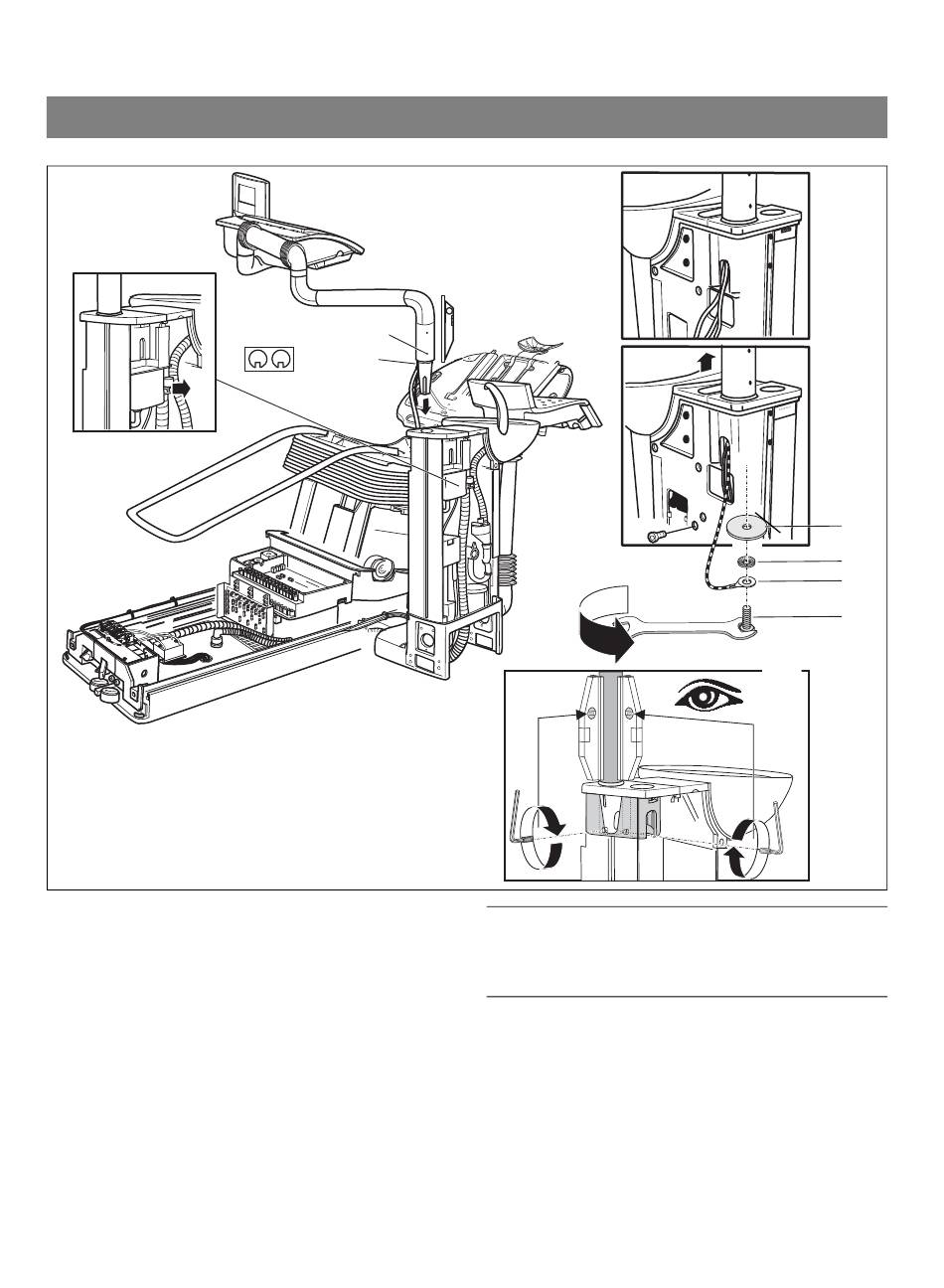

2 Montage
8.
5. Nippelblech mit Schläuchen und dann die übrigen Lei-
tungen und Schläuche durch das Langloch in der Was-
sereinheit nach außen fädeln.
Arztelement mit Aufbaustange einführen (Kabel nicht
quetschen). Position B der Aufbaustange beachten!
6. Nehmen Sie 2 Gewindestifte (M6x14) aus dem Beipack
und drehen Sie sie ins Chassis ein.
Stecken Sie den Kabelschuh F, die Kontaktscheibe G
und die Scheibe H wie gezeigt auf die Schraube S und
drehen Sie diese ein (noch nicht festziehen).
Richten Sie die Aufbaustange mit Hilfe der Gewin-
destifte und der Wasserwaage senkrecht aus.
Ziehen Sie die Schraube S fest an.
34
10. C
B
A
WICHTIG
Bei der Linkshänderausführung drehen Sie den Tragarm
so, dass sich sein Schwerpunkt vom Stuhl weg in Richtung
Wassereinheit verlagert.
7.
8.
9.
10. Mit Schraube C Bremse einstellen.
5.
7.
6.
9.
J
Abdeckung und Nachfülltrichter des Desinfektionsmit-
teltanks herausnehmen. Schraube J herausdrehen.
Desinfektionstank nach außen heraushängen. Schläu-
che und Leitungen in die Wassereinheit ziehen und hin-
ter dem Spülbehälter verlegen.
Desinfektionstank (für DENTOSEPT) wieder einbauen
und Schraube J festschrauben.
