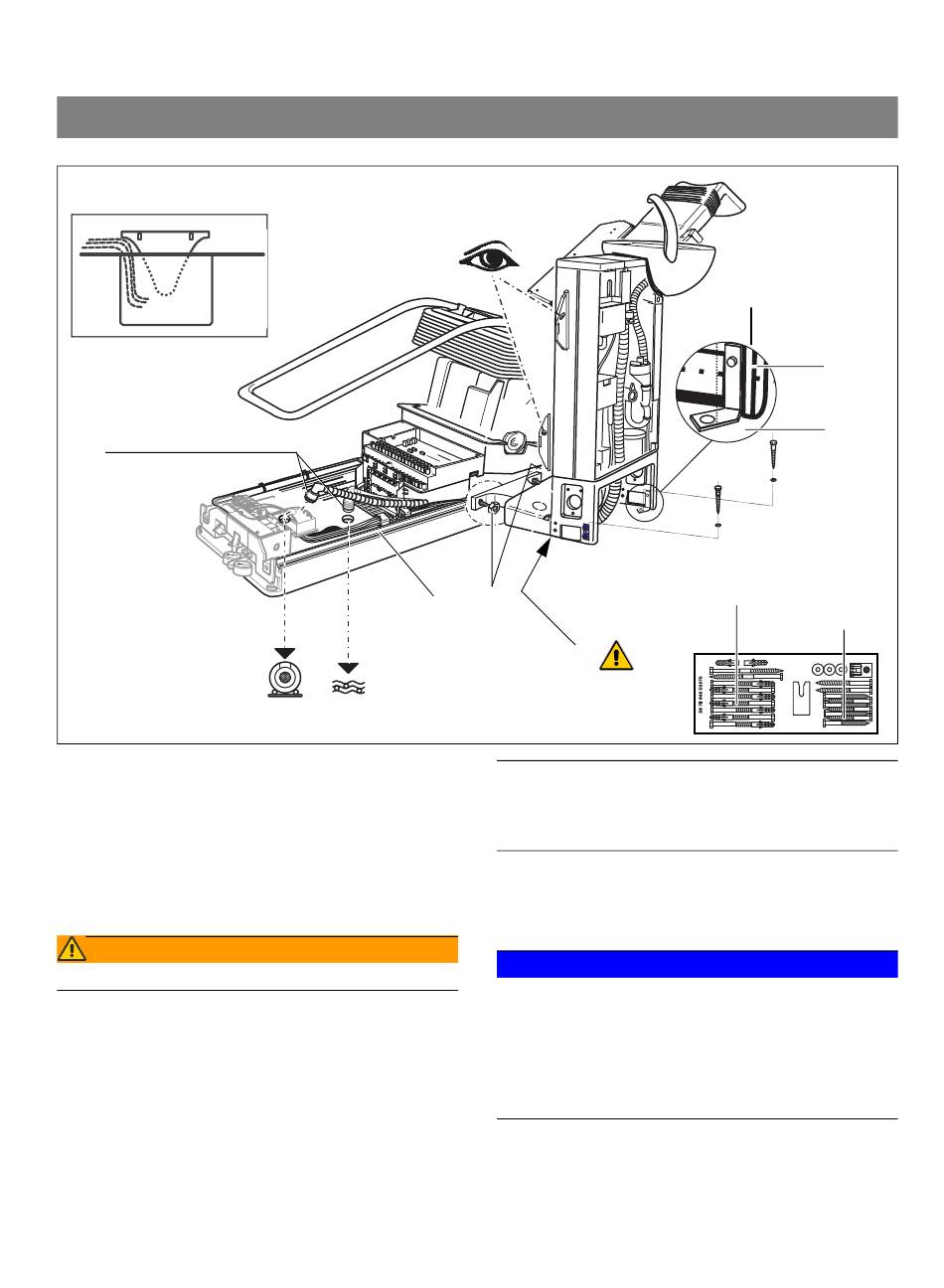

4. Die Muttern an den Schrauben F der Befestigungswin-
kel B lösen (nicht abschrauben).
5. Die Winkel B mit Schrauben und Unterlegscheiben am
Boden festschrauben:
- Bei Betonböden:
Holzschrauben 10x160 verwenden
- Bei Holzfußböden:
Holzschrauben 10x80 verwenden
WARNUNG WARNUNG WARNUNG WARNUNG
Wassereinheit nicht durch die 2 Bohrungen E befestigen!
6. Die Wassereinheit mit der Wasserwaage vertikal in al-
len Richtungen ausrichten und ggf. Ausgleichsplatten
unterlegen.
7. Die Muttern A festziehen.
8. Die Muttern der Schrauben F festziehen.
9. Schläuche und Kabel in den Anschlusskastenbereich
des Stuhles ziehen.
59 06 560 D 3390
D 3390.031.01.16.01
9.
9.
10.
6
A
7.
E
WICHTIG
Länge des Saug- und Abflussschlauches den örtlichen Ge-
gebenheiten anpassen. Eventuelle Schlauchüberlängen
abschneiden!
10. O-Ringe fetten und das Endstück des Abfluss-
schlauchs (kleiner Schlauchdurchmesser) und des
Saugschlauchs (großer Schlauchdurchmesser)
einstecken.
ACHTUNG
Überprüfen Sie, ob das Saugrohr als Saugrohr angeschlos-
sen ist und nicht mit dem Abfluss verwechselt wurde!
Auf durchgehendes Gefälle beim Abfluss achten. Schlauch
nicht über andere Schläuche legen.
Bei zentraler Nassabsaugung wird der Abfluss nicht benö-
tigt. Wenn vorhanden, muss das Abflussrohr abgedeckt
werden.
2 Montage
4./8.
F
B
5.
10x160 (2 Stk.)
10x80 (2 Stk.)
