10x160 (2 Stk.)
10x80 (2 Stk.)
6.
A
K

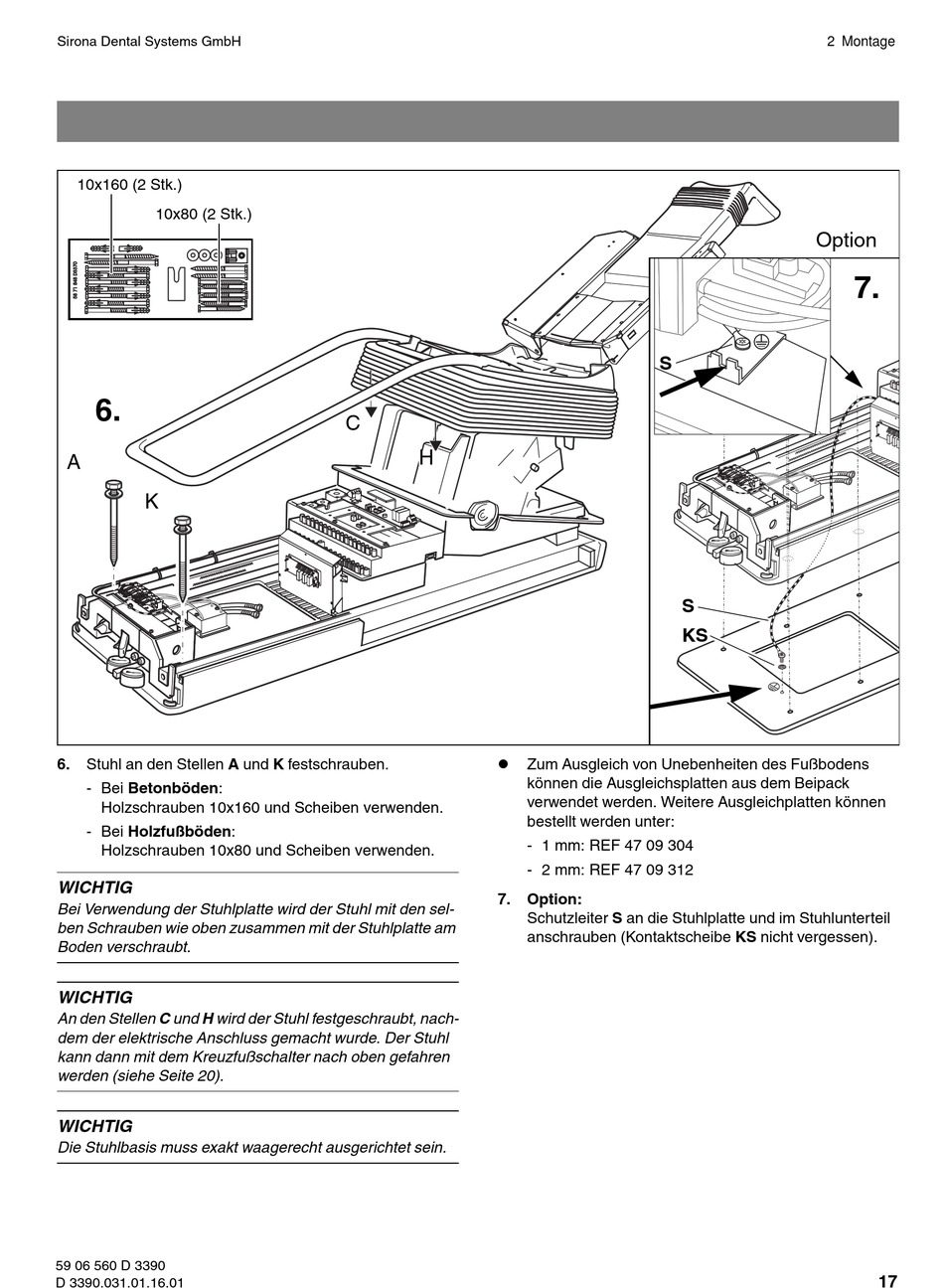

6. Stuhl an den Stellen A und K festschrauben.
- Bei Betonböden:
Holzschrauben 10x160 und Scheiben verwenden.
- Bei Holzfußböden:
Holzschrauben 10x80 und Scheiben verwenden.
WICHTIG
Bei Verwendung der Stuhlplatte wird der Stuhl mit den sel-
ben Schrauben wie oben zusammen mit der Stuhlplatte am
Boden verschraubt.
WICHTIG
An den Stellen C und H wird der Stuhl festgeschraubt, nach-
dem der elektrische Anschluss gemacht wurde. Der Stuhl
kann dann mit dem Kreuzfußschalter nach oben gefahren
werden (siehe Seite 20).
WICHTIG
Die Stuhlbasis muss exakt waagerecht ausgerichtet sein.
59 06 560 D 3390
D 3390.031.01.16.01
C
H

7.
S
S
KS
Zum Ausgleich von Unebenheiten des Fußbodens
können die Ausgleichsplatten aus dem Beipack
verwendet werden. Weitere Ausgleichplatten können
bestellt werden unter:
- 1 mm: REF 47 09 304
- 2 mm: REF 47 09 312
Option:
Schutzleiter S an die Stuhlplatte und im Stuhlunterteil
anschrauben (Kontaktscheibe KS nicht vergessen).
2 Montage
Option
7.
