Sirona C3+ Installationsanleitung Seite 39

Sirona Dental Systems GmbH
Version ohne Desinfektionsanlage

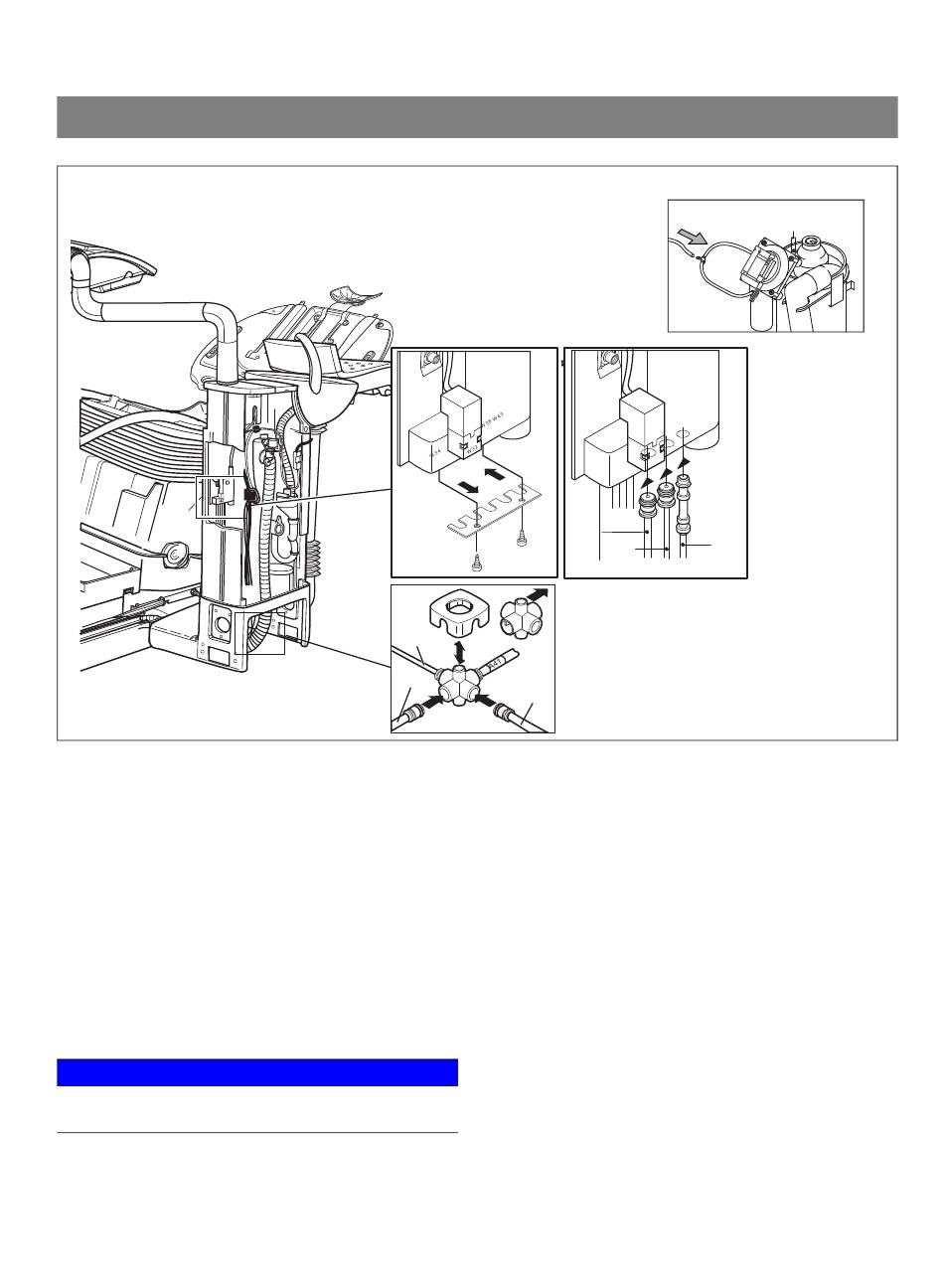

1. Nippelhalterplatte vom Bespülbehälter abschrauben.
2. Nippel des Schlauchs W38 in den Anschluss am Be-
spülbehälter einstecken.
Nippel des Schlauchs W43 in den Anschluss am Be-
spülbehälter einstecken.
Nippel des Schlauchs W12 (Arztelement ) anstelle des
Schlauchs W32 in den Anschluss am Bespülbehälter
einstecken. W32 bleibt im Unterteil der Wassereinheit.
3. Nippelhalterplatte wieder anschrauben.
4. Nippelhalter vom Dreifachverteiler abziehen. Luft-
schlauch A39 vom Helferinelement einstecken.
ACHTUNG
Darauf achten, dass der Nippelhalter exakt in der Füh-
rungsrille der Schlauchnippel sitzt. Nippel auf Zug prüfen.
5. Schlauch A34 vom Helferinelement auf den T-Nippel
von Schlauch A33 aufstecken.
