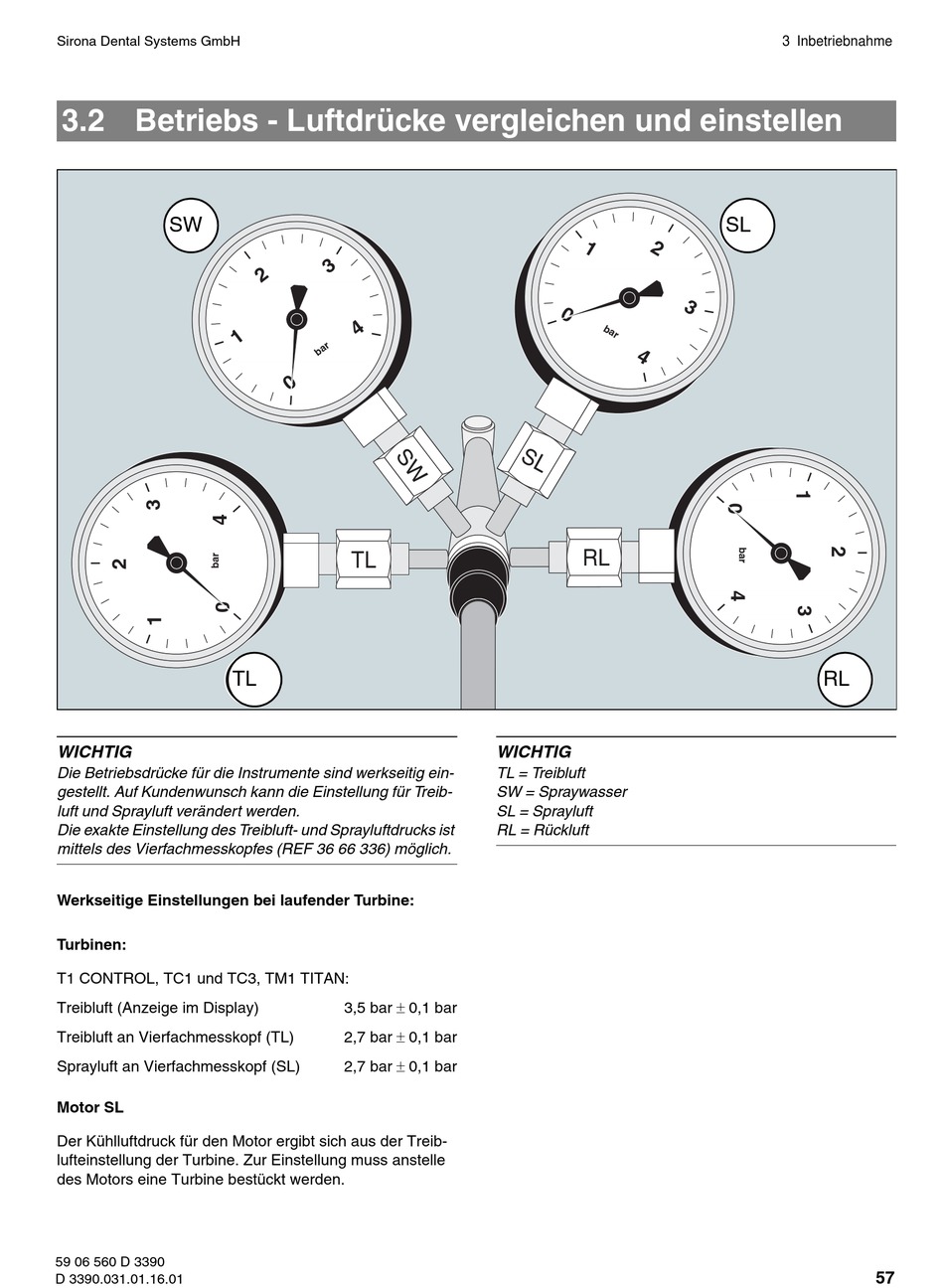

3.2 Betriebs - Luftdrücke vergleichen und einstellen
B
SW
TL
WICHTIG
Die Betriebsdrücke für die Instrumente sind werkseitig ein-
gestellt. Auf Kundenwunsch kann die Einstellung für Treib-
luft und Sprayluft verändert werden.
Die exakte Einstellung des Treibluft- und Sprayluftdrucks ist
mittels des Vierfachmesskopfes (REF 36 66 336) möglich.
Werkseitige Einstellungen bei laufender Turbine:
Turbinen:
T1 CONTROL, TC1 und TC3, TM1 TITAN:
Treibluft (Anzeige im Display)
Treibluft an Vierfachmesskopf (TL)
Sprayluft an Vierfachmesskopf (SL)
Motor SL
Der Kühlluftdruck für den Motor ergibt sich aus der Treib-
lufteinstellung der Turbine. Zur Einstellung muss anstelle
des Motors eine Turbine bestückt werden.
59 06 560 D 3390
D 3390.031.01.16.01
TL
A
3,5 bar 0,1 bar
2,7 bar 0,1 bar
2,7 bar 0,1 bar
RL
WICHTIG
TL = Treibluft
SW = Spraywasser
SL = Sprayluft
RL = Rückluft
3 Inbetriebnahme
C
SL
D
RL
