Sirona C3+ Installationsanleitung Seite 49

Sirona Dental Systems GmbH
10.
A
6.

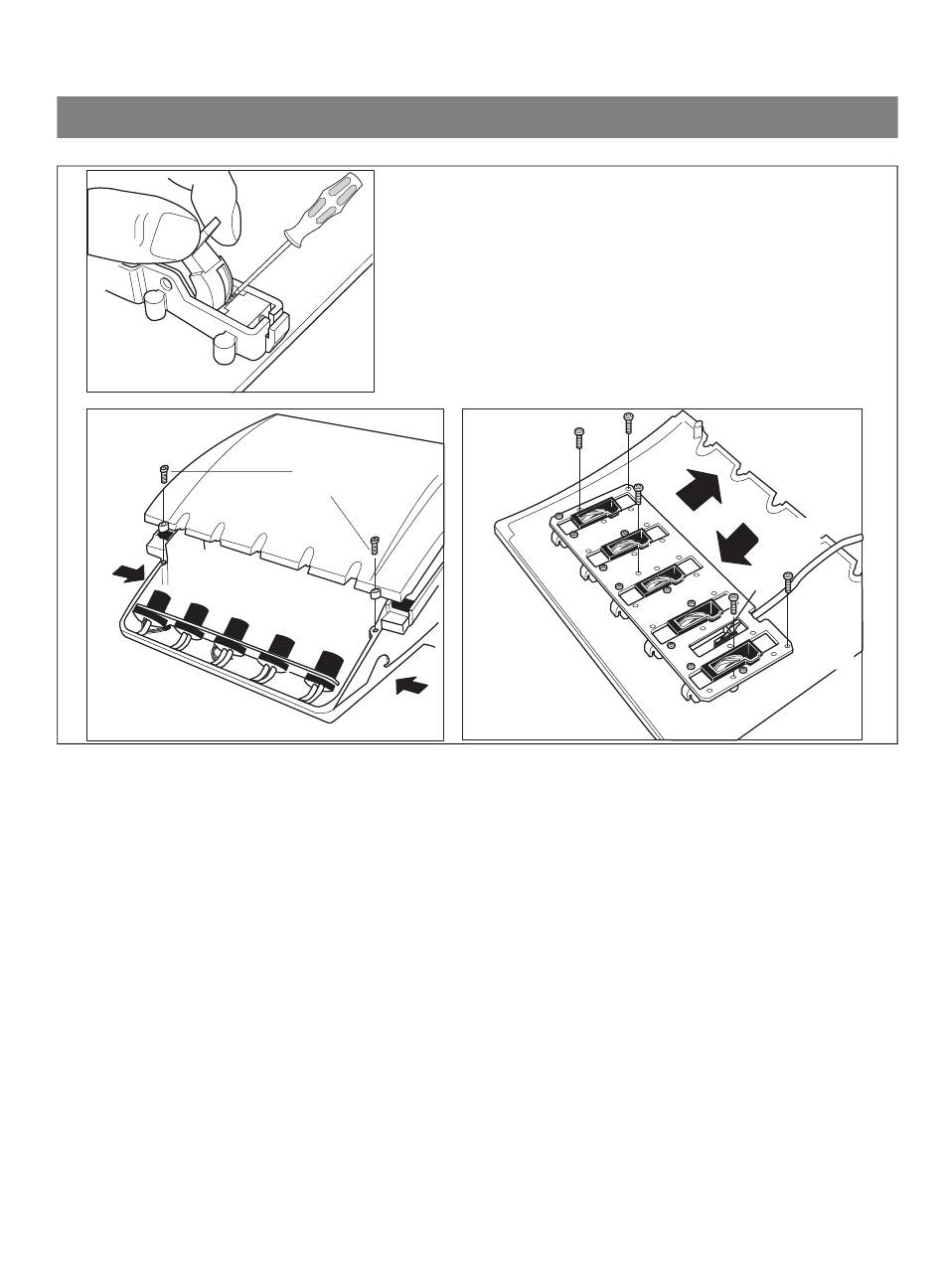

Peitschen-Rastung aufheben
Die Peitschenhalter sind im Auslieferungszustand rastend
(mit Ausnahme des Halters für SPRAYVIT). Auf Wunsch
des Kunden können diese durch Entfernen einer Kugel
nicht rastend gemacht werden.
5. Instrumentenablage durch Drücken der seitlichen
Knöpfe abziehen. Falls die Umrüstung später erfolgt,
sind alle Instrumente und Peitschen zu entfernen und
nach der Umrüstung wieder anzubringen.
6. Zwei Schrauben A herausschrauben. Oberteil des
Arztelementes nach hinten abziehen und umdrehen.
7. Stecker X1 ziehen.
8. Fünf Schrauben B herausschrauben und Metallplatte
mit Peitschenhaltern vom Oberteil des Arztelementes
abnehmen.
9. Schraubendreher wie gezeigt ansetzen und Kugel her-
aushebeln.
10. Metallplatte mit Peitschenhaltern wieder am Oberteil
des Arztelementes anschrauben.
59 06 560 D 3390
D 3390.031.01.16.01
7.
13.
A
6.
B
B
9.
B
11. Stecker X1 stecken.
12. Oberteil des Arztelementes wieder anschrauben.
2 Montage
11.
B
B
X1
8.
12.
49
