Sirona C3+ Installationsanleitung Seite 40

2 Montage
A11..13
X1..3,
X31..33
6.
Linkshänderausführung
7.
A12
A11
A0
A13
A

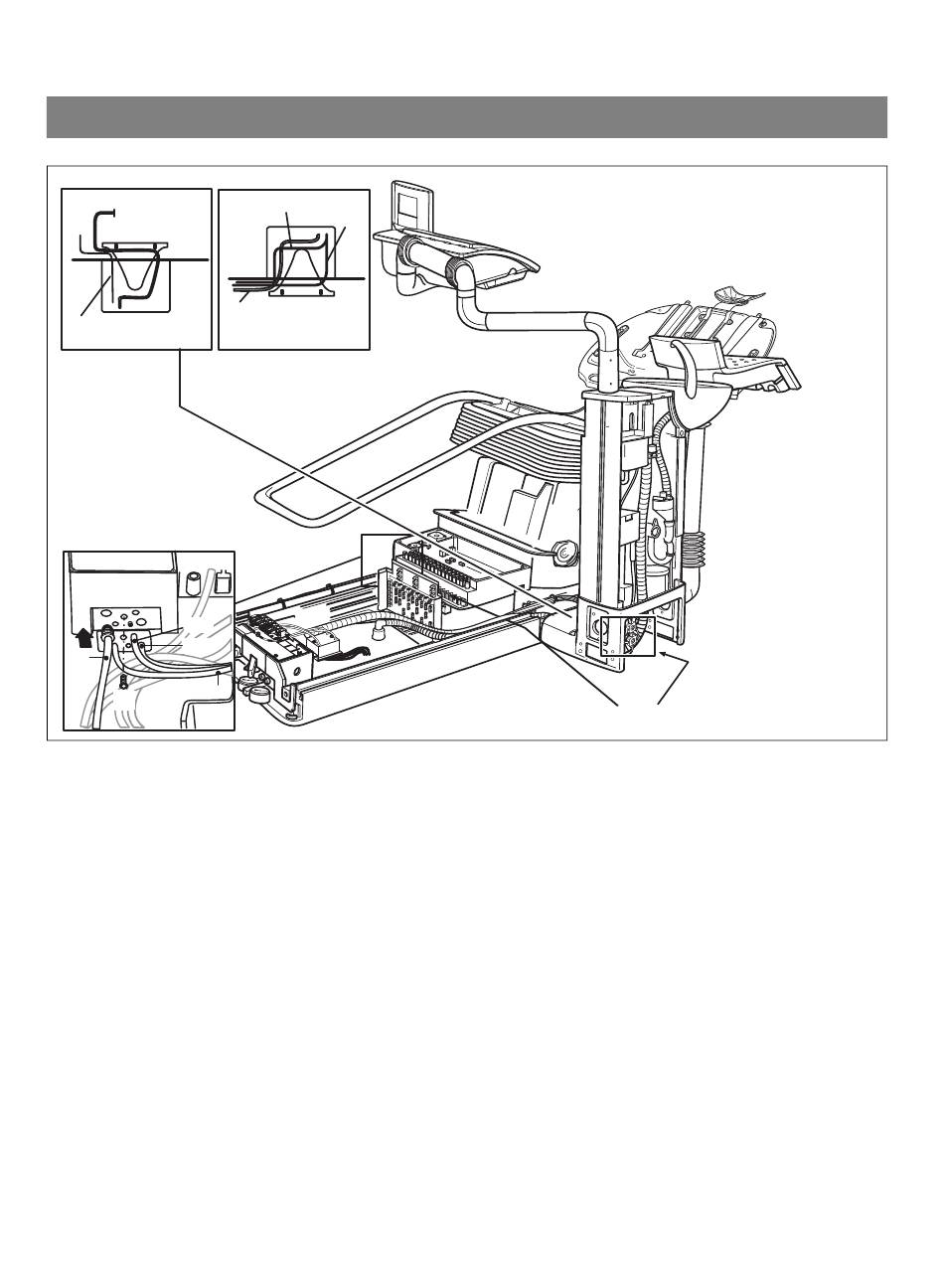

6. Luftschläuche A11, A12 und A13 zusammen mit vor-
montierter Nippelhalterplatte durch die rechte Öffnung
im Fuß der Wassereinheit führen und hinter der Siche-
rungsplatte verlegen.
Bei Linkshänderausführung:
Leitung X31 durch den Fuß der Wassereinheit zusam-
men mit den Schläuchen verlegen.
7. Luftschlauch A0 vom Magnetventilblock abziehen. Nip-
pelhalterplatte mit den Luftschläuchen A11, A12 und
A13 zusammen mit dem Luftschlauch A0 auf den
Magnetventilblock stecken und mit Schraube fest-
schrauben.
40
X1..3,
X31
X32,33
A11..13
Sirona Dental Systems GmbH
7.
59 06 560 D 3390
D 3390.031.01.16.01
