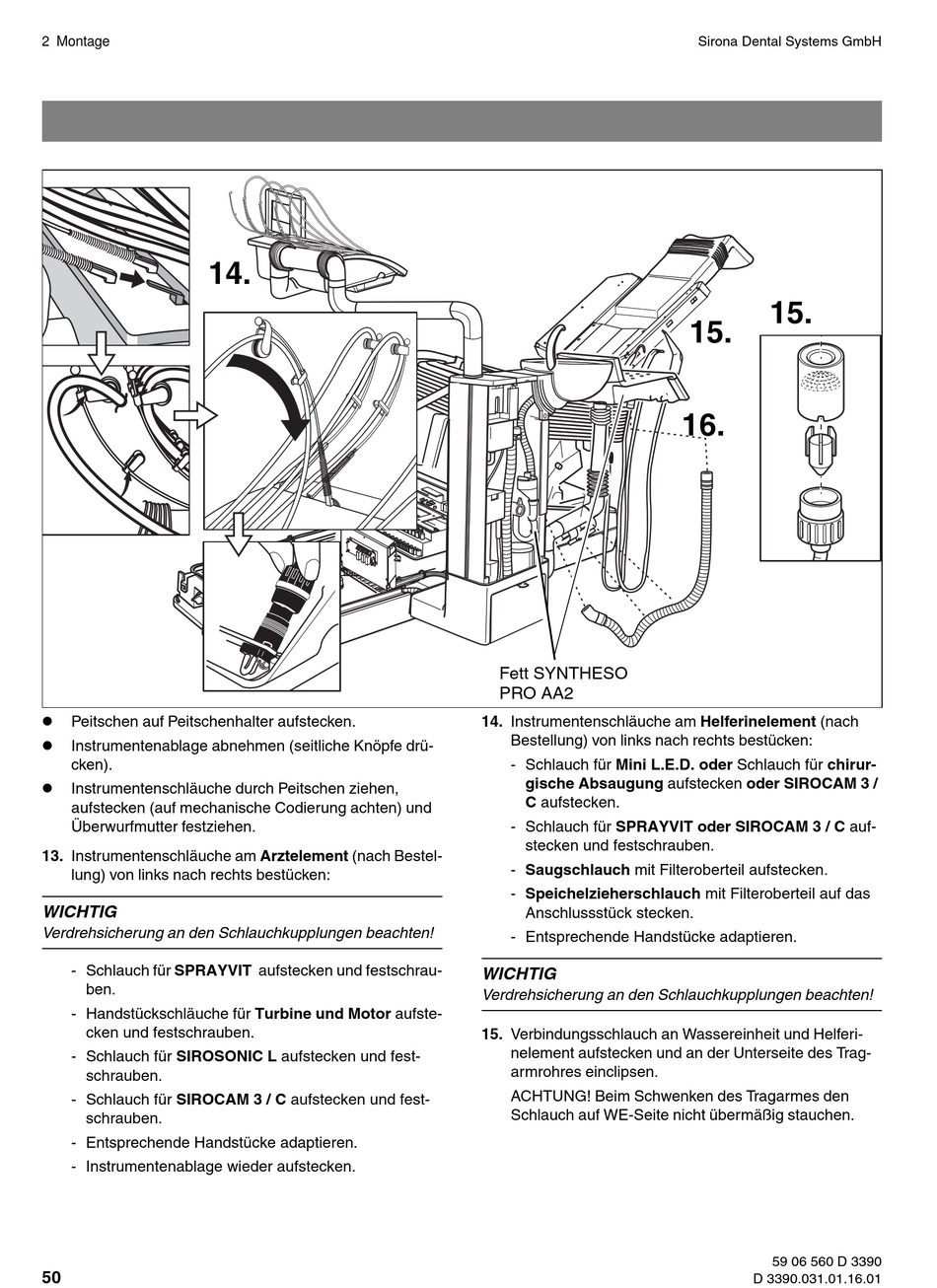

Sirona C3+ Installationsanleitung Seite 50

2 Montage
14.

Peitschen auf Peitschenhalter aufstecken.

Instrumentenablage abnehmen (seitliche Knöpfe drü-
cken).

Instrumentenschläuche durch Peitschen ziehen,
aufstecken (auf mechanische Codierung achten) und
Überwurfmutter festziehen.
13. Instrumentenschläuche am Arztelement (nach Bestel-
lung) von links nach rechts bestücken:
WICHTIG
Verdrehsicherung an den Schlauchkupplungen beachten!
- Schlauch für SPRAYVIT aufstecken und festschrau-
ben.
- Handstückschläuche für Turbine und Motor aufste-
cken und festschrauben.
- Schlauch für SIROSONIC L aufstecken und fest-
schrauben.
- Schlauch für SIROCAM 3 / C aufstecken und fest-
schrauben.
- Entsprechende Handstücke adaptieren.
- Instrumentenablage wieder aufstecken.
50
Fett SYNTHESO
PRO AA2
14. Instrumentenschläuche am Helferinelement (nach
Bestellung) von links nach rechts bestücken:
- Schlauch für Mini L.E.D. oder Schlauch für chirur-
gische Absaugung aufstecken oder SIROCAM 3 /
C aufstecken.
- Schlauch für SPRAYVIT oder SIROCAM 3 / C auf-
stecken und festschrauben.
- Saugschlauch mit Filteroberteil aufstecken.
- Speichelzieherschlauch mit Filteroberteil auf das
Anschlussstück stecken.
- Entsprechende Handstücke adaptieren.
WICHTIG
Verdrehsicherung an den Schlauchkupplungen beachten!
15. Verbindungsschlauch an Wassereinheit und Helferi-
nelement aufstecken und an der Unterseite des Trag-
armrohres einclipsen.
ACHTUNG! Beim Schwenken des Tragarmes den
Schlauch auf WE-Seite nicht übermäßig stauchen.
Sirona Dental Systems GmbH
15.
15.
16.
59 06 560 D 3390
D 3390.031.01.16.01
