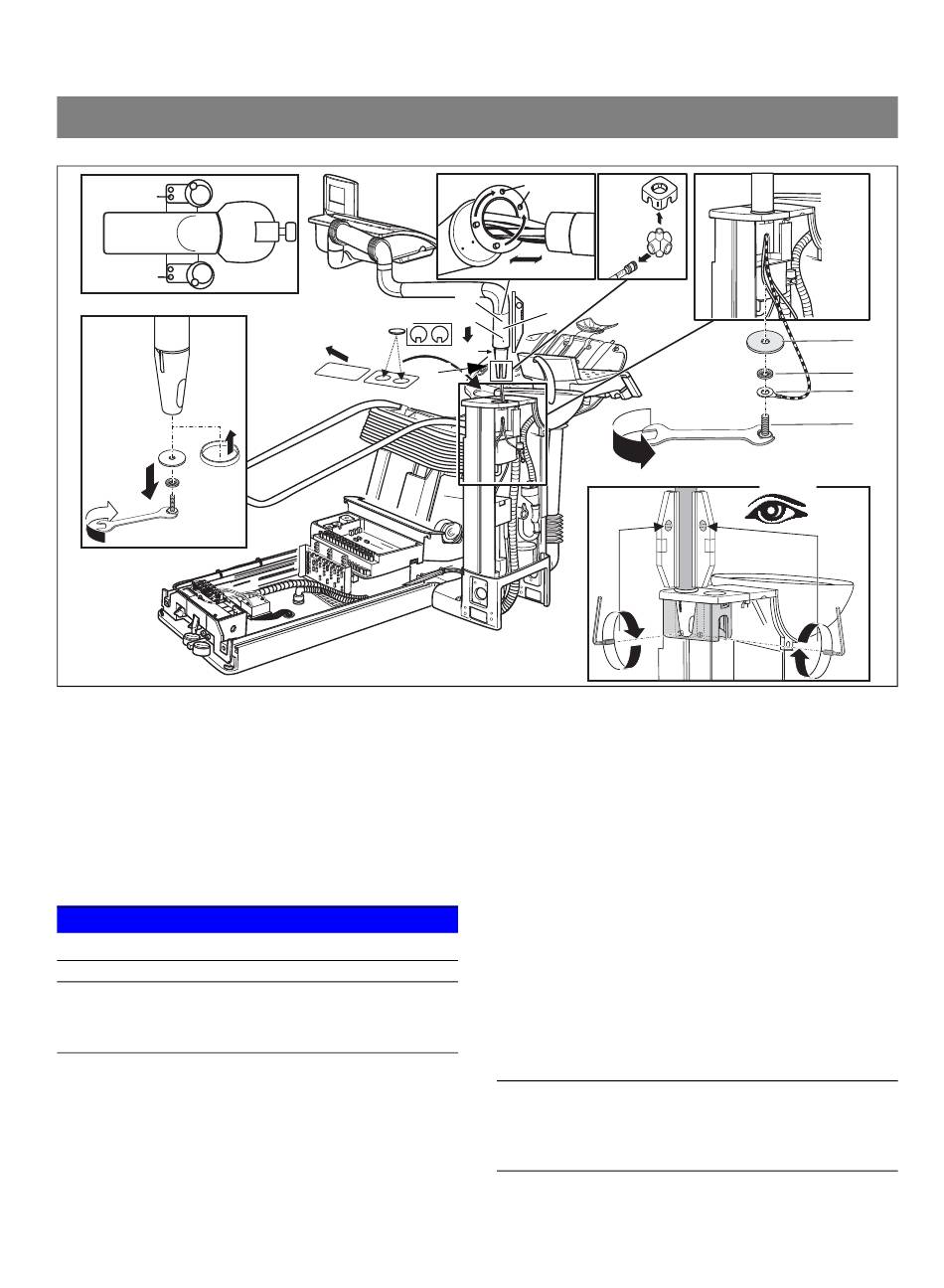

2.18 Arztelement montieren, Position 1 oder 4

Position 4
Position 1
6.
1. Alle Kabel und Schläuche (mit Nippelblech) durch
gegenüberliegendes Langloch des Befestigungs-
konus ziehen:
Hierzu Vierfach-Verteiler von A15 abziehen (Vierfach
Verteiler für spätere Montage aufheben), Maden-
schrauben C und D lösen und Aufbaurohr nach unten
ziehen, so dass die Leitungen in das Rohr zurückgezo-
gen werden.
Kabel und Schläuche durch das entgegengesetzte
Langloch wieder herausziehen.
ACHTUNG
Die grünen S-Videoleitungen dürfen nicht geknickt werden.
WICHTIG
Das Nippelblech bis zur Beschriftung der Schläuche zu-
rückschieben und dann schräg stellen.
2. Anschläge verändern: 2 Arretierungsstifte F heraus-
nehmen und in die 2 anderen Bohrungen einstecken.
3. Tragarmunterteil und Aufbaurohr zusammenschieben
und die 2 Schrauben C, D wieder festschrauben.
4. Blende ohne Bohrungen gegen Blende mit Bohrungen
austauschen.
59 06 560 D 3390
D 3390.031.01.16.01
D
5. C
A
B
1.
4.
5.
6.
7.
8.
WICHTIG
Bei der Linkshänderausführung drehen Sie den Tragarm
so, dass sich sein Schwerpunkt vom Stuhl weg in Richtung
Wassereinheit verlagert.
F
2.
1.
A15
3.
1./3.
Verkleidungsdeckel A einsetzen (falls keine weiteren
Aufbauten erfolgen).
Schraube / Kontaktscheibe / Scheibe abschrauben (für
spätere Montage aufheben).
Gummiring auf Aufbaustange aufstecken.
Nippelblech mit Schläuchen und dann die übrigen Lei-
tungen und Schläuche durch das Langloch in der Was-
sereinheit nach außen fädeln.
Arztelement mit Aufbaustange einführen (Kabel nicht
quetschen). Position B der Aufbaustange beachten!
Nehmen Sie 2 Gewindestifte (M6x14) aus dem Beipack
und drehen Sie sie ins Chassis ein.
Stecken Sie den Kabelschuh F, die Federscheibe G
und die Scheibe H wie gezeigt auf die Schraube S und
drehen Sie diese ein (noch nicht festziehen).
Richten Sie die Aufbaustange mit Hilfe der Gewindestif-
te und der Wasserwaage senkrecht aus.
Ziehen Sie die Schraube S fest an.
2 Montage
7.
H
G
F
S
8.
M6x14
