Sirona Dental Systems GmbH
6./7./9.
G
B
8.
2mm + 1

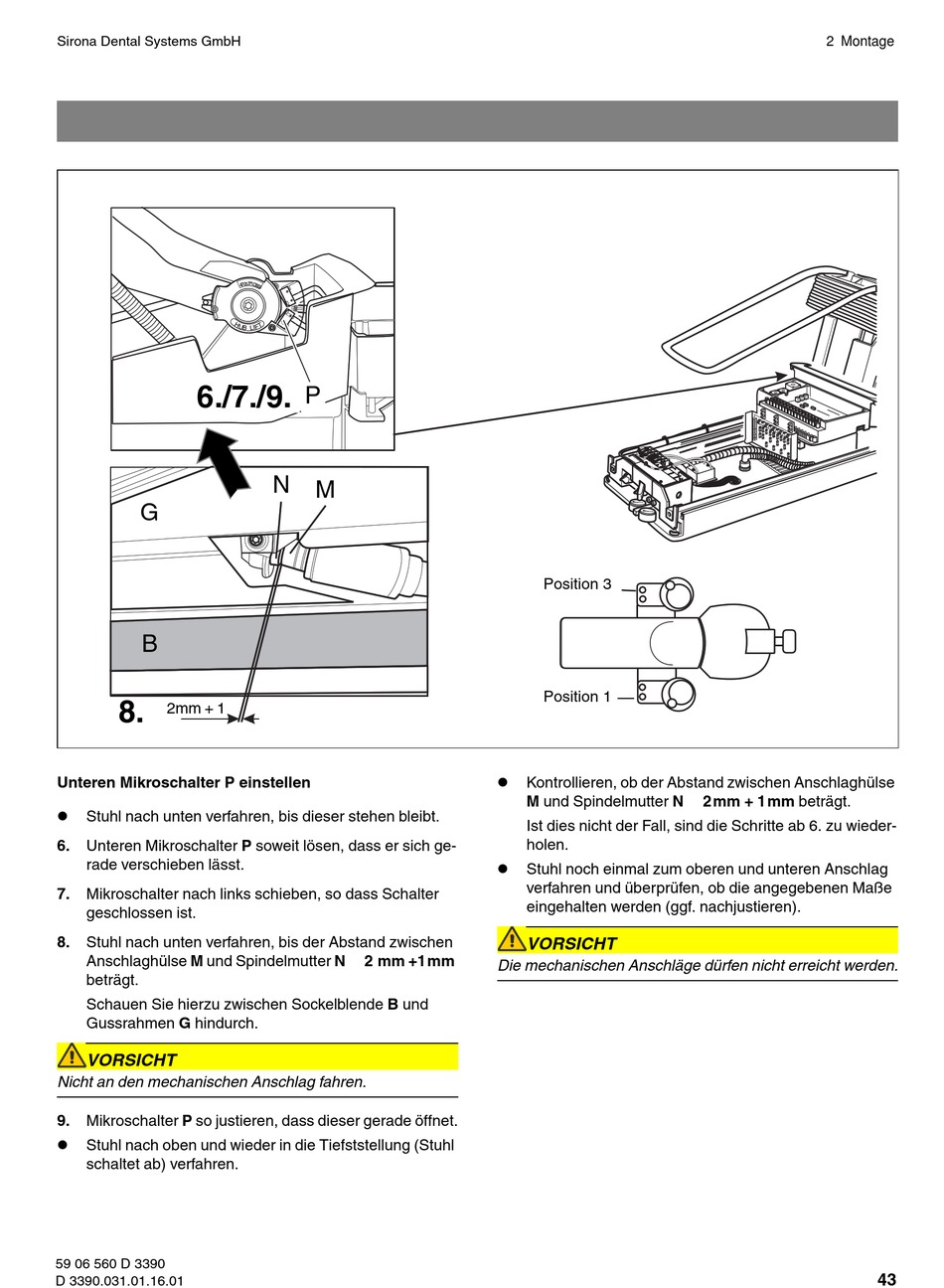

Unteren Mikroschalter P einstellen
Stuhl nach unten verfahren, bis dieser stehen bleibt.
6.
Unteren Mikroschalter P soweit lösen, dass er sich ge-
rade verschieben lässt.
7.
Mikroschalter nach links schieben, so dass Schalter
geschlossen ist.
8.
Stuhl nach unten verfahren, bis der Abstand zwischen
Anschlaghülse M und Spindelmutter N
beträgt.
Schauen Sie hierzu zwischen Sockelblende B und
Gussrahmen G hindurch.
VORSICHT
Nicht an den mechanischen Anschlag fahren.
9.
Mikroschalter P so justieren, dass dieser gerade öffnet.
Stuhl nach oben und wieder in die Tiefststellung (Stuhl
schaltet ab) verfahren.
59 06 560 D 3390
D 3390.031.01.16.01
7 7
P
N M
2 mm +1mm
Position 3
Position 1
Kontrollieren, ob der Abstand zwischen Anschlaghülse
M und Spindelmutter N
Ist dies nicht der Fall, sind die Schritte ab 6. zu wieder-
holen.
Stuhl noch einmal zum oberen und unteren Anschlag
verfahren und überprüfen, ob die angegebenen Maße
eingehalten werden (ggf. nachjustieren).
VORSICHT
Die mechanischen Anschläge dürfen nicht erreicht werden.
2 Montage
2mm + 1mm beträgt.
43
