Installation

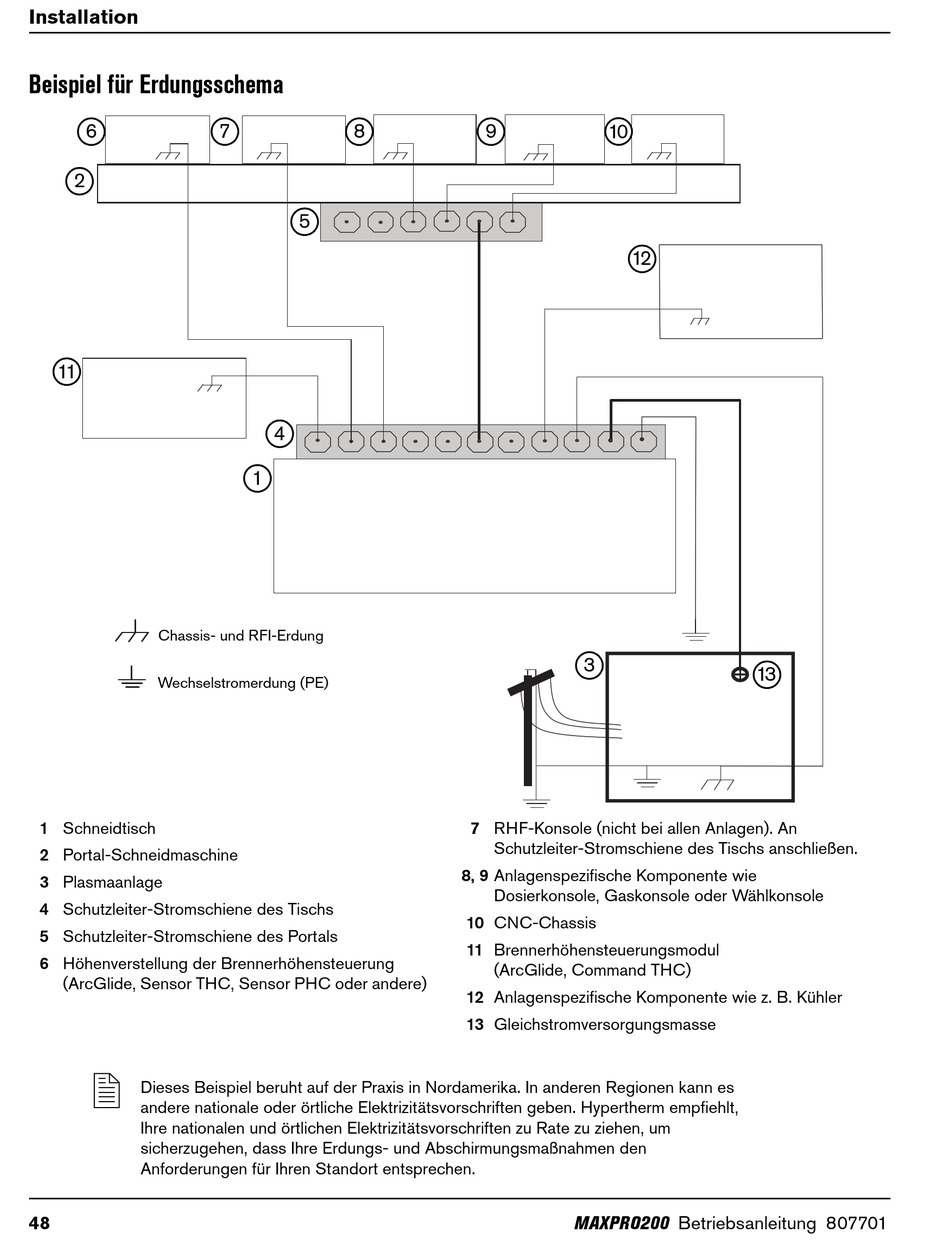

Beispiel für Erdungsschema
6
2
11
Chassis- und RFI-Erdung
Wechselstromerdung (PE)
1 Schneidtisch
2 Portal-Schneidmaschine
3 Plasmaanlage
4 Schutzleiter-Stromschiene des Tischs
5 Schutzleiter-Stromschiene des Portals
6 Höhenverstellung der Brennerhöhensteuerung
(ArcGlide, Sensor THC, Sensor PHC oder andere)
Dieses Beispiel beruht auf der Praxis in Nordamerika. In anderen Regionen kann es
andere nationale oder örtliche Elektrizitätsvorschriften geben. Hypertherm empfiehlt,
Ihre nationalen und örtlichen Elektrizitätsvorschriften zu Rate zu ziehen, um
sicherzugehen, dass Ihre Erdungs- und Abschirmungsmaßnahmen den
Anforderungen für Ihren Standort entsprechen.
48
7
8
5
4
1
9
10
12
3
7 RHF-Konsole (nicht bei allen Anlagen). An
Schutzleiter-Stromschiene des Tischs anschließen.
8, 9 Anlagenspezifische Komponente wie
Dosierkonsole, Gaskonsole oder Wählkonsole
10 CNC-Chassis
11 Brennerhöhensteuerungsmodul
(ArcGlide, Command THC)
12 Anlagenspezifische Komponente wie z. B. Kühler
13 Gleichstromversorgungsmasse
MAXPRO200 Betriebsanleitung 807701
13
