Bedienfeld
3.3

Bedienelemente

3.3.1 Netzschalter
VC 2000 (W) und kleiner
3.3.2 Displaytasten
18 / 107

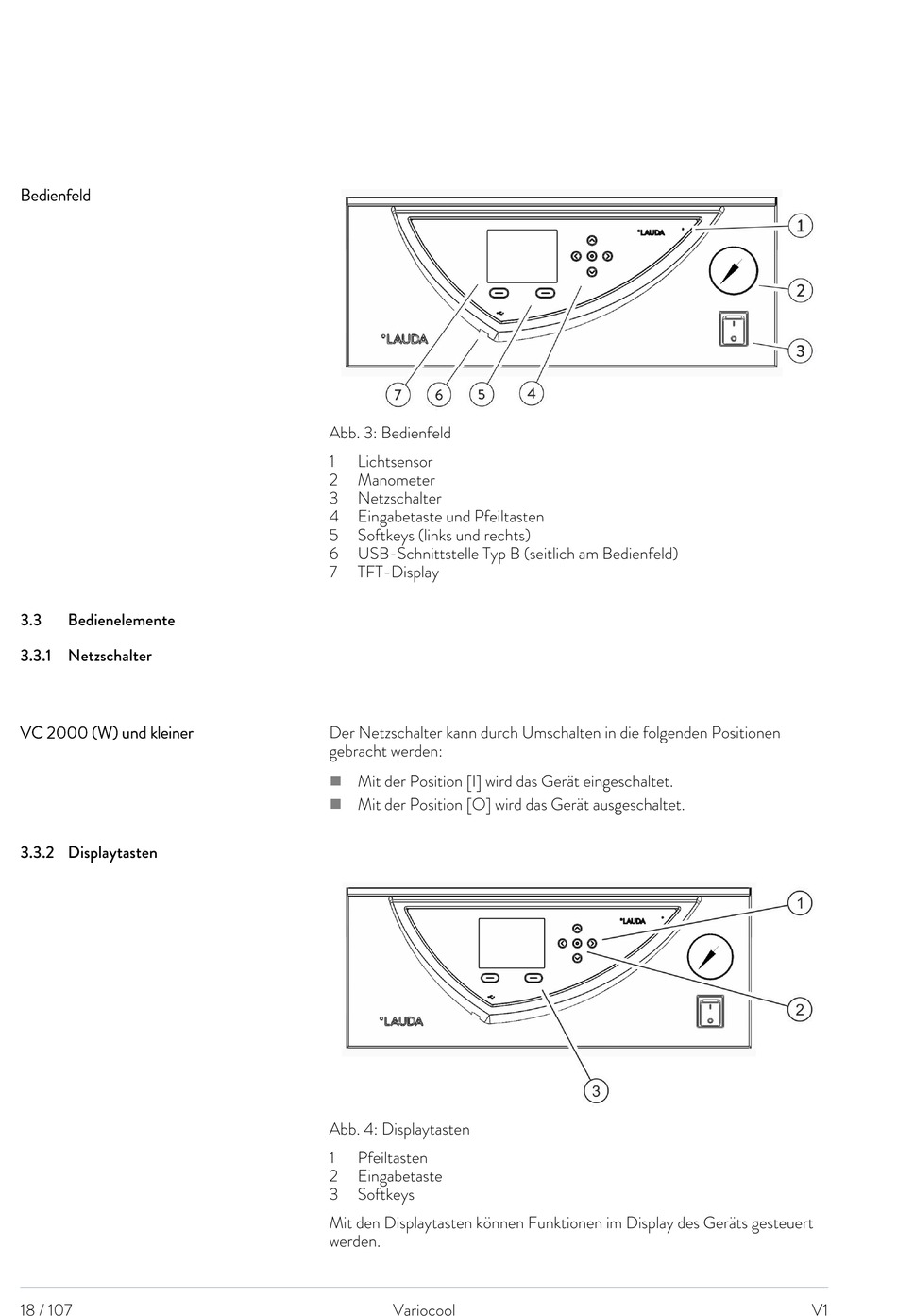

Abb. 3: Bedienfeld
1 Lichtsensor
2 Manometer
3

Netzschalter

4 Eingabetaste und Pfeiltasten
5 Softkeys (links und rechts)
6 USB-Schnittstelle Typ B (seitlich am Bedienfeld)
7 TFT-Display
Der Netzschalter kann durch Umschalten in die folgenden Positionen
gebracht werden:
Mit der Position [I] wird das Gerät eingeschaltet.
n
Mit der Position [O] wird das Gerät ausgeschaltet.
n
Abb. 4: Displaytasten
1 Pfeiltasten
2 Eingabetaste
3 Softkeys
Mit den Displaytasten können Funktionen im Display des Geräts gesteuert
werden.
Variocool V1
