4.1 Stuhl am Boden verankern mit M1-Adapterplatte

S
5.

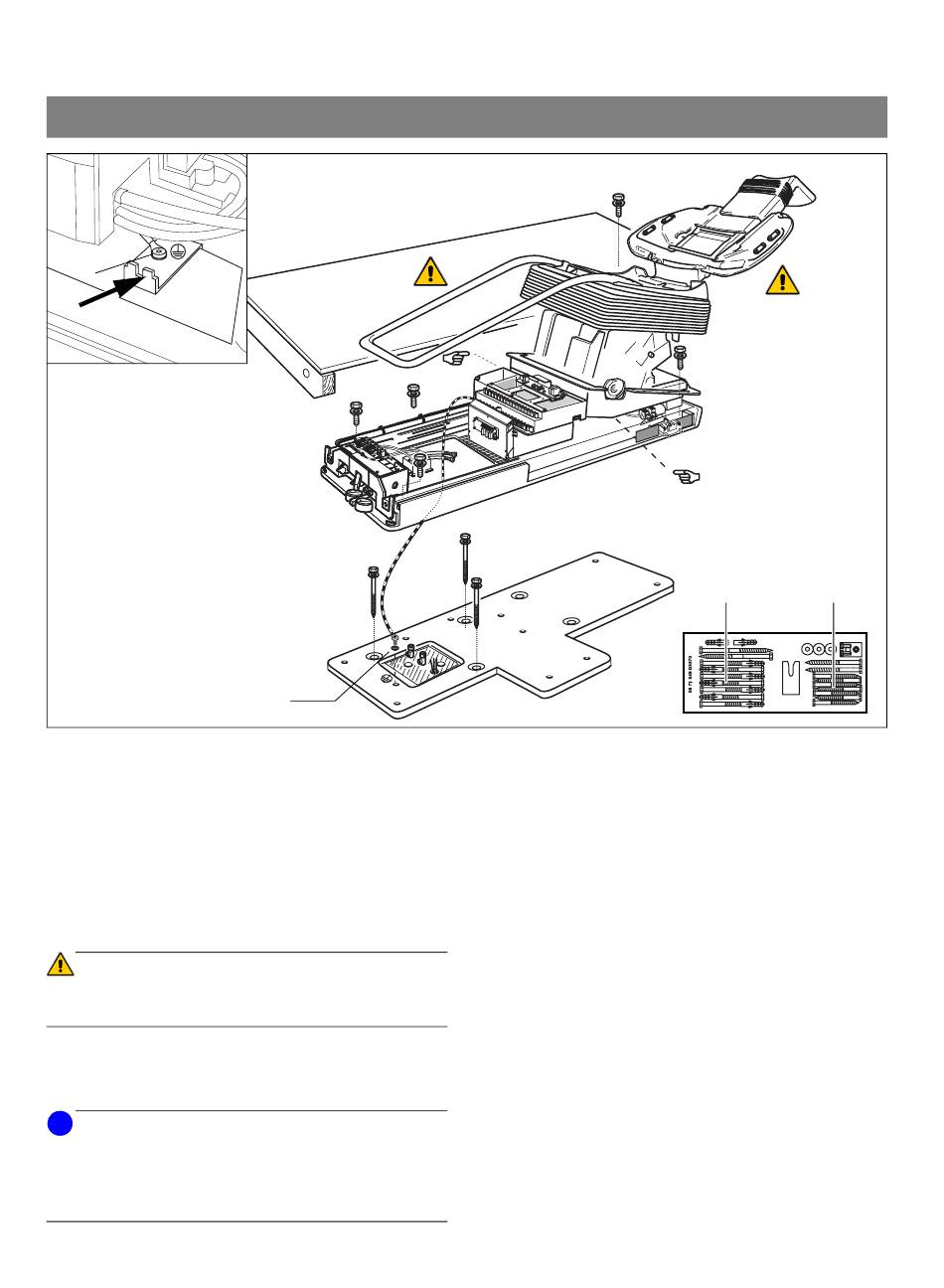

1. Adapterplatte auf M1-Anschlussfeld ausrichten.
2. Die vorhandenen Bohrungen (3 Stück) für die
Befestigung der Adapterplatte verwenden.
– Bei Betonböden:
Holzschrauben 10x160 und Scheiben verwenden.
– Bei Holzfußböden:
Holzschrauben 10x80 und Scheiben verwenden.
3. Stuhl im Bereich M greifen, von der Palette heben und
auf der Adapterplatte positionieren.
ACHTUNG
Stuhl nicht an der Rückenlehne oder am Bügel für
Polsterauflage anheben.
4. Stuhl an den Stellen A, B, D, E und K mit den
Schrauben M10x18 auf der Adapterplatte
festschrauben.
i
HINWEIS
An den Stellen C und H wird der Stuhl festgeschraubt,
nachdem der elektrische Anschluss gemacht wurde. Der
Stuhl kann dann mit dem Kreuzfußschalter nach oben
gefahren werden (siehe Seite 16).
50
4.
2.
B
A
5.
K
KS
M
D
1.
C
H
F
G
5. Schutzleiter S an der M1-Adapterplatte und im
Stuhlunterteil anschrauben (Kontaktscheibe KS nicht
vergessen).
• Mit der Montage des Stuhls fortfahren bei Kapitel „Luft
und Wasser anschließen" auf Seite 14 .
