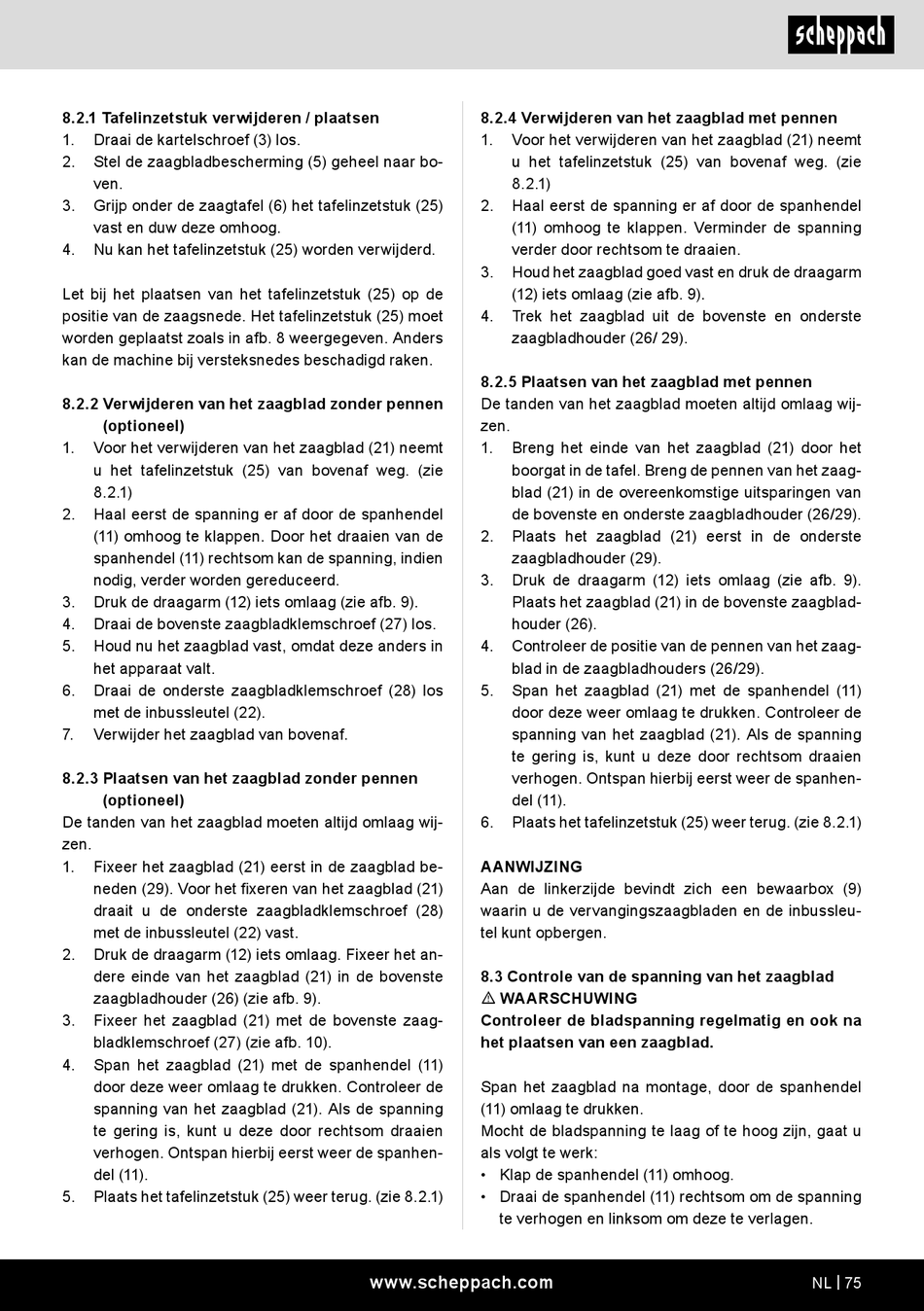

8.2.1 Tafelinzetstuk verwijderen / plaatsen
1. Draai de kartelschroef (3) los.
2. Stel de zaagbladbescherming (5) geheel naar bo-
ven.
3. Grijp onder de zaagtafel (6) het tafelinzetstuk (25)
vast en duw deze omhoog.
4. Nu kan het tafelinzetstuk (25) worden verwijderd.
Let bij het plaatsen van het tafelinzetstuk (25) op de
positie van de zaagsnede. Het tafelinzetstuk (25) moet
worden geplaatst zoals in afb. 8 weergegeven. Anders
kan de machine bij versteksnedes beschadigd raken.
8.2.2 Verwijderen van het zaagblad zonder pennen
(optioneel)
1. Voor het verwijderen van het zaagblad (21) neemt
u het tafelinzetstuk (25) van bovenaf weg. (zie
8.2.1)
2. Haal eerst de spanning er af door de spanhendel
(11) omhoog te klappen. Door het draaien van de
spanhendel (11) rechtsom kan de spanning, indien
nodig, verder worden gereduceerd.
3. Druk de draagarm (12) iets omlaag (zie afb. 9).
4. Draai de bovenste zaagbladklemschroef (27) los.
5. Houd nu het zaagblad vast, omdat deze anders in
het apparaat valt.
6. Draai de onderste zaagbladklemschroef (28) los
met de inbussleutel (22).
7. Verwijder het zaagblad van bovenaf.
8.2.3 Plaatsen van het zaagblad zonder pennen
(optioneel)
De tanden van het zaagblad moeten altijd omlaag wij-
zen.
1. Fixeer het zaagblad (21) eerst in de zaagblad be-
neden (29). Voor het fixeren van het zaagblad (21)
draait u de onderste zaagbladklemschroef (28)
met de inbussleutel (22) vast.
2. Druk de draagarm (12) iets omlaag. Fixeer het an-
dere einde van het zaagblad (21) in de bovenste
zaagbladhouder (26) (zie afb. 9).
3. Fixeer het zaagblad (21) met de bovenste zaag-
bladklemschroef (27) (zie afb. 10).
4. Span het zaagblad (21) met de spanhendel (11)
door deze weer omlaag te drukken. Controleer de
spanning van het zaagblad (21). Als de spanning
te gering is, kunt u deze door rechtsom draaien
verhogen. Ontspan hierbij eerst weer de spanhen-
del (11).
5. Plaats het tafelinzetstuk (25) weer terug. (zie 8.2.1)
8.2.4 Verwijderen van het zaagblad met pennen
1. Voor het verwijderen van het zaagblad (21) neemt
u het tafelinzetstuk (25) van bovenaf weg. (zie
8.2.1)
2. Haal eerst de spanning er af door de spanhendel
(11) omhoog te klappen. Verminder de spanning
verder door rechtsom te draaien.
3. Houd het zaagblad goed vast en druk de draagarm
(12) iets omlaag (zie afb. 9).
4. Trek het zaagblad uit de bovenste en onderste
zaagbladhouder (26/ 29).
8.2.5 Plaatsen van het zaagblad met pennen
De tanden van het zaagblad moeten altijd omlaag wij-
zen.
1. Breng het einde van het zaagblad (21) door het
boorgat in de tafel. Breng de pennen van het zaag-
blad (21) in de overeenkomstige uitsparingen van
de bovenste en onderste zaagbladhouder (26/29).
2. Plaats het zaagblad (21) eerst in de onderste
zaagbladhouder (29).
3. Druk de draagarm (12) iets omlaag (zie afb. 9).
Plaats het zaagblad (21) in de bovenste zaagblad-
houder (26).
4. Controleer de positie van de pennen van het zaag-
blad in de zaagbladhouders (26/29).
5. Span het zaagblad (21) met de spanhendel (11)
door deze weer omlaag te drukken. Controleer de
spanning van het zaagblad (21). Als de spanning
te gering is, kunt u deze door rechtsom draaien
verhogen. Ontspan hierbij eerst weer de spanhen-
del (11).
6. Plaats het tafelinzetstuk (25) weer terug. (zie 8.2.1)
AANWIJZING
Aan de linkerzijde bevindt zich een bewaarbox (9)
waarin u de vervangingszaagbladen en de inbussleu-
tel kunt opbergen.
8.3 Controle van de spanning van het zaagblad
m WAARSCHUWING
Controleer de bladspanning regelmatig en ook na
het plaatsen van een zaagblad.
Span het zaagblad na montage, door de spanhendel
(11) omlaag te drukken.
Mocht de bladspanning te laag of te hoog zijn, gaat u
als volgt te werk:
• Klap de spanhendel (11) omhoog.
• Draai de spanhendel (11) rechtsom om de spanning
te verhogen en linksom om deze te verlagen.
