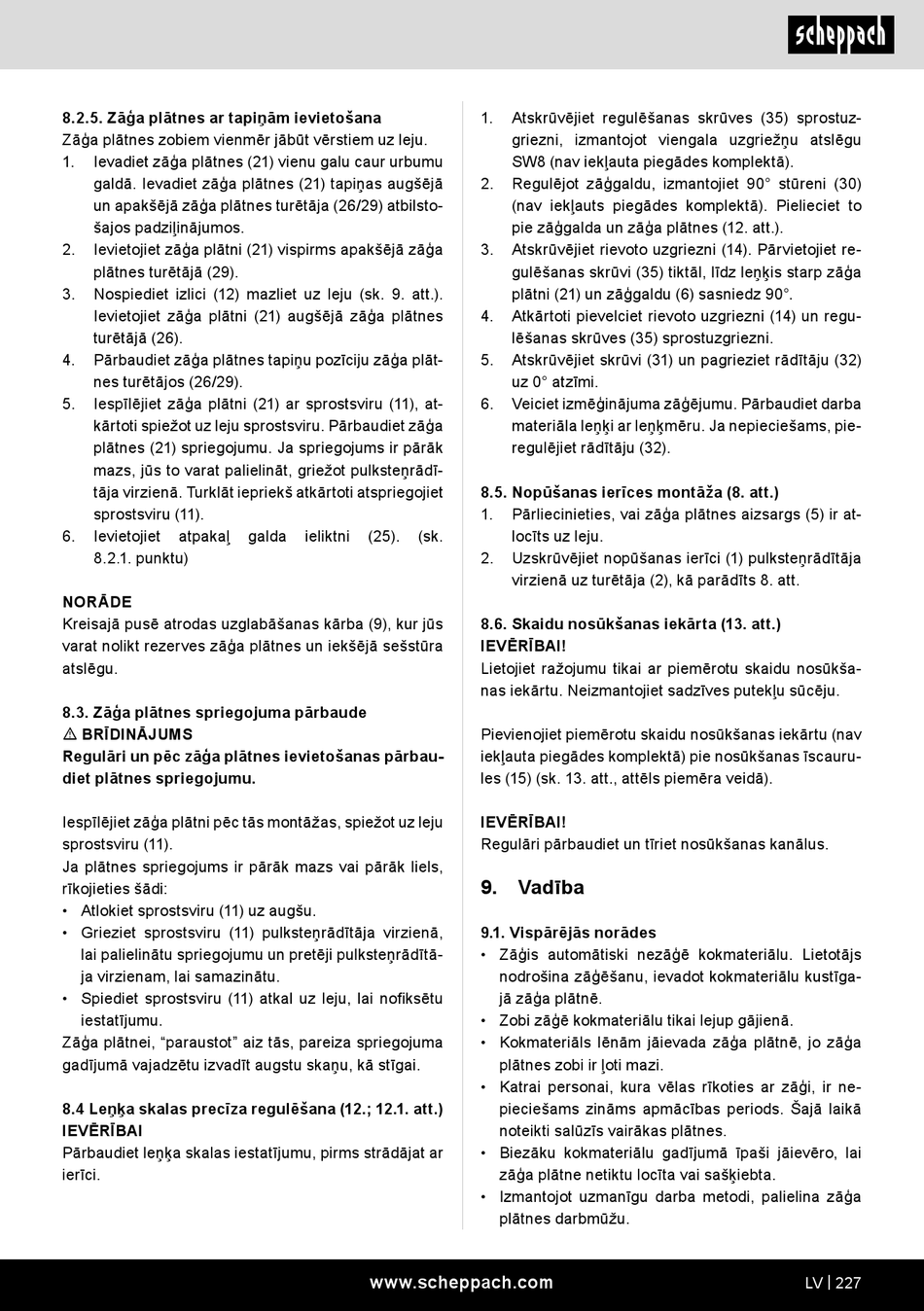

8.2.5. Zāģa plātnes ar tapiņām ievietošana
Zāģa plātnes zobiem vienmēr jābūt vērstiem uz leju.
1. Ievadiet zāģa plātnes (21) vienu galu caur urbumu
galdā. Ievadiet zāģa plātnes (21) tapiņas augšējā
un apakšējā zāģa plātnes turētāja (26/29) atbilsto-
šajos padziļinājumos.
2. Ievietojiet zāģa plātni (21) vispirms apakšējā zāģa
plātnes turētājā (29).
3. Nospiediet izlici (12) mazliet uz leju (sk. 9. att.).
Ievietojiet zāģa plātni (21) augšējā zāģa plātnes
turētājā (26).
4. Pārbaudiet zāģa plātnes tapiņu pozīciju zāģa plāt-
nes turētājos (26/29).
5. Iespīlējiet zāģa plātni (21) ar sprostsviru (11), at-
kārtoti spiežot uz leju sprostsviru. Pārbaudiet zāģa
plātnes (21) spriegojumu. Ja spriegojums ir pārāk
mazs, jūs to varat palielināt, griežot pulksteņrādī-
tāja virzienā. Turklāt iepriekš atkārtoti atspriegojiet
sprostsviru (11).
6. Ievietojiet atpakaļ
8.2.1. punktu)
NORĀDE
Kreisajā pusē atrodas uzglabāšanas kārba (9), kur jūs
varat nolikt rezerves zāģa plātnes un iekšējā sešstūra
atslēgu.
8.3. Zāģa plātnes spriegojuma pārbaude
m BRĪDINĀJUMS
Regulāri un pēc zāģa plātnes ievietošanas pārbau-
diet plātnes spriegojumu.
Iespīlējiet zāģa plātni pēc tās montāžas, spiežot uz leju
sprostsviru (11).
Ja plātnes spriegojums ir pārāk mazs vai pārāk liels,
rīkojieties šādi:
• Atlokiet sprostsviru (11) uz augšu.
• Grieziet sprostsviru (11) pulksteņrādītāja virzienā,
lai palielinātu spriegojumu un pretēji pulksteņrādītā-
ja virzienam, lai samazinātu.
• Spiediet sprostsviru (11) atkal uz leju, lai nofiksētu
iestatījumu.
Zāģa plātnei, "paraustot" aiz tās, pareiza spriegojuma
gadījumā vajadzētu izvadīt augstu skaņu, kā stīgai.
8.4 Leņķa skalas precīza regulēšana (12.; 12.1. att.)
IEVĒRĪBAI
Pārbaudiet leņķa skalas iestatījumu, pirms strādājat ar
ierīci.
galda ieliktni (25). (sk.
www.scheppach.com
1. Atskrūvējiet regulēšanas skrūves (35) sprostuz-
griezni, izmantojot viengala uzgriežņu atslēgu
SW8 (nav iekļauta piegādes komplektā).
2. Regulējot zāģgaldu, izmantojiet 90° stūreni (30)
(nav iekļauts piegādes komplektā). Pielieciet to
pie zāģgalda un zāģa plātnes (12. att.).
3. Atskrūvējiet rievoto uzgriezni (14). Pārvietojiet re-
gulēšanas skrūvi (35) tiktāl, līdz leņķis starp zāģa
plātni (21) un zāģgaldu (6) sasniedz 90°.
4. Atkārtoti pievelciet rievoto uzgriezni (14) un regu-
lēšanas skrūves (35) sprostuzgriezni.
5. Atskrūvējiet skrūvi (31) un pagrieziet rādītāju (32)
uz 0° atzīmi.
6. Veiciet izmēģinājuma zāģējumu. Pārbaudiet darba
materiāla leņķi ar leņķmēru. Ja nepieciešams, pie-
regulējiet rādītāju (32).
8.5. Nopūšanas ierīces montāža (8. att.)
1. Pārliecinieties, vai zāģa plātnes aizsargs (5) ir at-
locīts uz leju.
2. Uzskrūvējiet nopūšanas ierīci (1) pulksteņrādītāja
virzienā uz turētāja (2), kā parādīts 8. att.
8.6. Skaidu nosūkšanas iekārta (13. att.)
IEVĒRĪBAI!
Lietojiet ražojumu tikai ar piemērotu skaidu nosūkša-
nas iekārtu. Neizmantojiet sadzīves putekļu sūcēju.
Pievienojiet piemērotu skaidu nosūkšanas iekārtu (nav
iekļauta piegādes komplektā) pie nosūkšanas īscauru-
les (15) (sk. 13. att., attēls piemēra veidā).
IEVĒRĪBAI!
Regulāri pārbaudiet un tīriet nosūkšanas kanālus.
9. Vadība
9.1. Vispārējās norādes
• Zāģis automātiski nezāģē kokmateriālu. Lietotājs
nodrošina zāģēšanu, ievadot kokmateriālu kustīga-
jā zāģa plātnē.
• Zobi zāģē kokmateriālu tikai lejup gājienā.
• Kokmateriāls lēnām jāievada zāģa plātnē, jo zāģa
plātnes zobi ir ļoti mazi.
• Katrai personai, kura vēlas rīkoties ar zāģi, ir ne-
pieciešams zināms apmācības periods. Šajā laikā
noteikti salūzīs vairākas plātnes.
• Biezāku kokmateriālu gadījumā īpaši jāievēro, lai
zāģa plātne netiktu locīta vai sašķiebta.
• Izmantojot uzmanīgu darba metodi, palielina zāģa
plātnes darbmūžu.
