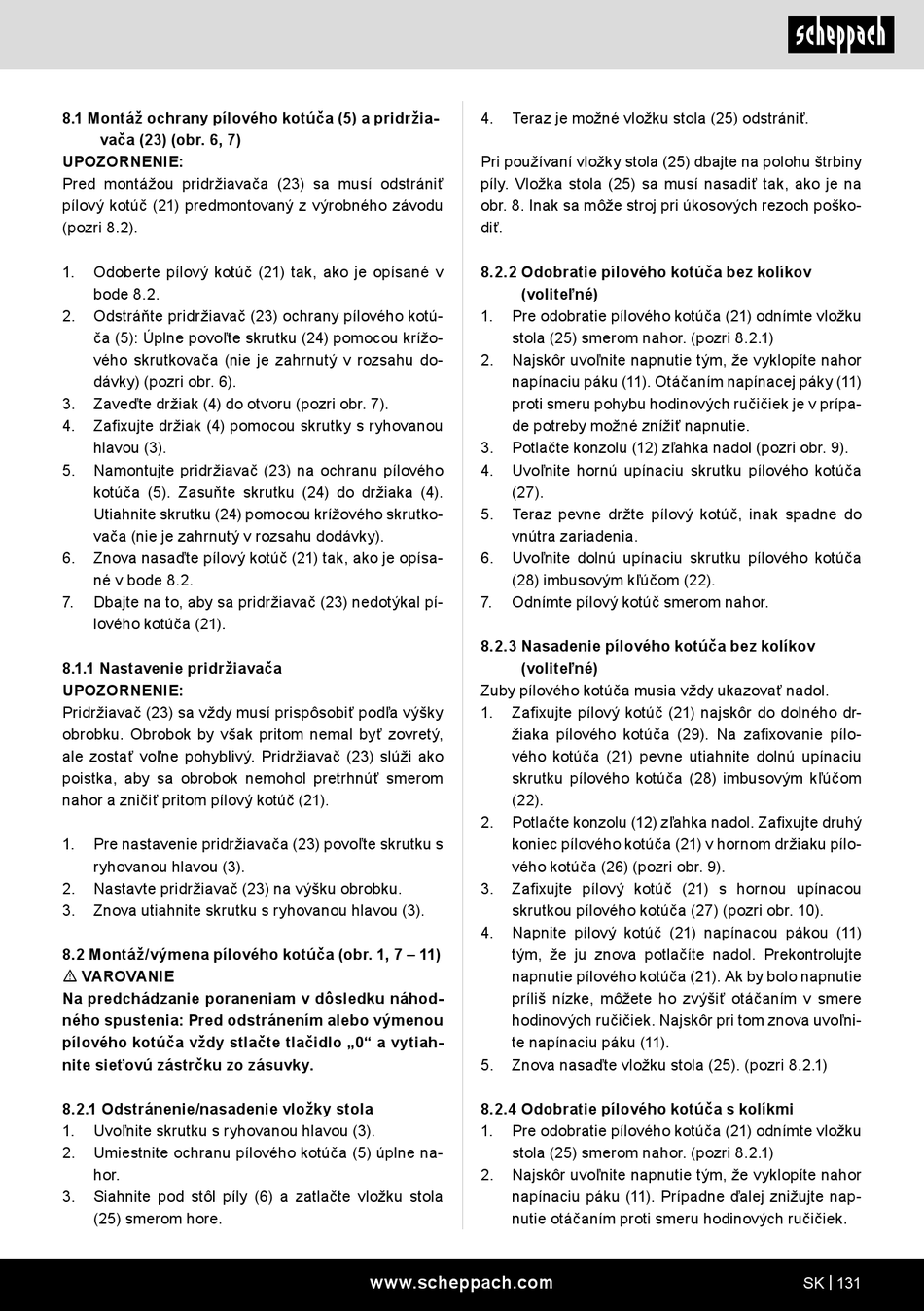

8.1 Montáž ochrany pílového kotúča (5) a pridržia-
vača (23) (obr. 6, 7)
UPOZORNENIE:
Pred montážou pridržiavača (23) sa musí odstrániť
pílový kotúč (21) predmontovaný z výrobného závodu
(pozri 8.2).
1. Odoberte pílový kotúč (21) tak, ako je opísané v
bode 8.2.
2. Odstráňte pridržiavač (23) ochrany pílového kotú-
ča (5): Úplne povoľte skrutku (24) pomocou krížo-
vého skrutkovača (nie je zahrnutý v rozsahu do-
dávky) (pozri obr. 6).
3. Zaveďte držiak (4) do otvoru (pozri obr. 7).
4. Zafixujte držiak (4) pomocou skrutky s ryhovanou
hlavou (3).
5. Namontujte pridržiavač (23) na ochranu pílového
kotúča (5). Zasuňte skrutku (24) do držiaka (4).
Utiahnite skrutku (24) pomocou krížového skrutko-
vača (nie je zahrnutý v rozsahu dodávky).
6. Znova nasaďte pílový kotúč (21) tak, ako je opísa-
né v bode 8.2.
7. Dbajte na to, aby sa pridržiavač (23) nedotýkal pí-
lového kotúča (21).
8.1.1 Nastavenie pridržiavača
UPOZORNENIE:
Pridržiavač (23) sa vždy musí prispôsobiť podľa výšky
obrobku. Obrobok by však pritom nemal byť zovretý,
ale zostať voľne pohyblivý. Pridržiavač (23) slúži ako
poistka, aby sa obrobok nemohol pretrhnúť smerom
nahor a zničiť pritom pílový kotúč (21).
1. Pre nastavenie pridržiavača (23) povoľte skrutku s
ryhovanou hlavou (3).
2. Nastavte pridržiavač (23) na výšku obrobku.
3. Znova utiahnite skrutku s ryhovanou hlavou (3).
8.2 Montáž/výmena pílového kotúča (obr. 1, 7 – 11)
m VAROVANIE
Na predchádzanie poraneniam v dôsledku náhod-
ného spustenia: Pred odstránením alebo výmenou
pílového kotúča vždy stlačte tlačidlo „0" a vytiah-
nite sieťovú zástrčku zo zásuvky.
8.2.1 Odstránenie/nasadenie vložky stola
1. Uvoľnite skrutku s ryhovanou hlavou (3).
2. Umiestnite ochranu pílového kotúča (5) úplne na-
hor.
3. Siahnite pod stôl píly (6) a zatlačte vložku stola
(25) smerom hore.
4. Teraz je možné vložku stola (25) odstrániť.
Pri používaní vložky stola (25) dbajte na polohu štrbiny
píly. Vložka stola (25) sa musí nasadiť tak, ako je na
obr. 8. Inak sa môže stroj pri úkosových rezoch poško-
diť.
8.2.2 Odobratie pílového kotúča bez kolíkov
(voliteľné)
1. Pre odobratie pílového kotúča (21) odnímte vložku
stola (25) smerom nahor. (pozri 8.2.1)
2. Najskôr uvoľnite napnutie tým, že vyklopíte nahor
napínaciu páku (11). Otáčaním napínacej páky (11)
proti smeru pohybu hodinových ručičiek je v prípa-
de potreby možné znížiť napnutie.
3. Potlačte konzolu (12) zľahka nadol (pozri obr. 9).
4. Uvoľnite hornú upínaciu skrutku pílového kotúča
(27).
5. Teraz pevne držte pílový kotúč, inak spadne do
vnútra zariadenia.
6. Uvoľnite dolnú upínaciu skrutku pílového kotúča
(28) imbusovým kľúčom (22).
7. Odnímte pílový kotúč smerom nahor.
8.2.3 Nasadenie pílového kotúča bez kolíkov
(voliteľné)
Zuby pílového kotúča musia vždy ukazovať nadol.
1. Zafixujte pílový kotúč (21) najskôr do dolného dr-
žiaka pílového kotúča (29). Na zafixovanie pílo-
vého kotúča (21) pevne utiahnite dolnú upínaciu
skrutku pílového kotúča (28) imbusovým kľúčom
(22).
2. Potlačte konzolu (12) zľahka nadol. Zafixujte druhý
koniec pílového kotúča (21) v hornom držiaku pílo-
vého kotúča (26) (pozri obr. 9).
3. Zafixujte pílový kotúč (21) s hornou upínacou
skrutkou pílového kotúča (27) (pozri obr. 10).
4. Napnite pílový kotúč (21) napínacou pákou (11)
tým, že ju znova potlačíte nadol. Prekontrolujte
napnutie pílového kotúča (21). Ak by bolo napnutie
príliš nízke, môžete ho zvýšiť otáčaním v smere
hodinových ručičiek. Najskôr pri tom znova uvoľni-
te napínaciu páku (11).
5. Znova nasaďte vložku stola (25). (pozri 8.2.1)
8.2.4 Odobratie pílového kotúča s kolíkmi
1. Pre odobratie pílového kotúča (21) odnímte vložku
stola (25) smerom nahor. (pozri 8.2.1)
2. Najskôr uvoľnite napnutie tým, že vyklopíte nahor
napínaciu páku (11). Prípadne ďalej znižujte nap-
nutie otáčaním proti smeru hodinových ručičiek.
