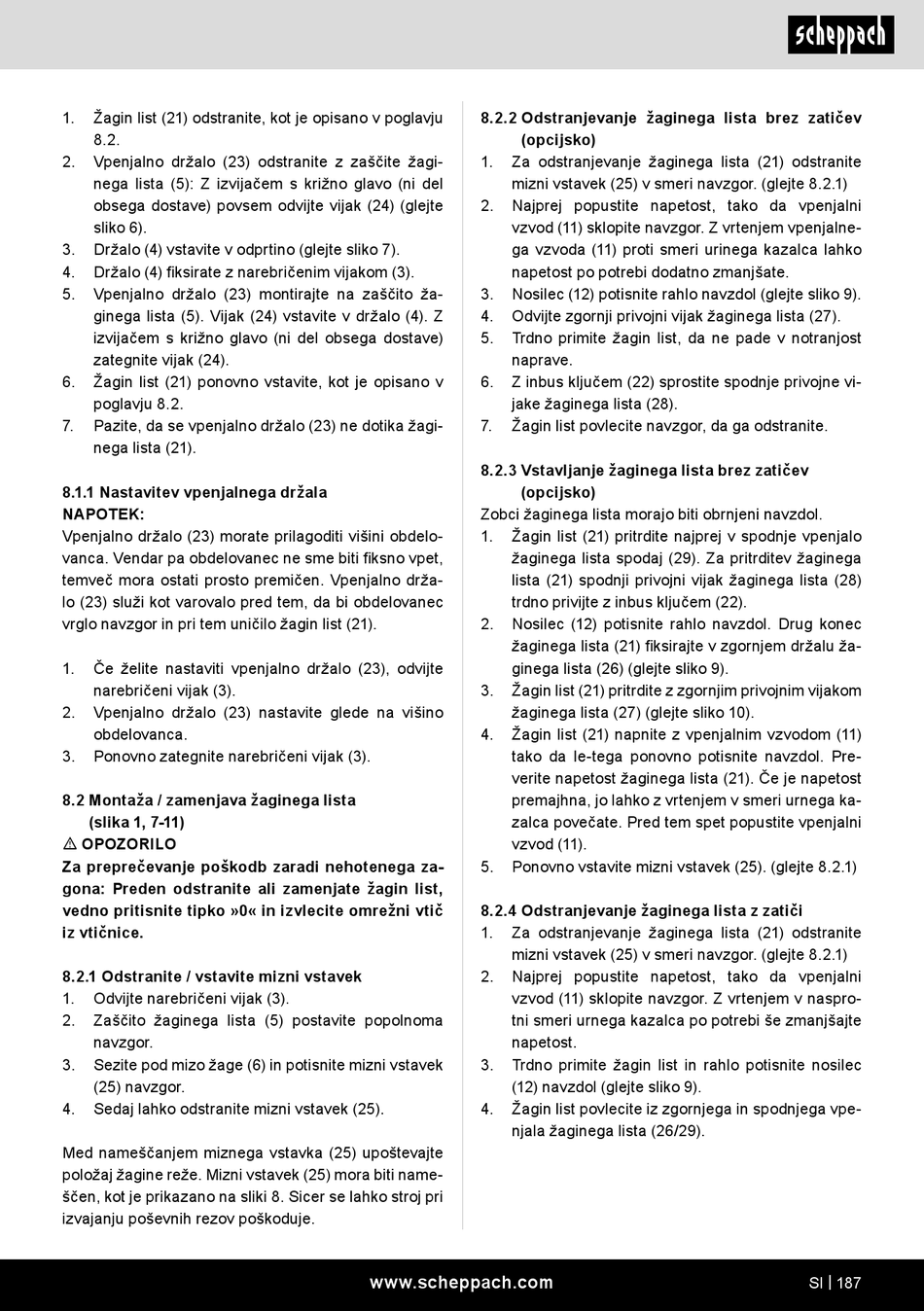

1. Žagin list (21) odstranite, kot je opisano v poglavju
8.2.
2. Vpenjalno držalo (23) odstranite z zaščite žagi-
nega lista (5): Z izvijačem s križno glavo (ni del
obsega dostave) povsem odvijte vijak (24) (glejte
sliko 6).
3. Držalo (4) vstavite v odprtino (glejte sliko 7).
4. Držalo (4) fiksirate z narebričenim vijakom (3).
5. Vpenjalno držalo (23) montirajte na zaščito ža-
ginega lista (5). Vijak (24) vstavite v držalo (4). Z
izvijačem s križno glavo (ni del obsega dostave)
zategnite vijak (24).
6. Žagin list (21) ponovno vstavite, kot je opisano v
poglavju 8.2.
7. Pazite, da se vpenjalno držalo (23) ne dotika žagi-
nega lista (21).
8.1.1 Nastavitev vpenjalnega držala
NAPOTEK:
Vpenjalno držalo (23) morate prilagoditi višini obdelo-
vanca. Vendar pa obdelovanec ne sme biti fiksno vpet,
temveč mora ostati prosto premičen. Vpenjalno drža-
lo (23) služi kot varovalo pred tem, da bi obdelovanec
vrglo navzgor in pri tem uničilo žagin list (21).
1. Če želite nastaviti vpenjalno držalo (23), odvijte
narebričeni vijak (3).
2. Vpenjalno držalo (23) nastavite glede na višino
obdelovanca.
3. Ponovno zategnite narebričeni vijak (3).
8.2 Montaža / zamenjava žaginega lista
(slika 1, 7-11)
m OPOZORILO
Za preprečevanje poškodb zaradi nehotenega za-
gona: Preden odstranite ali zamenjate žagin list,
vedno pritisnite tipko »0« in izvlecite omrežni vtič
iz vtičnice.
8.2.1 Odstranite / vstavite mizni vstavek
1. Odvijte narebričeni vijak (3).
2. Zaščito žaginega lista (5) postavite popolnoma
navzgor.
3. Sezite pod mizo žage (6) in potisnite mizni vstavek
(25) navzgor.
4. Sedaj lahko odstranite mizni vstavek (25).
Med nameščanjem miznega vstavka (25) upoštevajte
položaj žagine reže. Mizni vstavek (25) mora biti name-
ščen, kot je prikazano na sliki 8. Sicer se lahko stroj pri
izvajanju poševnih rezov poškoduje.
8.2.2 Odstranjevanje žaginega lista brez zatičev
(opcijsko)
1. Za odstranjevanje žaginega lista (21) odstranite
mizni vstavek (25) v smeri navzgor. (glejte 8.2.1)
2. Najprej popustite napetost, tako da vpenjalni
vzvod (11) sklopite navzgor. Z vrtenjem vpenjalne-
ga vzvoda (11) proti smeri urinega kazalca lahko
napetost po potrebi dodatno zmanjšate.
3. Nosilec (12) potisnite rahlo navzdol (glejte sliko 9).
4. Odvijte zgornji privojni vijak žaginega lista (27).
5. Trdno primite žagin list, da ne pade v notranjost
naprave.
6. Z inbus ključem (22) sprostite spodnje privojne vi-
jake žaginega lista (28).
7. Žagin list povlecite navzgor, da ga odstranite.
8.2.3 Vstavljanje žaginega lista brez zatičev
(opcijsko)
Zobci žaginega lista morajo biti obrnjeni navzdol.
1. Žagin list (21) pritrdite najprej v spodnje vpenjalo
žaginega lista spodaj (29). Za pritrditev žaginega
lista (21) spodnji privojni vijak žaginega lista (28)
trdno privijte z inbus ključem (22).
2. Nosilec (12) potisnite rahlo navzdol. Drug konec
žaginega lista (21) fiksirajte v zgornjem držalu ža-
ginega lista (26) (glejte sliko 9).
3. Žagin list (21) pritrdite z zgornjim privojnim vijakom
žaginega lista (27) (glejte sliko 10).
4. Žagin list (21) napnite z vpenjalnim vzvodom (11)
tako da le-tega ponovno potisnite navzdol. Pre-
verite napetost žaginega lista (21). Če je napetost
premajhna, jo lahko z vrtenjem v smeri urnega ka-
zalca povečate. Pred tem spet popustite vpenjalni
vzvod (11).
5. Ponovno vstavite mizni vstavek (25). (glejte 8.2.1)
8.2.4 Odstranjevanje žaginega lista z zatiči
1. Za odstranjevanje žaginega lista (21) odstranite
mizni vstavek (25) v smeri navzgor. (glejte 8.2.1)
2. Najprej popustite napetost, tako da vpenjalni
vzvod (11) sklopite navzgor. Z vrtenjem v naspro-
tni smeri urnega kazalca po potrebi še zmanjšajte
napetost.
3. Trdno primite žagin list in rahlo potisnite nosilec
(12) navzdol (glejte sliko 9).
4. Žagin list povlecite iz zgornjega in spodnjega vpe-
njala žaginega lista (26/29).
