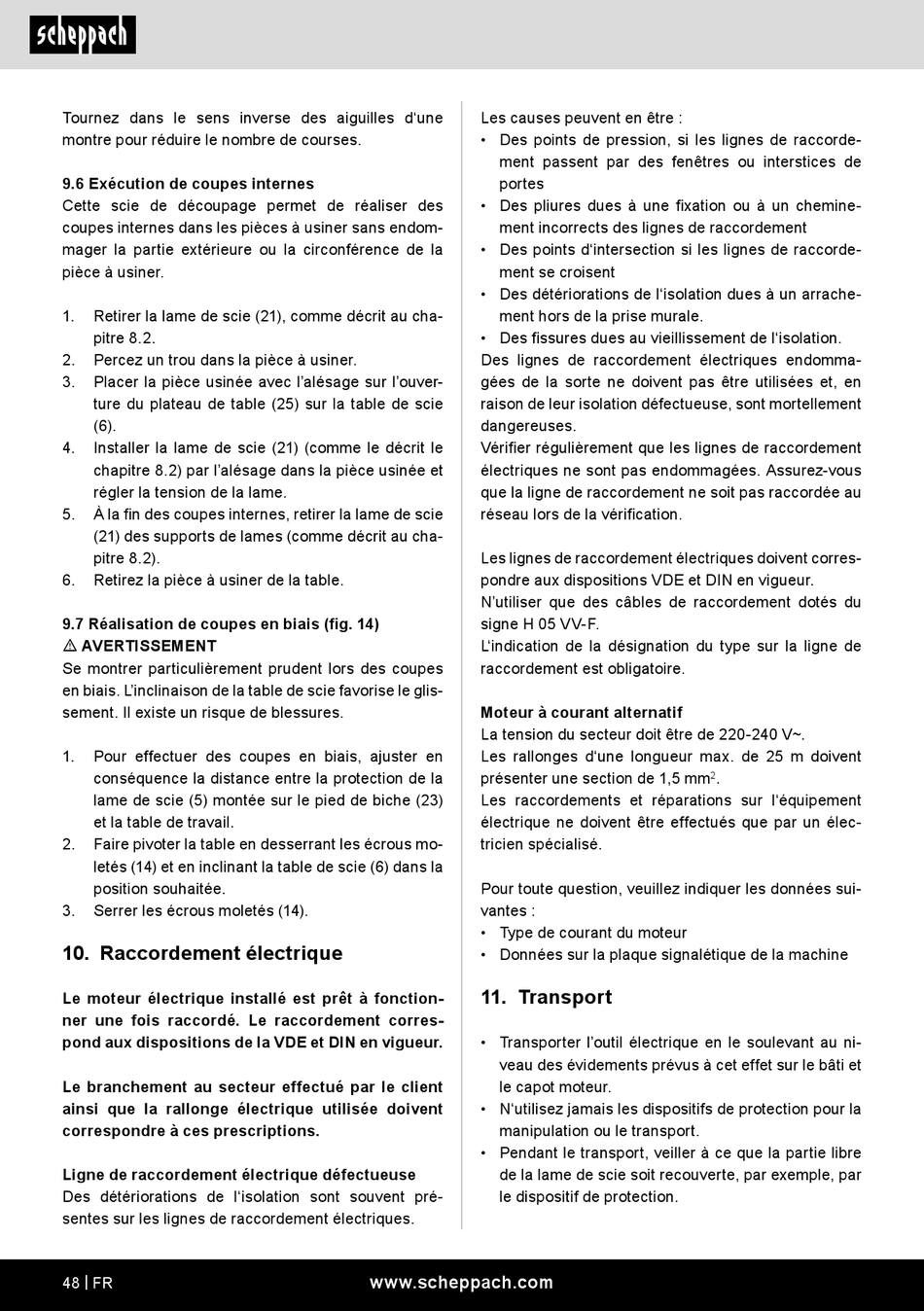

Tournez dans le sens inverse des aiguilles d'une
montre pour réduire le nombre de courses.
9.6 Exécution de coupes internes
Cette scie de découpage permet de réaliser des
coupes internes dans les pièces à usiner sans endom-
mager la partie extérieure ou la circonférence de la
pièce à usiner.
1. Retirer la lame de scie (21), comme décrit au cha-
pitre 8.2.
2. Percez un trou dans la pièce à usiner.
3. Placer la pièce usinée avec l'alésage sur l'ouver-
ture du plateau de table (25) sur la table de scie
(6).
4. Installer la lame de scie (21) (comme le décrit le
chapitre 8.2) par l'alésage dans la pièce usinée et
régler la tension de la lame.
5. À la fin des coupes internes, retirer la lame de scie
(21) des supports de lames (comme décrit au cha-
pitre 8.2).
6. Retirez la pièce à usiner de la table.
9.7 Réalisation de coupes en biais (fig. 14)
m AVERTISSEMENT
Se montrer particulièrement prudent lors des coupes
en biais. L'inclinaison de la table de scie favorise le glis-
sement. Il existe un risque de blessures.
1. Pour effectuer des coupes en biais, ajuster en
conséquence la distance entre la protection de la
lame de scie (5) montée sur le pied de biche (23)
et la table de travail.
2. Faire pivoter la table en desserrant les écrous mo-
letés (14) et en inclinant la table de scie (6) dans la
position souhaitée.
3. Serrer les écrous moletés (14).
10. Raccordement électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client
ainsi que la rallonge électrique utilisée doivent
correspondre à ces prescriptions.
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
48 | FR
Les causes peuvent en être :
• Des points de pression, si les lignes de raccorde-
ment passent par des fenêtres ou interstices de
portes
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement
• Des points d'intersection si les lignes de raccorde-
ment se croisent
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortellement
dangereuses.
Vérifier régulièrement que les lignes de raccordement
électriques ne sont pas endommagées. Assurez-vous
que la ligne de raccordement ne soit pas raccordée au
réseau lors de la vérification.
Les lignes de raccordement électriques doivent corres-
pondre aux dispositions VDE et DIN en vigueur.
N'utiliser que des câbles de raccordement dotés du
signe H 05 VV-F.
L'indication de la désignation du type sur la ligne de
raccordement est obligatoire.
Moteur à courant alternatif
La tension du secteur doit être de 220-240 V~.
Les rallonges d'une longueur max. de 25 m doivent
présenter une section de 1,5 mm
Les raccordements et réparations sur l'équipement
électrique ne doivent être effectués que par un élec-
tricien spécialisé.
Pour toute question, veuillez indiquer les données sui-
vantes :
• Type de courant du moteur
• Données sur la plaque signalétique de la machine

11. Transport

• Transporter l'outil électrique en le soulevant au ni-
veau des évidements prévus à cet effet sur le bâti et
le capot moteur.
• N'utilisez jamais les dispositifs de protection pour la
manipulation ou le transport.
• Pendant le transport, veiller à ce que la partie libre
de la lame de scie soit recouverte, par exemple, par
le dispositif de protection.
