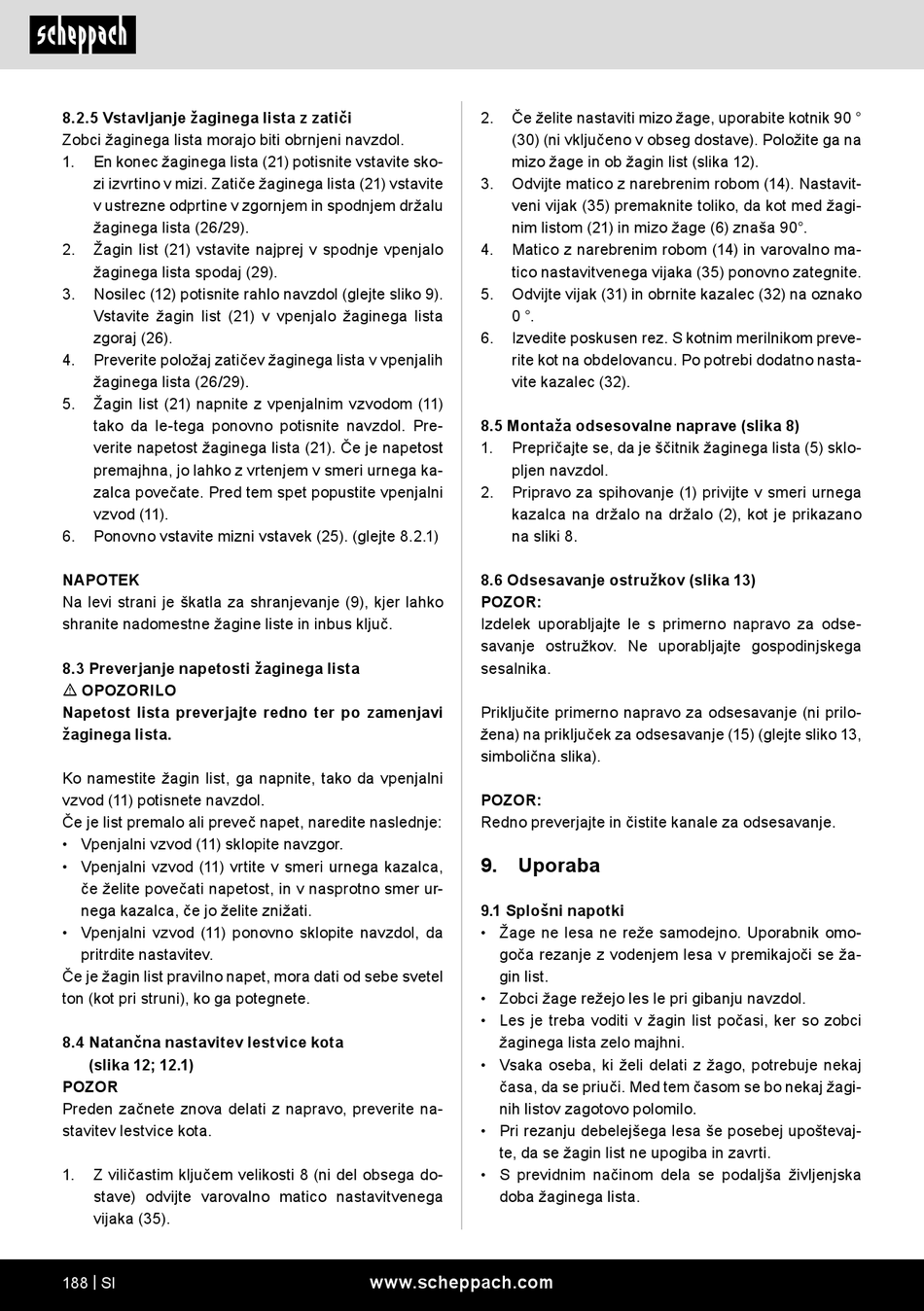

8.2.5 Vstavljanje žaginega lista z zatiči
Zobci žaginega lista morajo biti obrnjeni navzdol.
1. En konec žaginega lista (21) potisnite vstavite sko-
zi izvrtino v mizi. Zatiče žaginega lista (21) vstavite
v ustrezne odprtine v zgornjem in spodnjem držalu
žaginega lista (26/29).
2. Žagin list (21) vstavite najprej v spodnje vpenjalo
žaginega lista spodaj (29).
3. Nosilec (12) potisnite rahlo navzdol (glejte sliko 9).
Vstavite žagin list (21) v vpenjalo žaginega lista
zgoraj (26).
4. Preverite položaj zatičev žaginega lista v vpenjalih
žaginega lista (26/29).
5. Žagin list (21) napnite z vpenjalnim vzvodom (11)
tako da le-tega ponovno potisnite navzdol. Pre-
verite napetost žaginega lista (21). Če je napetost
premajhna, jo lahko z vrtenjem v smeri urnega ka-
zalca povečate. Pred tem spet popustite vpenjalni
vzvod (11).
6. Ponovno vstavite mizni vstavek (25). (glejte 8.2.1)
NAPOTEK
Na levi strani je škatla za shranjevanje (9), kjer lahko
shranite nadomestne žagine liste in inbus ključ.
8.3 Preverjanje napetosti žaginega lista
m OPOZORILO
Napetost lista preverjajte redno ter po zamenjavi
žaginega lista.
Ko namestite žagin list, ga napnite, tako da vpenjalni
vzvod (11) potisnete navzdol.
Če je list premalo ali preveč napet, naredite naslednje:
• Vpenjalni vzvod (11) sklopite navzgor.
• Vpenjalni vzvod (11) vrtite v smeri urnega kazalca,
če želite povečati napetost, in v nasprotno smer ur-
nega kazalca, če jo želite znižati.
• Vpenjalni vzvod (11) ponovno sklopite navzdol, da
pritrdite nastavitev.
Če je žagin list pravilno napet, mora dati od sebe svetel
ton (kot pri struni), ko ga potegnete.
8.4 Natančna nastavitev lestvice kota
(slika 12; 12.1)
POZOR
Preden začnete znova delati z napravo, preverite na-
stavitev lestvice kota.
1. Z viličastim ključem velikosti 8 (ni del obsega do-
stave) odvijte varovalno matico nastavitvenega
vijaka (35).
188 | SI
2. Če želite nastaviti mizo žage, uporabite kotnik 90 °
(30) (ni vključeno v obseg dostave). Položite ga na
mizo žage in ob žagin list (slika 12).
3. Odvijte matico z narebrenim robom (14). Nastavit-
veni vijak (35) premaknite toliko, da kot med žagi-
nim listom (21) in mizo žage (6) znaša 90°.
4. Matico z narebrenim robom (14) in varovalno ma-
tico nastavitvenega vijaka (35) ponovno zategnite.
5. Odvijte vijak (31) in obrnite kazalec (32) na oznako
0 °.
6. Izvedite poskusen rez. S kotnim merilnikom preve-
rite kot na obdelovancu. Po potrebi dodatno nasta-
vite kazalec (32).
8.5 Montaža odsesovalne naprave (slika 8)
1. Prepričajte se, da je ščitnik žaginega lista (5) sklo-
pljen navzdol.
2. Pripravo za spihovanje (1) privijte v smeri urnega
kazalca na držalo na držalo (2), kot je prikazano
na sliki 8.
8.6 Odsesavanje ostružkov (slika 13)
POZOR:
Izdelek uporabljajte le s primerno napravo za odse-
savanje ostružkov. Ne uporabljajte gospodinjskega
sesalnika.
Priključite primerno napravo za odsesavanje (ni prilo-
žena) na priključek za odsesavanje (15) (glejte sliko 13,
simbolična slika).
POZOR:
Redno preverjajte in čistite kanale za odsesavanje.
9.

Uporaba

9.1 Splošni napotki
• Žage ne lesa ne reže samodejno. Uporabnik omo-
goča rezanje z vodenjem lesa v premikajoči se ža-
gin list.
• Zobci žage režejo les le pri gibanju navzdol.
• Les je treba voditi v žagin list počasi, ker so zobci
žaginega lista zelo majhni.
• Vsaka oseba, ki želi delati z žago, potrebuje nekaj
časa, da se priuči. Med tem časom se bo nekaj žagi-
nih listov zagotovo polomilo.
• Pri rezanju debelejšega lesa še posebej upoštevaj-
te, da se žagin list ne upogiba in zavrti.
• S previdnim načinom dela se podaljša življenjska
doba žaginega lista.
