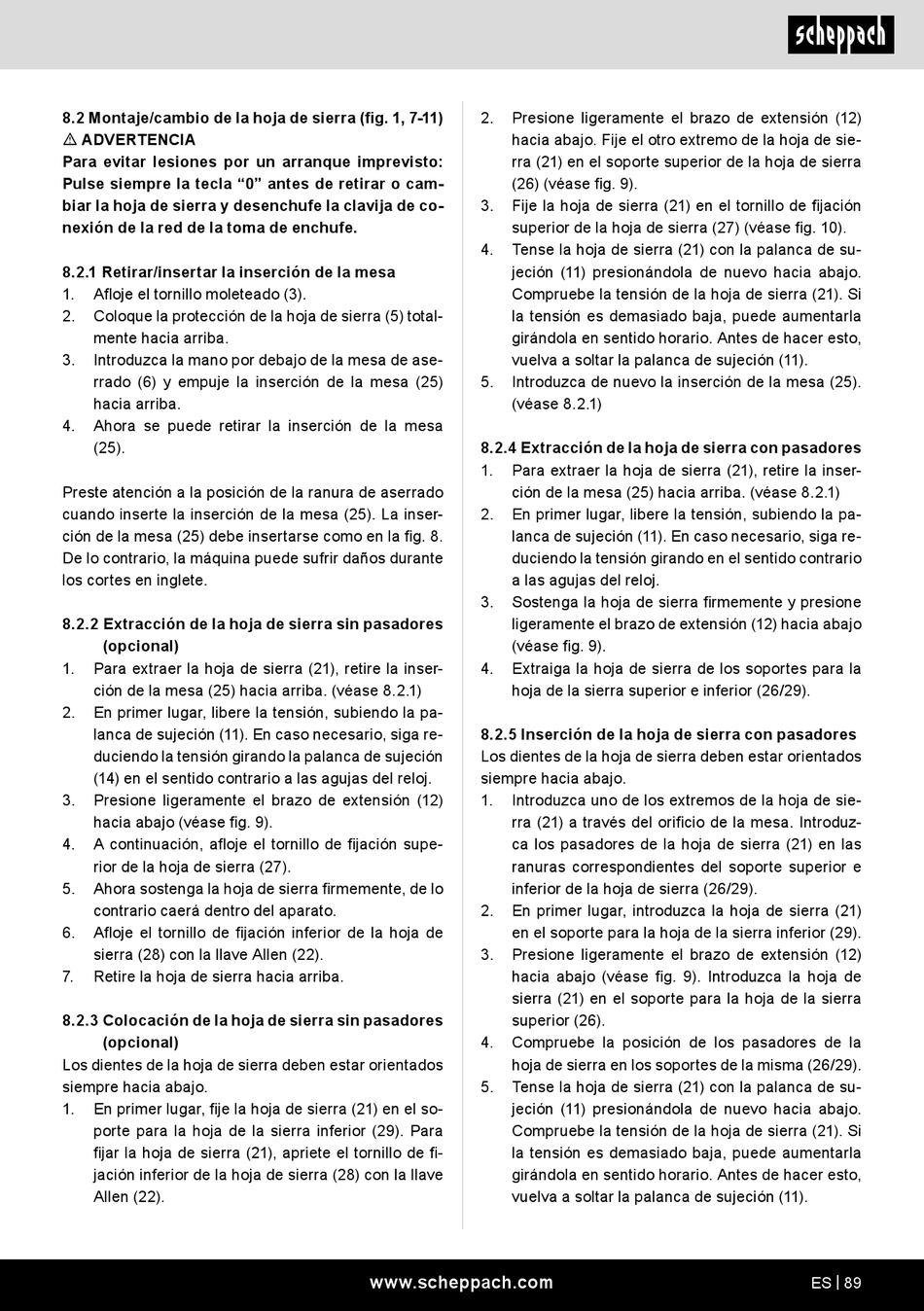

Scheppach SD1600V Original Bedienungsanleitung Seite 89

8.2 Montaje/cambio de la hoja de sierra (fig. 1, 7-11)
m ADVERTENCIA
Para evitar lesiones por un arranque imprevisto:
Pulse siempre la tecla "0" antes de retirar o cam-
biar la hoja de sierra y desenchufe la clavija de co-
nexión de la red de la toma de enchufe.
8.2.1 Retirar/insertar la inserción de la mesa
1. Afloje el tornillo moleteado (3).
2. Coloque la protección de la hoja de sierra (5) total-
mente hacia arriba.
3. Introduzca la mano por debajo de la mesa de ase-
rrado (6) y empuje la inserción de la mesa (25)
hacia arriba.
4. Ahora se puede retirar la inserción de la mesa
(25).
Preste atención a la posición de la ranura de aserrado
cuando inserte la inserción de la mesa (25). La inser-
ción de la mesa (25) debe insertarse como en la fig. 8.
De lo contrario, la máquina puede sufrir daños durante
los cortes en inglete.
8.2.2 Extracción de la hoja de sierra sin pasadores
(opcional)
1. Para extraer la hoja de sierra (21), retire la inser-
ción de la mesa (25) hacia arriba. (véase 8.2.1)
2. En primer lugar, libere la tensión, subiendo la pa-
lanca de sujeción (11). En caso necesario, siga re-
duciendo la tensión girando la palanca de sujeción
(14) en el sentido contrario a las agujas del reloj.
3. Presione ligeramente el brazo de extensión (12)
hacia abajo (véase fig. 9).
4. A continuación, afloje el tornillo de fijación supe-
rior de la hoja de sierra (27).
5. Ahora sostenga la hoja de sierra firmemente, de lo
contrario caerá dentro del aparato.
6. Afloje el tornillo de fijación inferior de la hoja de
sierra (28) con la llave Allen (22).
7. Retire la hoja de sierra hacia arriba.
8.2.3 Colocación de la hoja de sierra sin pasadores
(opcional)
Los dientes de la hoja de sierra deben estar orientados
siempre hacia abajo.
1. En primer lugar, fije la hoja de sierra (21) en el so-
porte para la hoja de la sierra inferior (29). Para
fijar la hoja de sierra (21), apriete el tornillo de fi-
jación inferior de la hoja de sierra (28) con la llave
Allen (22).
2. Presione ligeramente el brazo de extensión (12)
hacia abajo. Fije el otro extremo de la hoja de sie-
rra (21) en el soporte superior de la hoja de sierra
(26) (véase fig. 9).
3. Fije la hoja de sierra (21) en el tornillo de fijación
superior de la hoja de sierra (27) (véase fig. 10).
4. Tense la hoja de sierra (21) con la palanca de su-
jeción (11) presionándola de nuevo hacia abajo.
Compruebe la tensión de la hoja de sierra (21). Si
la tensión es demasiado baja, puede aumentarla
girándola en sentido horario. Antes de hacer esto,
vuelva a soltar la palanca de sujeción (11).
5. Introduzca de nuevo la inserción de la mesa (25).
(véase 8.2.1)
8.2.4 Extracción de la hoja de sierra con pasadores
1. Para extraer la hoja de sierra (21), retire la inser-
ción de la mesa (25) hacia arriba. (véase 8.2.1)
2. En primer lugar, libere la tensión, subiendo la pa-
lanca de sujeción (11). En caso necesario, siga re-
duciendo la tensión girando en el sentido contrario
a las agujas del reloj.
3. Sostenga la hoja de sierra firmemente y presione
ligeramente el brazo de extensión (12) hacia abajo
(véase fig. 9).
4. Extraiga la hoja de sierra de los soportes para la
hoja de la sierra superior e inferior (26/29).
8.2.5 Inserción de la hoja de sierra con pasadores
Los dientes de la hoja de sierra deben estar orientados
siempre hacia abajo.
1. Introduzca uno de los extremos de la hoja de sie-
rra (21) a través del orificio de la mesa. Introduz-
ca los pasadores de la hoja de sierra (21) en las
ranuras correspondientes del soporte superior e
inferior de la hoja de sierra (26/29).
2. En primer lugar, introduzca la hoja de sierra (21)
en el soporte para la hoja de la sierra inferior (29).
3. Presione ligeramente el brazo de extensión (12)
hacia abajo (véase fig. 9). Introduzca la hoja de
sierra (21) en el soporte para la hoja de la sierra
superior (26).
4. Compruebe la posición de los pasadores de la
hoja de sierra en los soportes de la misma (26/29).
5. Tense la hoja de sierra (21) con la palanca de su-
jeción (11) presionándola de nuevo hacia abajo.
Compruebe la tensión de la hoja de sierra (21). Si
la tensión es demasiado baja, puede aumentarla
girándola en sentido horario. Antes de hacer esto,
vuelva a soltar la palanca de sujeción (11).
