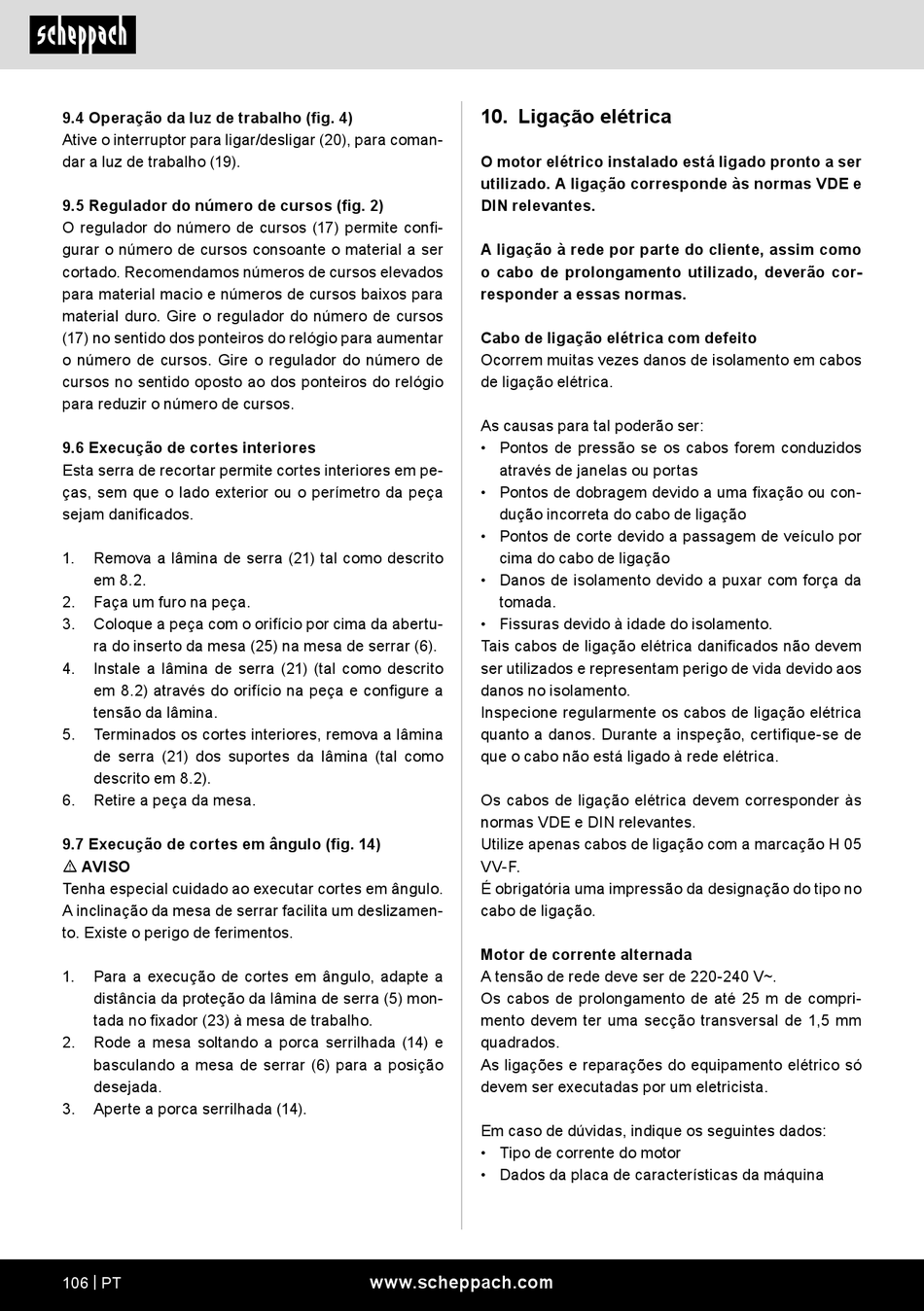

9.4 Operação da luz de trabalho (fig. 4)
Ative o interruptor para ligar/desligar (20), para coman-
dar a luz de trabalho (19).
9.5 Regulador do número de cursos (fig. 2)
O regulador do número de cursos (17) permite confi-
gurar o número de cursos consoante o material a ser
cortado. Recomendamos números de cursos elevados
para material macio e números de cursos baixos para
material duro. Gire o regulador do número de cursos
(17) no sentido dos ponteiros do relógio para aumentar
o número de cursos. Gire o regulador do número de
cursos no sentido oposto ao dos ponteiros do relógio
para reduzir o número de cursos.
9.6 Execução de cortes interiores
Esta serra de recortar permite cortes interiores em pe-
ças, sem que o lado exterior ou o perímetro da peça
sejam danificados.
1. Remova a lâmina de serra (21) tal como descrito
em 8.2.
2. Faça um furo na peça.
3. Coloque a peça com o orifício por cima da abertu-
ra do inserto da mesa (25) na mesa de serrar (6).
4. Instale a lâmina de serra (21) (tal como descrito
em 8.2) através do orifício na peça e configure a
tensão da lâmina.
5. Terminados os cortes interiores, remova a lâmina
de serra (21) dos suportes da lâmina (tal como
descrito em 8.2).
6. Retire a peça da mesa.
9.7 Execução de cortes em ângulo (fig. 14)
m AVISO
Tenha especial cuidado ao executar cortes em ângulo.
A inclinação da mesa de serrar facilita um deslizamen-
to. Existe o perigo de ferimentos.
1. Para a execução de cortes em ângulo, adapte a
distância da proteção da lâmina de serra (5) mon-
tada no fixador (23) à mesa de trabalho.
2. Rode a mesa soltando a porca serrilhada (14) e
basculando a mesa de serrar (6) para a posição
desejada.
3. Aperte a porca serrilhada (14).
106 | PT
10. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação corresponde às normas VDE e
DIN relevantes.
A ligação à rede por parte do cliente, assim como
o cabo de prolongamento utilizado, deverão cor-
responder a essas normas.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas para tal poderão ser:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas
• Pontos de dobragem devido a uma fixação ou con-
dução incorreta do cabo de ligação
• Pontos de corte devido a passagem de veículo por
cima do cabo de ligação
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem
ser utilizados e representam perigo de vida devido aos
danos no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de
que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às
normas VDE e DIN relevantes.
Utilize apenas cabos de ligação com a marcação H 05
VV-F.
É obrigatória uma impressão da designação do tipo no
cabo de ligação.
Motor de corrente alternada
A tensão de rede deve ser de 220-240 V~.
Os cabos de prolongamento de até 25 m de compri-
mento devem ter uma secção transversal de 1,5 mm
quadrados.
As ligações e reparações do equipamento elétrico só
devem ser executadas por um eletricista.
Em caso de dúvidas, indique os seguintes dados:
• Tipo de corrente do motor
• Dados da placa de características da máquina
