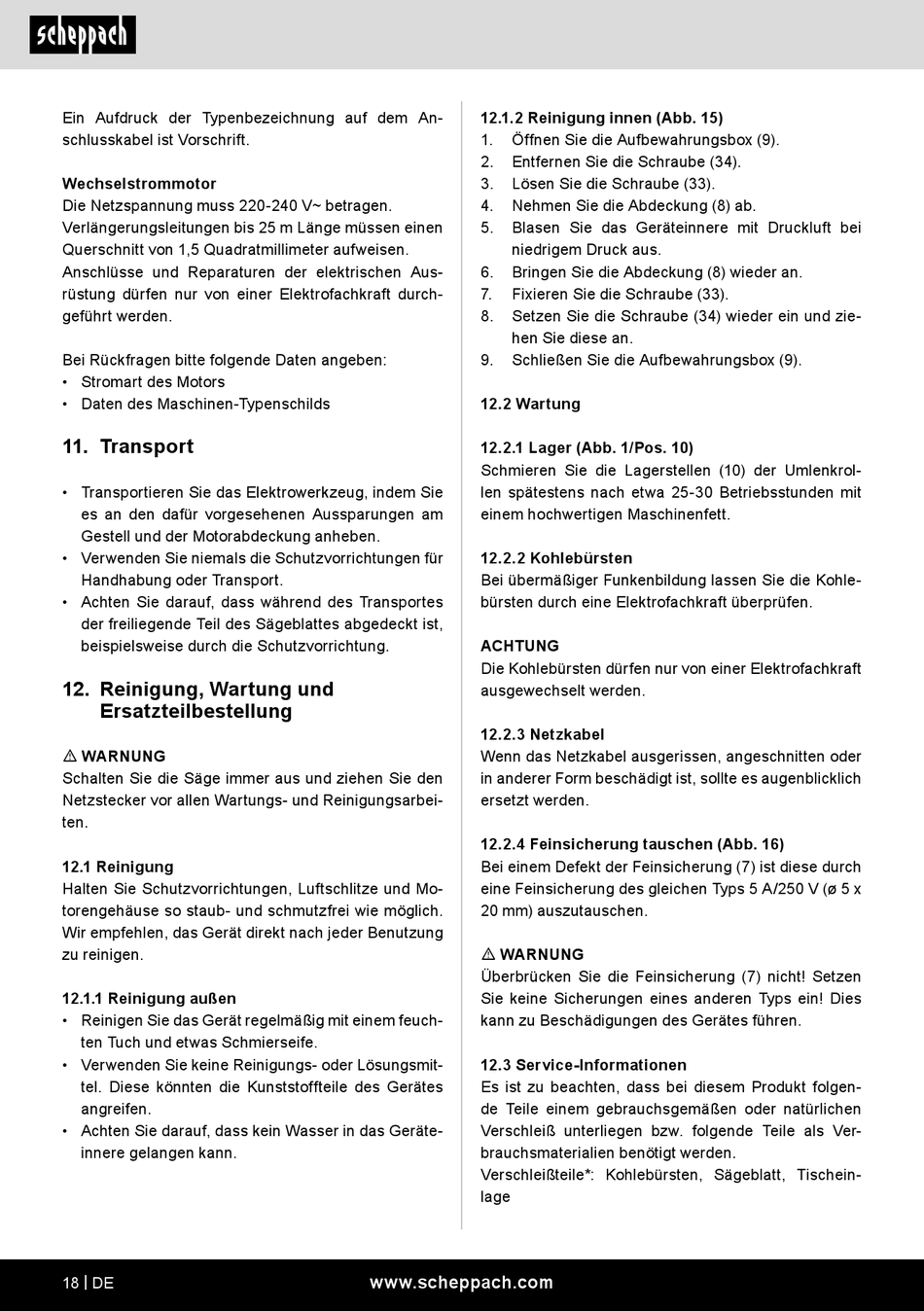

Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
Die Netzspannung muss 220-240 V~ betragen.
Verlängerungsleitungen bis 25 m Länge müssen einen
Querschnitt von 1,5 Quadratmillimeter aufweisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektrofachkraft durch-
geführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschilds

11. Transport

• Transportieren Sie das Elektrowerkzeug, indem Sie
es an den dafür vorgesehenen Aussparungen am
Gestell und der Motorabdeckung anheben.
• Verwenden Sie niemals die Schutzvorrichtungen für
Handhabung oder Transport.
• Achten Sie darauf, dass während des Transportes
der freiliegende Teil des Sägeblattes abgedeckt ist,
beispielsweise durch die Schutzvorrichtung.
12. Reinigung, Wartung und
Ersatzteilbestellung
m WARNUNG
Schalten Sie die Säge immer aus und ziehen Sie den
Netzstecker vor allen Wartungs- und Reinigungsarbei-
ten.
12.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengehäuse so staub- und schmutzfrei wie möglich.
Wir empfehlen, das Gerät direkt nach jeder Benutzung
zu reinigen.
12.1.1 Reinigung außen
• Reinigen Sie das Gerät regelmäßig mit einem feuch-
ten Tuch und etwas Schmierseife.
• Verwenden Sie keine Reinigungs- oder Lösungsmit-
tel. Diese könnten die Kunststoffteile des Gerätes
angreifen.
• Achten Sie darauf, dass kein Wasser in das Geräte-
innere gelangen kann.
18 | DE
12.1.2 Reinigung innen (Abb. 15)
1. Öffnen Sie die Aufbewahrungsbox (9).
2. Entfernen Sie die Schraube (34).
3. Lösen Sie die Schraube (33).
4. Nehmen Sie die Abdeckung (8) ab.
5. Blasen Sie das Geräteinnere mit Druckluft bei
niedrigem Druck aus.
6. Bringen Sie die Abdeckung (8) wieder an.
7. Fixieren Sie die Schraube (33).
8. Setzen Sie die Schraube (34) wieder ein und zie-
hen Sie diese an.
9. Schließen Sie die Aufbewahrungsbox (9).
12.2 Wartung
12.2.1 Lager (Abb. 1/Pos. 10)
Schmieren Sie die Lagerstellen (10) der Umlenkrol-
len spätestens nach etwa 25-30 Betriebsstunden mit
einem hochwertigen Maschinenfett.
12.2.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die Kohle-
bürsten durch eine Elektrofachkraft überprüfen.
ACHTUNG
Die Kohlebürsten dürfen nur von einer Elektrofachkraft
ausgewechselt werden.
12.2.3 Netzkabel
Wenn das Netzkabel ausgerissen, angeschnitten oder
in anderer Form beschädigt ist, sollte es augenblicklich
ersetzt werden.
12.2.4 Feinsicherung tauschen (Abb. 16)
Bei einem Defekt der Feinsicherung (7) ist diese durch
eine Feinsicherung des gleichen Typs 5 A/250 V (ø 5 x
20 mm) auszutauschen.
m WARNUNG
Überbrücken Sie die Feinsicherung (7) nicht! Setzen
Sie keine Sicherungen eines anderen Typs ein! Dies
kann zu Beschädigungen des Gerätes führen.
12.3 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Tischein-
lage
