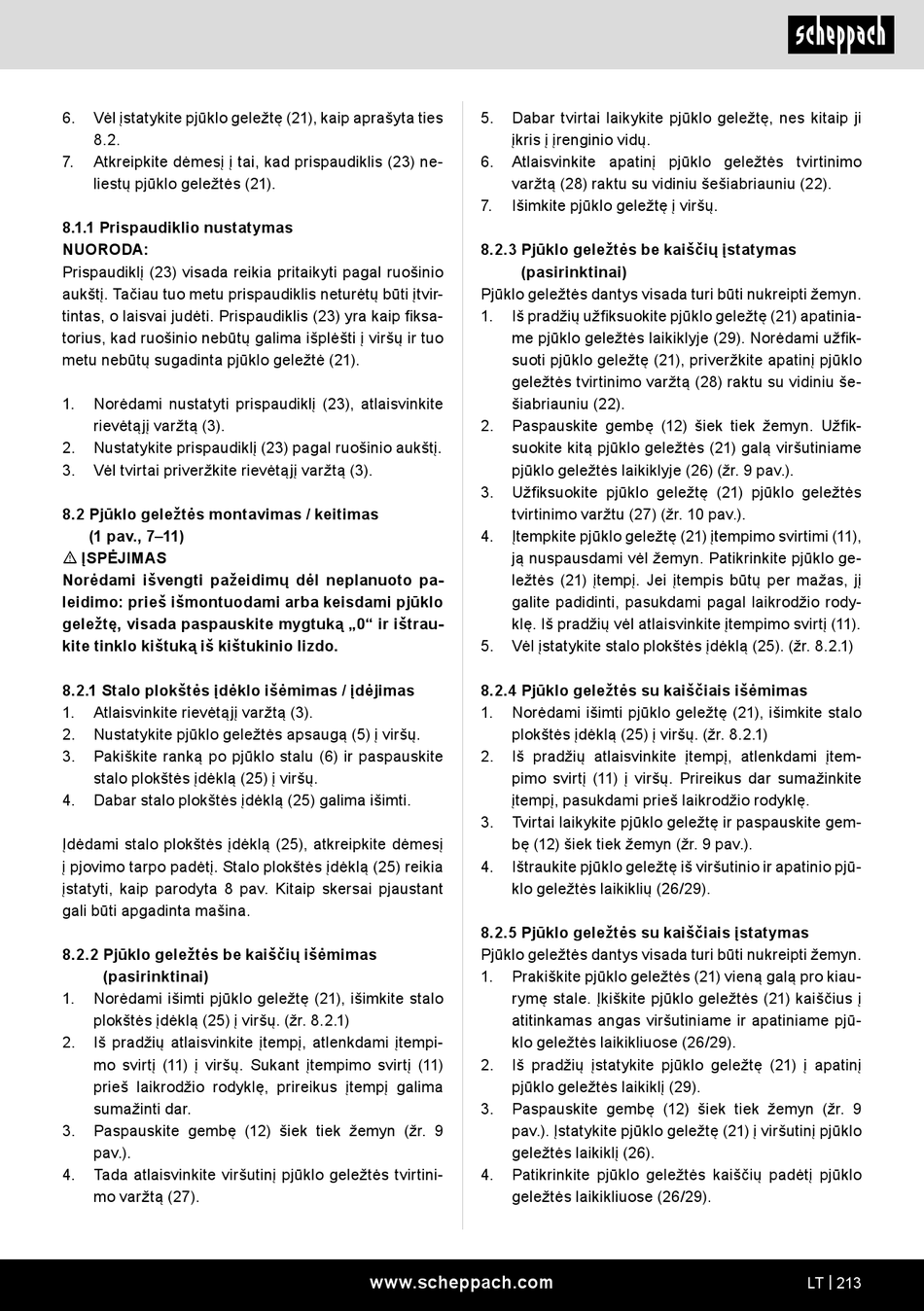

6. Vėl įstatykite pjūklo geležtę (21), kaip aprašyta ties
8.2.
7. Atkreipkite dėmesį į tai, kad prispaudiklis (23) ne-
liestų pjūklo geležtės (21).
8.1.1 Prispaudiklio nustatymas
NUORODA:
Prispaudiklį (23) visada reikia pritaikyti pagal ruošinio
aukštį. Tačiau tuo metu prispaudiklis neturėtų būti įtvir-
tintas, o laisvai judėti. Prispaudiklis (23) yra kaip fiksa-
torius, kad ruošinio nebūtų galima išplėšti į viršų ir tuo
metu nebūtų sugadinta pjūklo geležtė (21).
1. Norėdami nustatyti prispaudiklį (23), atlaisvinkite
rievėtąjį varžtą (3).
2. Nustatykite prispaudiklį (23) pagal ruošinio aukštį.
3. Vėl tvirtai priveržkite rievėtąjį varžtą (3).
8.2 Pjūklo geležtės montavimas / keitimas
(1 pav., 7–11)
m ĮSPĖJIMAS
Norėdami išvengti pažeidimų dėl neplanuoto pa-
leidimo: prieš išmontuodami arba keisdami pjūklo
geležtę, visada paspauskite mygtuką „0" ir ištrau-
kite tinklo kištuką iš kištukinio lizdo.
8.2.1 Stalo plokštės įdėklo išėmimas / įdėjimas
1. Atlaisvinkite rievėtąjį varžtą (3).
2. Nustatykite pjūklo geležtės apsaugą (5) į viršų.
3. Pakiškite ranką po pjūklo stalu (6) ir paspauskite
stalo plokštės įdėklą (25) į viršų.
4. Dabar stalo plokštės įdėklą (25) galima išimti.
Įdėdami stalo plokštės įdėklą (25), atkreipkite dėmesį
į pjovimo tarpo padėtį. Stalo plokštės įdėklą (25) reikia
įstatyti, kaip parodyta 8 pav. Kitaip skersai pjaustant
gali būti apgadinta mašina.
8.2.2 Pjūklo geležtės be kaiščių išėmimas
(pasirinktinai)
1. Norėdami išimti pjūklo geležtę (21), išimkite stalo
plokštės įdėklą (25) į viršų. (žr. 8.2.1)
2. Iš pradžių atlaisvinkite įtempį, atlenkdami įtempi-
mo svirtį (11) į viršų. Sukant įtempimo svirtį (11)
prieš laikrodžio rodyklę, prireikus įtempį galima
sumažinti dar.
3. Paspauskite gembę (12) šiek tiek žemyn (žr. 9
pav.).
4. Tada atlaisvinkite viršutinį pjūklo geležtės tvirtini-
mo varžtą (27).
5. Dabar tvirtai laikykite pjūklo geležtę, nes kitaip ji
įkris į įrenginio vidų.
6. Atlaisvinkite apatinį pjūklo geležtės tvirtinimo
varžtą (28) raktu su vidiniu šešiabriauniu (22).
7. Išimkite pjūklo geležtę į viršų.
8.2.3 Pjūklo geležtės be kaiščių įstatymas
(pasirinktinai)
Pjūklo geležtės dantys visada turi būti nukreipti žemyn.
1. Iš pradžių užfiksuokite pjūklo geležtę (21) apatinia-
me pjūklo geležtės laikiklyje (29). Norėdami užfik-
suoti pjūklo geležtę (21), priveržkite apatinį pjūklo
geležtės tvirtinimo varžtą (28) raktu su vidiniu še-
šiabriauniu (22).
2. Paspauskite gembę (12) šiek tiek žemyn. Užfik-
suokite kitą pjūklo geležtės (21) galą viršutiniame
pjūklo geležtės laikiklyje (26) (žr. 9 pav.).
3. Užfiksuokite pjūklo geležtę (21) pjūklo geležtės
tvirtinimo varžtu (27) (žr. 10 pav.).
4. Įtempkite pjūklo geležtę (21) įtempimo svirtimi (11),
ją nuspausdami vėl žemyn. Patikrinkite pjūklo ge-
ležtės (21) įtempį. Jei įtempis būtų per mažas, jį
galite padidinti, pasukdami pagal laikrodžio rody-
klę. Iš pradžių vėl atlaisvinkite įtempimo svirtį (11).
5. Vėl įstatykite stalo plokštės įdėklą (25). (žr. 8.2.1)
8.2.4 Pjūklo geležtės su kaiščiais išėmimas
1. Norėdami išimti pjūklo geležtę (21), išimkite stalo
plokštės įdėklą (25) į viršų. (žr. 8.2.1)
2. Iš pradžių atlaisvinkite įtempį, atlenkdami įtem-
pimo svirtį (11) į viršų. Prireikus dar sumažinkite
įtempį, pasukdami prieš laikrodžio rodyklę.
3. Tvirtai laikykite pjūklo geležtę ir paspauskite gem-
bę (12) šiek tiek žemyn (žr. 9 pav.).
4. Ištraukite pjūklo geležtę iš viršutinio ir apatinio pjū-
klo geležtės laikiklių (26/29).
8.2.5 Pjūklo geležtės su kaiščiais įstatymas
Pjūklo geležtės dantys visada turi būti nukreipti žemyn.
1. Prakiškite pjūklo geležtės (21) vieną galą pro kiau-
rymę stale. Įkiškite pjūklo geležtės (21) kaiščius į
atitinkamas angas viršutiniame ir apatiniame pjū-
klo geležtės laikikliuose (26/29).
2. Iš pradžių įstatykite pjūklo geležtę (21) į apatinį
pjūklo geležtės laikiklį (29).
3. Paspauskite gembę (12) šiek tiek žemyn (žr. 9
pav.). Įstatykite pjūklo geležtę (21) į viršutinį pjūklo
geležtės laikiklį (26).
4. Patikrinkite pjūklo geležtės kaiščių padėtį pjūklo
geležtės laikikliuose (26/29).
