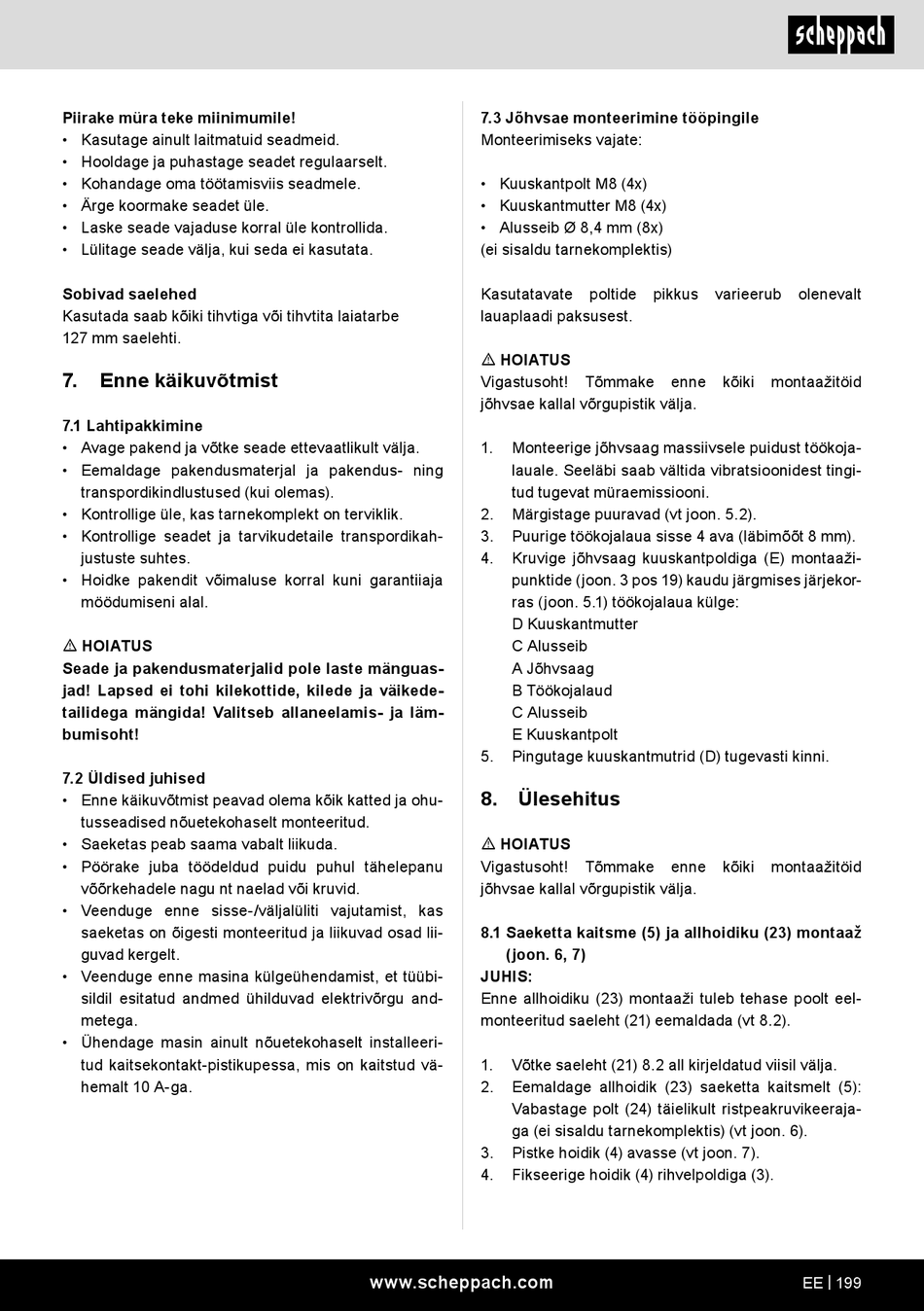

Piirake müra teke miinimumile!
• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Sobivad saelehed
Kasutada saab kõiki tihvtiga või tihvtita laiatarbe
127 mm saelehti.
7. Enne käikuvõtmist
7.1 Lahtipakkimine
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
m HOIATUS
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikede-
tailidega mängida! Valitseb allaneelamis- ja läm-
bumisoht!
7.2 Üldised juhised
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saeketas on õigesti monteeritud ja liikuvad osad lii-
guvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
• Ühendage masin ainult nõuetekohaselt installeeri-
tud kaitsekontakt-pistikupessa, mis on kaitstud vä-
hemalt 10 A-ga.
7.3 Jõhvsae monteerimine tööpingile
Monteerimiseks vajate:
• Kuuskantpolt M8 (4x)
• Kuuskantmutter M8 (4x)
• Alusseib Ø 8,4 mm (8x)
(ei sisaldu tarnekomplektis)
Kasutatavate
lauaplaadi paksusest.
m HOIATUS
Vigastusoht!
jõhvsae kallal võrgupistik välja.
1. Monteerige jõhvsaag massiivsele puidust töökoja-
lauale. Seeläbi saab vältida vibratsioonidest tingi-
tud tugevat müraemissiooni.
2. Märgistage puuravad (vt joon. 5.2).
3. Puurige töökojalaua sisse 4 ava (läbimõõt 8 mm).
4. Kruvige jõhvsaag kuuskantpoldiga (E) montaaži-
punktide (joon. 3 pos 19) kaudu järgmises järjekor-
ras (joon. 5.1) töökojalaua külge:
D Kuuskantmutter
C Alusseib
A Jõhvsaag
B Töökojalaud
C Alusseib
E Kuuskantpolt
5. Pingutage kuuskantmutrid (D) tugevasti kinni.
8. Ülesehitus
m HOIATUS
Vigastusoht!
jõhvsae kallal võrgupistik välja.
8.1 Saeketta kaitsme (5) ja allhoidiku (23) montaaž
(joon. 6, 7)
JUHIS:
Enne allhoidiku (23) montaaži tuleb tehase poolt eel-
monteeritud saeleht (21) eemaldada (vt 8.2).
1. Võtke saeleht (21) 8.2 all kirjeldatud viisil välja.
2. Eemaldage allhoidik (23) saeketta kaitsmelt (5):
Vabastage polt (24) täielikult ristpeakruvikeeraja-
ga (ei sisaldu tarnekomplektis) (vt joon. 6).
3. Pistke hoidik (4) avasse (vt joon. 7).
4. Fikseerige hoidik (4) rihvelpoldiga (3).
www.scheppach.com
poltide pikkus varieerub
Tõmmake enne kõiki
Tõmmake enne kõiki
olenevalt
montaažitöid
montaažitöid
