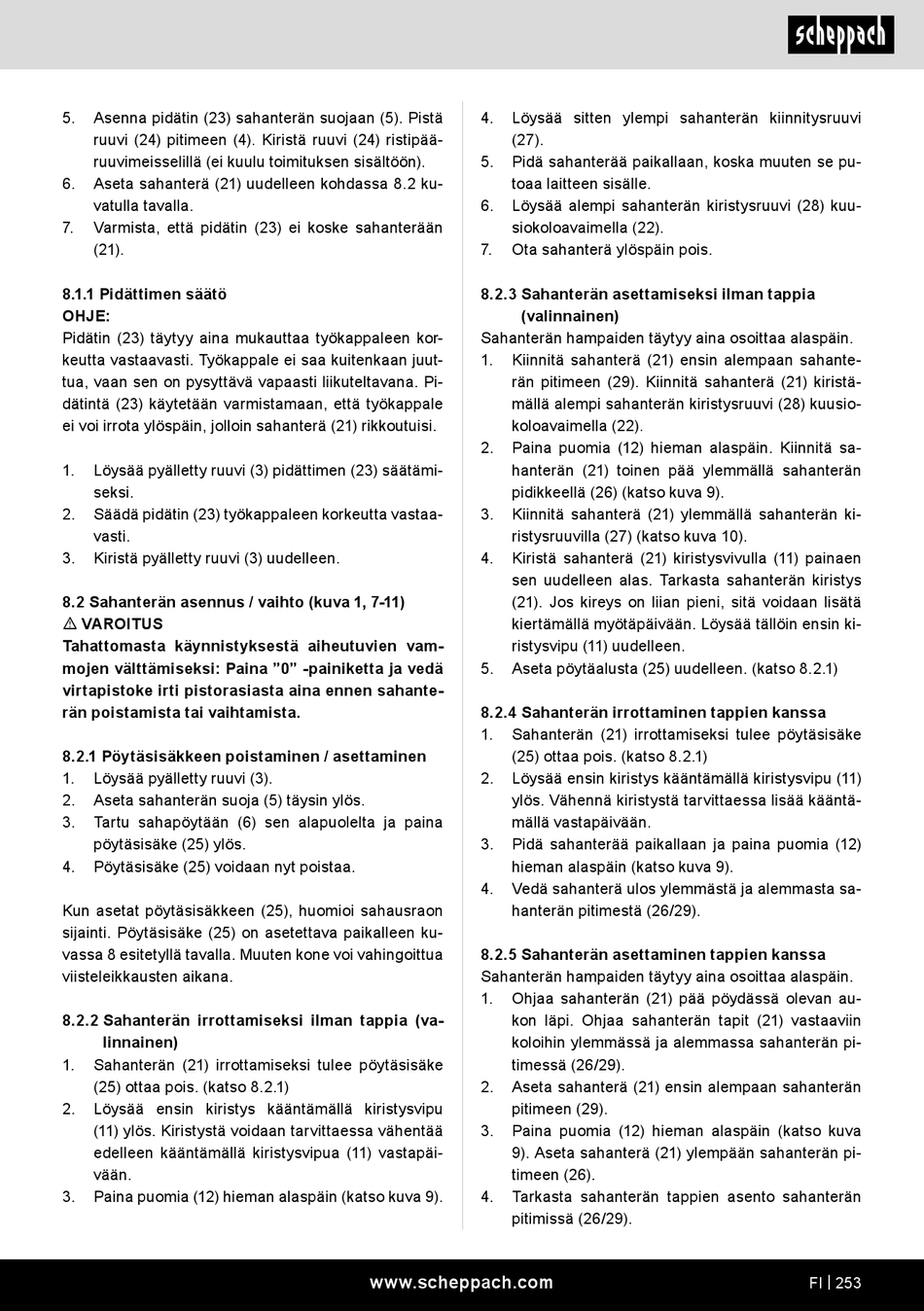

5. Asenna pidätin (23) sahanterän suojaan (5). Pistä
ruuvi (24) pitimeen (4). Kiristä ruuvi (24) ristipää-
ruuvimeisselillä (ei kuulu toimituksen sisältöön).
6. Aseta sahanterä (21) uudelleen kohdassa 8.2 ku-
vatulla tavalla.
7. Varmista, että pidätin (23) ei koske sahanterään
(21).
8.1.1 Pidättimen säätö
OHJE:
Pidätin (23) täytyy aina mukauttaa työkappaleen kor-
keutta vastaavasti. Työkappale ei saa kuitenkaan juut-
tua, vaan sen on pysyttävä vapaasti liikuteltavana. Pi-
dätintä (23) käytetään varmistamaan, että työkappale
ei voi irrota ylöspäin, jolloin sahanterä (21) rikkoutuisi.
1. Löysää pyälletty ruuvi (3) pidättimen (23) säätämi-
seksi.
2. Säädä pidätin (23) työkappaleen korkeutta vastaa-
vasti.
3. Kiristä pyälletty ruuvi (3) uudelleen.
8.2 Sahanterän asennus / vaihto (kuva 1, 7-11)
m VAROITUS
Tahattomasta käynnistyksestä aiheutuvien vam-
mojen välttämiseksi: Paina "0" -painiketta ja vedä
virtapistoke irti pistorasiasta aina ennen sahante-
rän poistamista tai vaihtamista.
8.2.1 Pöytäsisäkkeen poistaminen / asettaminen
1. Löysää pyälletty ruuvi (3).
2. Aseta sahanterän suoja (5) täysin ylös.
3. Tartu sahapöytään (6) sen alapuolelta ja paina
pöytäsisäke (25) ylös.
4. Pöytäsisäke (25) voidaan nyt poistaa.
Kun asetat pöytäsisäkkeen (25), huomioi sahausraon
sijainti. Pöytäsisäke (25) on asetettava paikalleen ku-
vassa 8 esitetyllä tavalla. Muuten kone voi vahingoittua
viisteleikkausten aikana.
8.2.2 Sahanterän irrottamiseksi ilman tappia (va-
linnainen)
1. Sahanterän (21) irrottamiseksi tulee pöytäsisäke
(25) ottaa pois. (katso 8.2.1)
2. Löysää ensin kiristys kääntämällä kiristysvipu
(11) ylös. Kiristystä voidaan tarvittaessa vähentää
edelleen kääntämällä kiristysvipua (11) vastapäi-
vään.
3. Paina puomia (12) hieman alaspäin (katso kuva 9).
4. Löysää sitten ylempi sahanterän kiinnitysruuvi
(27).
5. Pidä sahanterää paikallaan, koska muuten se pu-
toaa laitteen sisälle.
6. Löysää alempi sahanterän kiristysruuvi (28) kuu-
siokoloavaimella (22).
7. Ota sahanterä ylöspäin pois.
8.2.3 Sahanterän asettamiseksi ilman tappia
(valinnainen)
Sahanterän hampaiden täytyy aina osoittaa alaspäin.
1. Kiinnitä sahanterä (21) ensin alempaan sahante-
rän pitimeen (29). Kiinnitä sahanterä (21) kiristä-
mällä alempi sahanterän kiristysruuvi (28) kuusio-
koloavaimella (22).
2. Paina puomia (12) hieman alaspäin. Kiinnitä sa-
hanterän (21) toinen pää ylemmällä sahanterän
pidikkeellä (26) (katso kuva 9).
3. Kiinnitä sahanterä (21) ylemmällä sahanterän ki-
ristysruuvilla (27) (katso kuva 10).
4. Kiristä sahanterä (21) kiristysvivulla (11) painaen
sen uudelleen alas. Tarkasta sahanterän kiristys
(21). Jos kireys on liian pieni, sitä voidaan lisätä
kiertämällä myötäpäivään. Löysää tällöin ensin ki-
ristysvipu (11) uudelleen.
5. Aseta pöytäalusta (25) uudelleen. (katso 8.2.1)
8.2.4 Sahanterän irrottaminen tappien kanssa
1. Sahanterän (21) irrottamiseksi tulee pöytäsisäke
(25) ottaa pois. (katso 8.2.1)
2. Löysää ensin kiristys kääntämällä kiristysvipu (11)
ylös. Vähennä kiristystä tarvittaessa lisää kääntä-
mällä vastapäivään.
3. Pidä sahanterää paikallaan ja paina puomia (12)
hieman alaspäin (katso kuva 9).
4. Vedä sahanterä ulos ylemmästä ja alemmasta sa-
hanterän pitimestä (26/29).
8.2.5 Sahanterän asettaminen tappien kanssa
Sahanterän hampaiden täytyy aina osoittaa alaspäin.
1. Ohjaa sahanterän (21) pää pöydässä olevan au-
kon läpi. Ohjaa sahanterän tapit (21) vastaaviin
koloihin ylemmässä ja alemmassa sahanterän pi-
timessä (26/29).
2. Aseta sahanterä (21) ensin alempaan sahanterän
pitimeen (29).
3. Paina puomia (12) hieman alaspäin (katso kuva
9). Aseta sahanterä (21) ylempään sahanterän pi-
timeen (26).
4. Tarkasta sahanterän tappien asento sahanterän
pitimissä (26/29).
