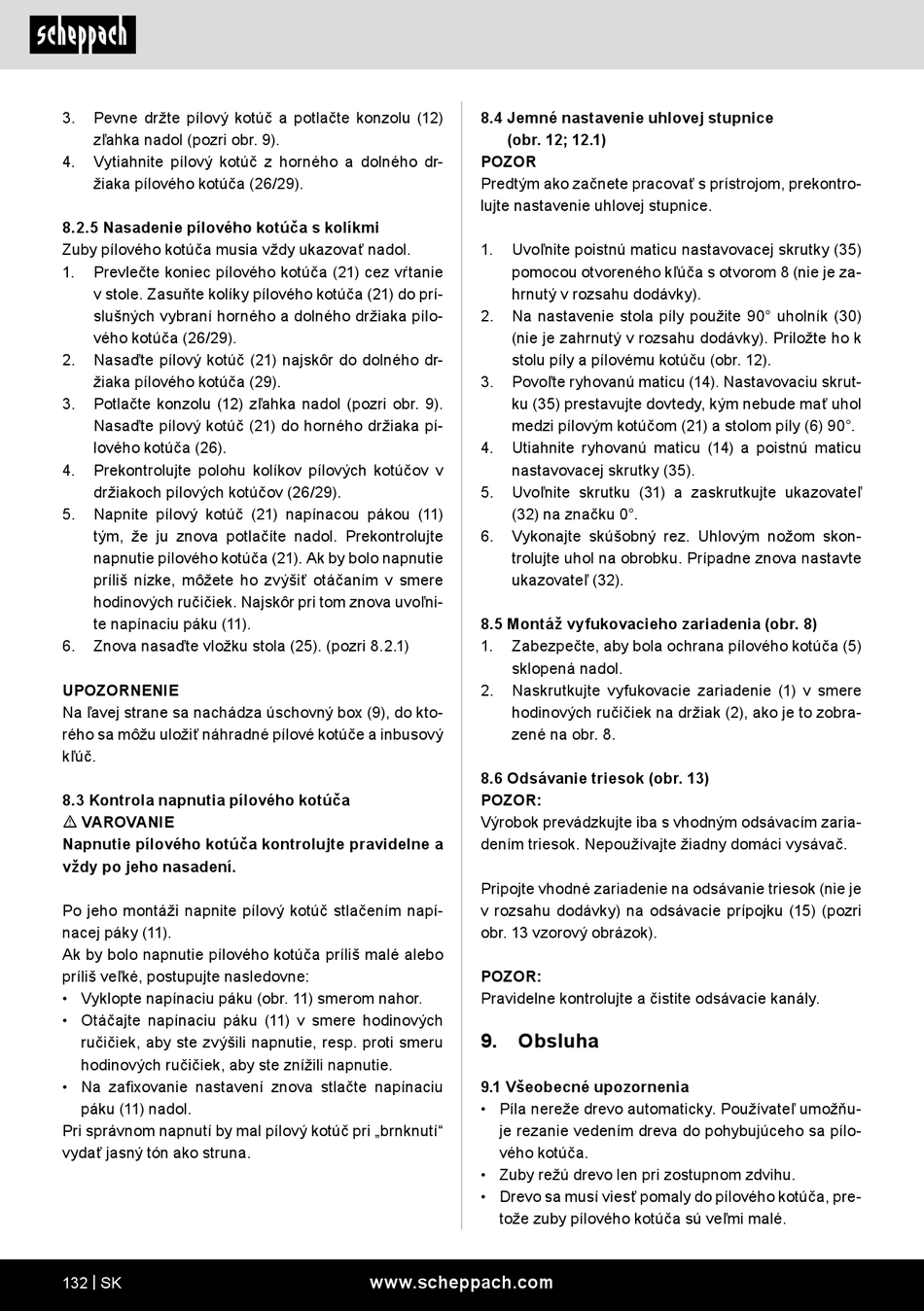

3. Pevne držte pílový kotúč a potlačte konzolu (12)
zľahka nadol (pozri obr. 9).
4. Vytiahnite pílový kotúč z horného a dolného dr-
žiaka pílového kotúča (26/29).
8.2.5 Nasadenie pílového kotúča s kolíkmi
Zuby pílového kotúča musia vždy ukazovať nadol.
1. Prevlečte koniec pílového kotúča (21) cez vŕtanie
v stole. Zasuňte kolíky pílového kotúča (21) do prí-
slušných vybraní horného a dolného držiaka pílo-
vého kotúča (26/29).
2. Nasaďte pílový kotúč (21) najskôr do dolného dr-
žiaka pílového kotúča (29).
3. Potlačte konzolu (12) zľahka nadol (pozri obr. 9).
Nasaďte pílový kotúč (21) do horného držiaka pí-
lového kotúča (26).
4. Prekontrolujte polohu kolíkov pílových kotúčov v
držiakoch pílových kotúčov (26/29).
5. Napnite pílový kotúč (21) napínacou pákou (11)
tým, že ju znova potlačíte nadol. Prekontrolujte
napnutie pílového kotúča (21). Ak by bolo napnutie
príliš nízke, môžete ho zvýšiť otáčaním v smere
hodinových ručičiek. Najskôr pri tom znova uvoľni-
te napínaciu páku (11).
6. Znova nasaďte vložku stola (25). (pozri 8.2.1)
UPOZORNENIE
Na ľavej strane sa nachádza úschovný box (9), do kto-
rého sa môžu uložiť náhradné pílové kotúče a inbusový
kľúč.
8.3 Kontrola napnutia pílového kotúča
m VAROVANIE
Napnutie pílového kotúča kontrolujte pravidelne a
vždy po jeho nasadení.
Po jeho montáži napnite pílový kotúč stlačením napí-
nacej páky (11).
Ak by bolo napnutie pílového kotúča príliš malé alebo
príliš veľké, postupujte nasledovne:
• Vyklopte napínaciu páku (obr. 11) smerom nahor.
• Otáčajte napínaciu páku (11) v smere hodinových
ručičiek, aby ste zvýšili napnutie, resp. proti smeru
hodinových ručičiek, aby ste znížili napnutie.
• Na zafixovanie nastavení znova stlačte napínaciu
páku (11) nadol.
Pri správnom napnutí by mal pílový kotúč pri „brnknutí"
vydať jasný tón ako struna.
132 | SK
8.4 Jemné nastavenie uhlovej stupnice
(obr. 12; 12.1)
POZOR
Predtým ako začnete pracovať s prístrojom, prekontro-
lujte nastavenie uhlovej stupnice.
1. Uvoľnite poistnú maticu nastavovacej skrutky (35)
pomocou otvoreného kľúča s otvorom 8 (nie je za-
hrnutý v rozsahu dodávky).
2. Na nastavenie stola píly použite 90° uholník (30)
(nie je zahrnutý v rozsahu dodávky). Priložte ho k
stolu píly a pílovému kotúču (obr. 12).
3. Povoľte ryhovanú maticu (14). Nastavovaciu skrut-
ku (35) prestavujte dovtedy, kým nebude mať uhol
medzi pílovým kotúčom (21) a stolom píly (6) 90°.
4. Utiahnite ryhovanú maticu (14) a poistnú maticu
nastavovacej skrutky (35).
5. Uvoľnite skrutku (31) a zaskrutkujte ukazovateľ
(32) na značku 0°.
6. Vykonajte skúšobný rez. Uhlovým nožom skon-
trolujte uhol na obrobku. Prípadne znova nastavte
ukazovateľ (32).
8.5 Montáž vyfukovacieho zariadenia (obr. 8)
1. Zabezpečte, aby bola ochrana pílového kotúča (5)
sklopená nadol.
2. Naskrutkujte vyfukovacie zariadenie (1) v smere
hodinových ručičiek na držiak (2), ako je to zobra-
zené na obr. 8.
8.6 Odsávanie triesok (obr. 13)
POZOR:
Výrobok prevádzkujte iba s vhodným odsávacím zaria-
dením triesok. Nepoužívajte žiadny domáci vysávač.
Pripojte vhodné zariadenie na odsávanie triesok (nie je
v rozsahu dodávky) na odsávacie prípojku (15) (pozri
obr. 13 vzorový obrázok).
POZOR:
Pravidelne kontrolujte a čistite odsávacie kanály.
9.

Obsluha

9.1 Všeobecné upozornenia
• Píla nereže drevo automaticky. Používateľ umožňu-
je rezanie vedením dreva do pohybujúceho sa pílo-
vého kotúča.
• Zuby režú drevo len pri zostupnom zdvihu.
• Drevo sa musí viesť pomaly do pílového kotúča, pre-
tože zuby pílového kotúča sú veľmi malé.
