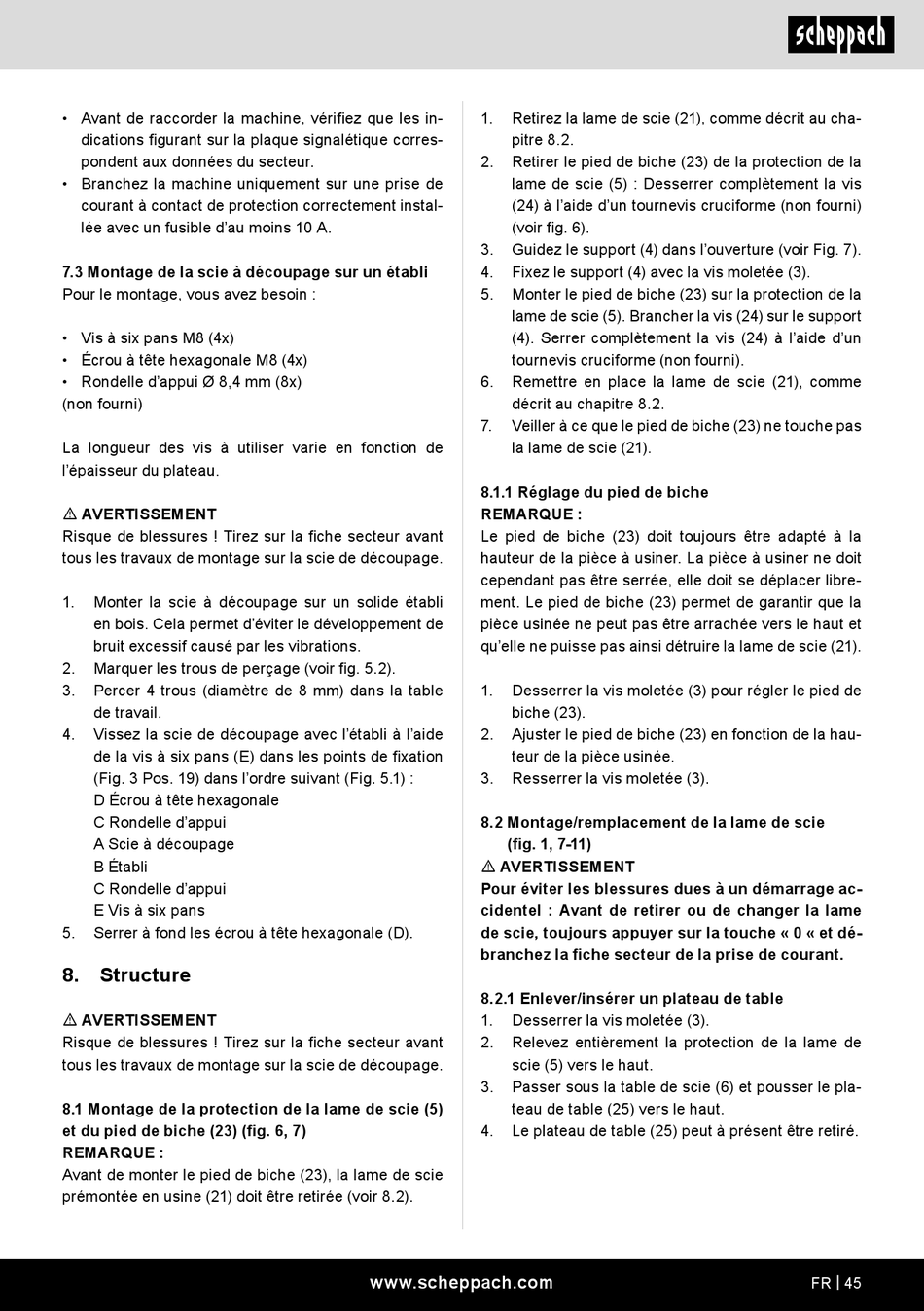

• Avant de raccorder la machine, vérifiez que les in-
dications figurant sur la plaque signalétique corres-
pondent aux données du secteur.
• Branchez la machine uniquement sur une prise de
courant à contact de protection correctement instal-
lée avec un fusible d'au moins 10 A.
7.3 Montage de la scie à découpage sur un établi
Pour le montage, vous avez besoin :
• Vis à six pans M8 (4x)
• Écrou à tête hexagonale M8 (4x)
• Rondelle d'appui Ø 8,4 mm (8x)
(non fourni)
La longueur des vis à utiliser varie en fonction de
l'épaisseur du plateau.
m AVERTISSEMENT
Risque de blessures ! Tirez sur la fiche secteur avant
tous les travaux de montage sur la scie de découpage.
1. Monter la scie à découpage sur un solide établi
en bois. Cela permet d'éviter le développement de
bruit excessif causé par les vibrations.
2. Marquer les trous de perçage (voir fig. 5.2).
3. Percer 4 trous (diamètre de 8 mm) dans la table
de travail.
4. Vissez la scie de découpage avec l'établi à l'aide
de la vis à six pans (E) dans les points de fixation
(Fig. 3 Pos. 19) dans l'ordre suivant (Fig. 5.1) :
D Écrou à tête hexagonale
C Rondelle d'appui
A Scie à découpage
B Établi
C Rondelle d'appui
E Vis à six pans
5. Serrer à fond les écrou à tête hexagonale (D).

8. Structure

m AVERTISSEMENT
Risque de blessures ! Tirez sur la fiche secteur avant
tous les travaux de montage sur la scie de découpage.
8.1 Montage de la protection de la lame de scie (5)
et du pied de biche (23) (fig. 6, 7)
REMARQUE :
Avant de monter le pied de biche (23), la lame de scie
prémontée en usine (21) doit être retirée (voir 8.2).
1. Retirez la lame de scie (21), comme décrit au cha-
pitre 8.2.
2. Retirer le pied de biche (23) de la protection de la
lame de scie (5) : Desserrer complètement la vis
(24) à l'aide d'un tournevis cruciforme (non fourni)
(voir fig. 6).
3. Guidez le support (4) dans l'ouverture (voir Fig. 7).
4. Fixez le support (4) avec la vis moletée (3).
5. Monter le pied de biche (23) sur la protection de la
lame de scie (5). Brancher la vis (24) sur le support
(4). Serrer complètement la vis (24) à l'aide d'un
tournevis cruciforme (non fourni).
6. Remettre en place la lame de scie (21), comme
décrit au chapitre 8.2.
7. Veiller à ce que le pied de biche (23) ne touche pas
la lame de scie (21).
8.1.1 Réglage du pied de biche
REMARQUE :
Le pied de biche (23) doit toujours être adapté à la
hauteur de la pièce à usiner. La pièce à usiner ne doit
cependant pas être serrée, elle doit se déplacer libre-
ment. Le pied de biche (23) permet de garantir que la
pièce usinée ne peut pas être arrachée vers le haut et
qu'elle ne puisse pas ainsi détruire la lame de scie (21).
1. Desserrer la vis moletée (3) pour régler le pied de
biche (23).
2. Ajuster le pied de biche (23) en fonction de la hau-
teur de la pièce usinée.
3. Resserrer la vis moletée (3).
8.2 Montage/remplacement de la lame de scie
(fig. 1, 7-11)
m AVERTISSEMENT
Pour éviter les blessures dues à un démarrage ac-
cidentel : Avant de retirer ou de changer la lame
de scie, toujours appuyer sur la touche « 0 « et dé-
branchez la fiche secteur de la prise de courant.
8.2.1 Enlever/insérer un plateau de table
1. Desserrer la vis moletée (3).
2. Relevez entièrement la protection de la lame de
scie (5) vers le haut.
3. Passer sous la table de scie (6) et pousser le pla-
teau de table (25) vers le haut.
4. Le plateau de table (25) peut à présent être retiré.
www.scheppach.com FR | 45
