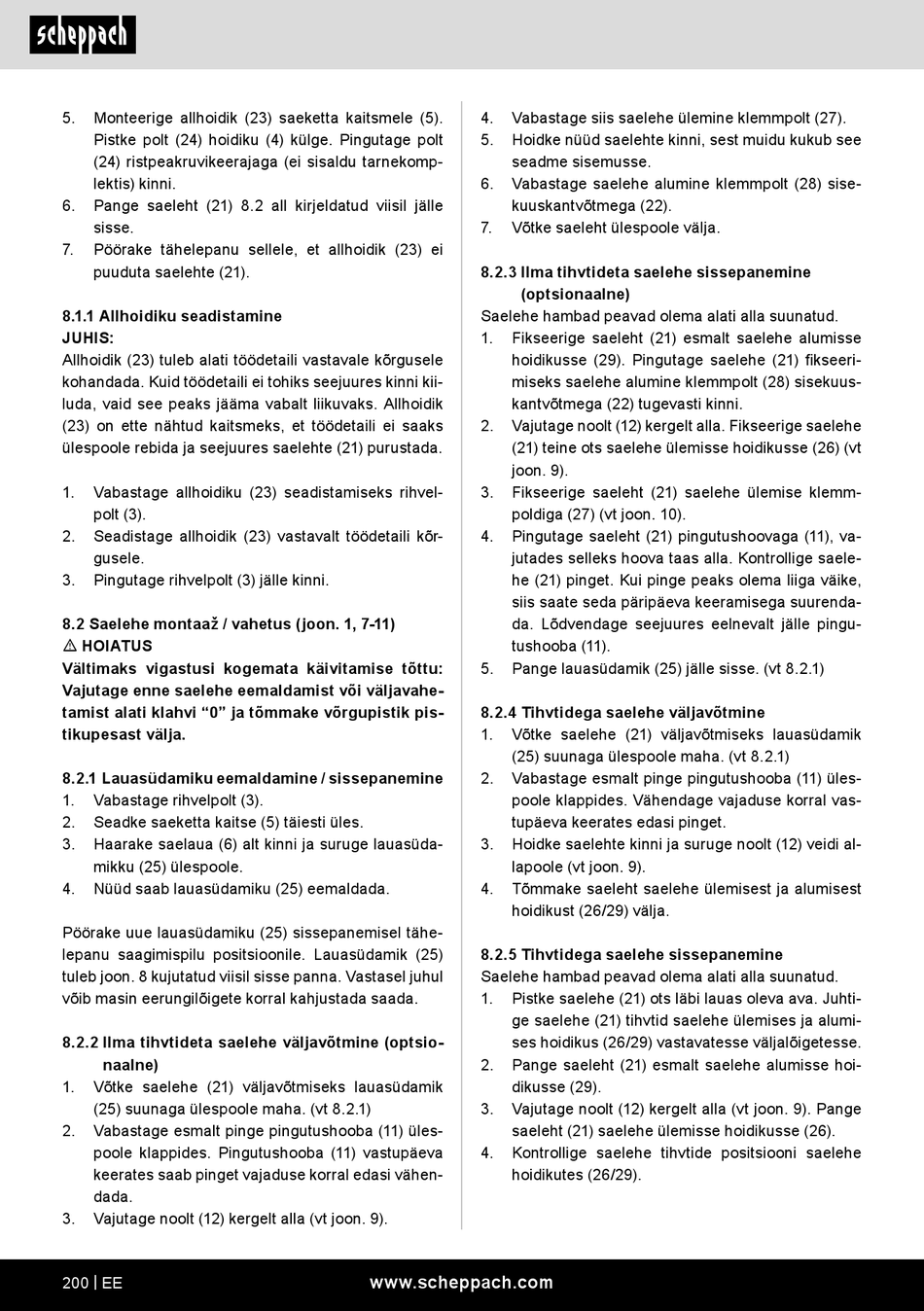

5. Monteerige allhoidik (23) saeketta kaitsmele (5).
Pistke polt (24) hoidiku (4) külge. Pingutage polt
(24) ristpeakruvikeerajaga (ei sisaldu tarnekomp-
lektis) kinni.
6. Pange saeleht (21) 8.2 all kirjeldatud viisil jälle
sisse.
7. Pöörake tähelepanu sellele, et allhoidik (23) ei
puuduta saelehte (21).
8.1.1 Allhoidiku seadistamine
JUHIS:
Allhoidik (23) tuleb alati töödetaili vastavale kõrgusele
kohandada. Kuid töödetaili ei tohiks seejuures kinni kii-
luda, vaid see peaks jääma vabalt liikuvaks. Allhoidik
(23) on ette nähtud kaitsmeks, et töödetaili ei saaks
ülespoole rebida ja seejuures saelehte (21) purustada.
1. Vabastage allhoidiku (23) seadistamiseks rihvel-
polt (3).
2. Seadistage allhoidik (23) vastavalt töödetaili kõr-
gusele.
3. Pingutage rihvelpolt (3) jälle kinni.
8.2 Saelehe montaaž / vahetus (joon. 1, 7-11)
m HOIATUS
Vältimaks vigastusi kogemata käivitamise tõttu:
Vajutage enne saelehe eemaldamist või väljavahe-
tamist alati klahvi "0" ja tõmmake võrgupistik pis-
tikupesast välja.
8.2.1 Lauasüdamiku eemaldamine / sissepanemine
1. Vabastage rihvelpolt (3).
2. Seadke saeketta kaitse (5) täiesti üles.
3. Haarake saelaua (6) alt kinni ja suruge lauasüda-
mikku (25) ülespoole.
4. Nüüd saab lauasüdamiku (25) eemaldada.
Pöörake uue lauasüdamiku (25) sissepanemisel tähe-
lepanu saagimispilu positsioonile. Lauasüdamik (25)
tuleb joon. 8 kujutatud viisil sisse panna. Vastasel juhul
võib masin eerungilõigete korral kahjustada saada.
8.2.2 Ilma tihvtideta saelehe väljavõtmine (optsio-
naalne)
1. Võtke saelehe (21) väljavõtmiseks lauasüdamik
(25) suunaga ülespoole maha. (vt 8.2.1)
2. Vabastage esmalt pinge pingutushooba (11) üles-
poole klappides. Pingutushooba (11) vastupäeva
keerates saab pinget vajaduse korral edasi vähen-
dada.
3. Vajutage noolt (12) kergelt alla (vt joon. 9).
200 | EE
4. Vabastage siis saelehe ülemine klemmpolt (27).
5. Hoidke nüüd saelehte kinni, sest muidu kukub see
seadme sisemusse.
6. Vabastage saelehe alumine klemmpolt (28) sise-
kuuskantvõtmega (22).
7. Võtke saeleht ülespoole välja.
8.2.3 Ilma tihvtideta saelehe sissepanemine
(optsionaalne)
Saelehe hambad peavad olema alati alla suunatud.
1. Fikseerige saeleht (21) esmalt saelehe alumisse
hoidikusse (29). Pingutage saelehe (21) fikseeri-
miseks saelehe alumine klemmpolt (28) sisekuus-
kantvõtmega (22) tugevasti kinni.
2. Vajutage noolt (12) kergelt alla. Fikseerige saelehe
(21) teine ots saelehe ülemisse hoidikusse (26) (vt
joon. 9).
3. Fikseerige saeleht (21) saelehe ülemise klemm-
poldiga (27) (vt joon. 10).
4. Pingutage saeleht (21) pingutushoovaga (11), va-
jutades selleks hoova taas alla. Kontrollige saele-
he (21) pinget. Kui pinge peaks olema liiga väike,
siis saate seda päripäeva keeramisega suurenda-
da. Lõdvendage seejuures eelnevalt jälle pingu-
tushooba (11).
5. Pange lauasüdamik (25) jälle sisse. (vt 8.2.1)
8.2.4 Tihvtidega saelehe väljavõtmine
1. Võtke saelehe (21) väljavõtmiseks lauasüdamik
(25) suunaga ülespoole maha. (vt 8.2.1)
2. Vabastage esmalt pinge pingutushooba (11) üles-
poole klappides. Vähendage vajaduse korral vas-
tupäeva keerates edasi pinget.
3. Hoidke saelehte kinni ja suruge noolt (12) veidi al-
lapoole (vt joon. 9).
4. Tõmmake saeleht saelehe ülemisest ja alumisest
hoidikust (26/29) välja.
8.2.5 Tihvtidega saelehe sissepanemine
Saelehe hambad peavad olema alati alla suunatud.
1. Pistke saelehe (21) ots läbi lauas oleva ava. Juhti-
ge saelehe (21) tihvtid saelehe ülemises ja alumi-
ses hoidikus (26/29) vastavatesse väljalõigetesse.
2. Pange saeleht (21) esmalt saelehe alumisse hoi-
dikusse (29).
3. Vajutage noolt (12) kergelt alla (vt joon. 9). Pange
saeleht (21) saelehe ülemisse hoidikusse (26).
4. Kontrollige saelehe tihvtide positsiooni saelehe
hoidikutes (26/29).
