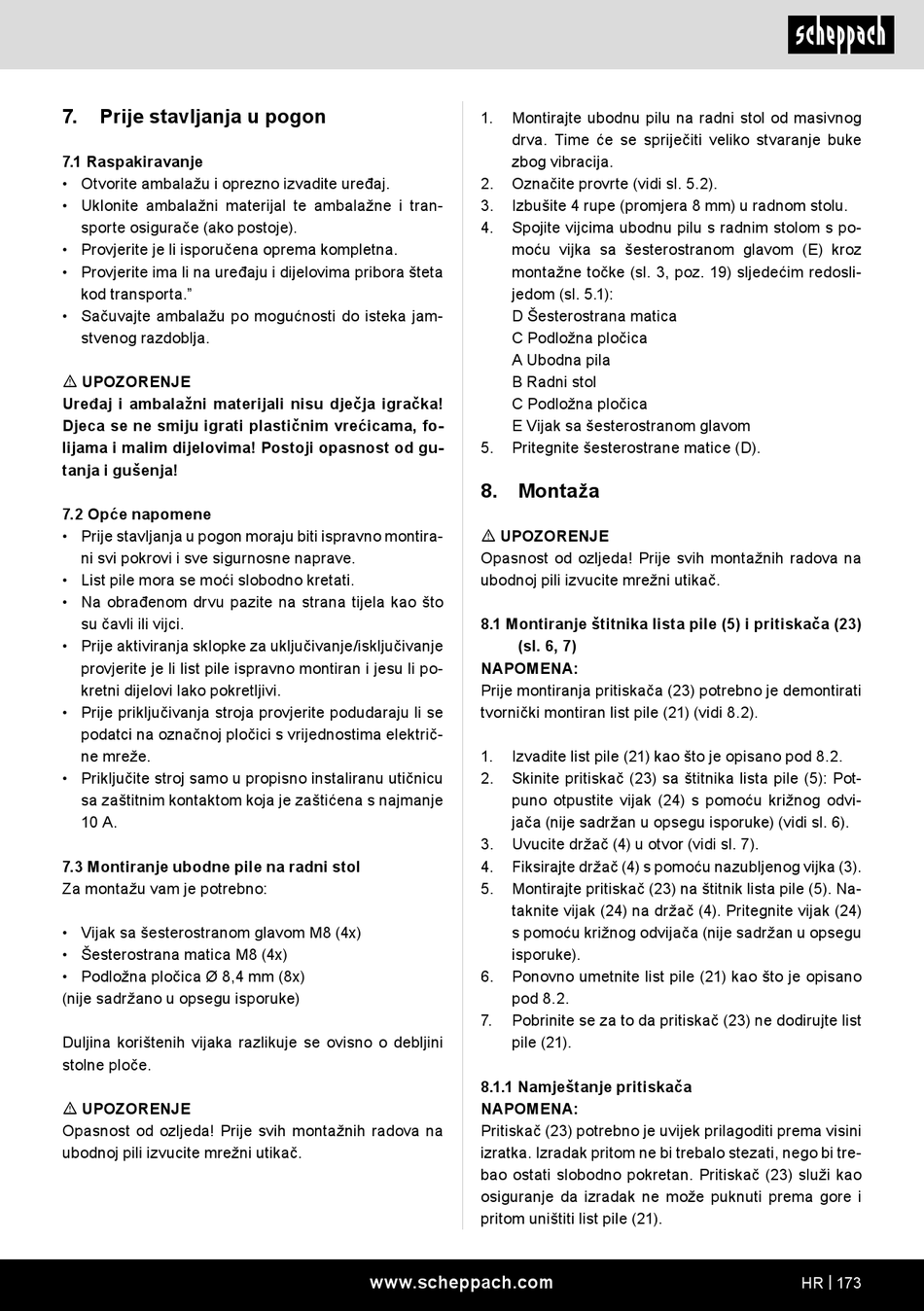

7.

Prije stavljanja u pogon

7.1 Raspakiravanje
• Otvorite ambalažu i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite ima li na uređaju i dijelovima pribora šteta
kod transporta."
• Sačuvajte ambalažu po mogućnosti do isteka jam-
stvenog razdoblja.
m UPOZORENJE
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
7.2 Opće napomene
• Prije stavljanja u pogon moraju biti ispravno montira-
ni svi pokrovi i sve sigurnosne naprave.
• List pile mora se moći slobodno kretati.
• Na obrađenom drvu pazite na strana tijela kao što
su čavli ili vijci.
• Prije aktiviranja sklopke za uključivanje/isključivanje
provjerite je li list pile ispravno montiran i jesu li po-
kretni dijelovi lako pokretljivi.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima električ-
ne mreže.
• Priključite stroj samo u propisno instaliranu utičnicu
sa zaštitnim kontaktom koja je zaštićena s najmanje
10 A.
7.3 Montiranje ubodne pile na radni stol
Za montažu vam je potrebno:
• Vijak sa šesterostranom glavom M8 (4x)
• Šesterostrana matica M8 (4x)
• Podložna pločica Ø 8,4 mm (8x)
(nije sadržano u opsegu isporuke)
Duljina korištenih vijaka razlikuje se ovisno o debljini
stolne ploče.
m UPOZORENJE
Opasnost od ozljeda! Prije svih montažnih radova na
ubodnoj pili izvucite mrežni utikač.
1. Montirajte ubodnu pilu na radni stol od masivnog
drva. Time će se spriječiti veliko stvaranje buke
zbog vibracija.
2. Označite provrte (vidi sl. 5.2).
3. Izbušite 4 rupe (promjera 8 mm) u radnom stolu.
4. Spojite vijcima ubodnu pilu s radnim stolom s po-
moću vijka sa šesterostranom glavom (E) kroz
montažne točke (sl. 3, poz. 19) sljedećim redosli-
jedom (sl. 5.1):
D Šesterostrana matica
C Podložna pločica
A Ubodna pila
B Radni stol
C Podložna pločica
E Vijak sa šesterostranom glavom
5. Pritegnite šesterostrane matice (D).
8. Montaža
m UPOZORENJE
Opasnost od ozljeda! Prije svih montažnih radova na
ubodnoj pili izvucite mrežni utikač.
8.1 Montiranje štitnika lista pile (5) i pritiskača (23)
(sl. 6, 7)
NAPOMENA:
Prije montiranja pritiskača (23) potrebno je demontirati
tvornički montiran list pile (21) (vidi 8.2).
1. Izvadite list pile (21) kao što je opisano pod 8.2.
2. Skinite pritiskač (23) sa štitnika lista pile (5): Pot-
puno otpustite vijak (24) s pomoću križnog odvi-
jača (nije sadržan u opsegu isporuke) (vidi sl. 6).
3. Uvucite držač (4) u otvor (vidi sl. 7).
4. Fiksirajte držač (4) s pomoću nazubljenog vijka (3).
5. Montirajte pritiskač (23) na štitnik lista pile (5). Na-
taknite vijak (24) na držač (4). Pritegnite vijak (24)
s pomoću križnog odvijača (nije sadržan u opsegu
isporuke).
6. Ponovno umetnite list pile (21) kao što je opisano
pod 8.2.
7. Pobrinite se za to da pritiskač (23) ne dodirujte list
pile (21).
8.1.1 Namještanje pritiskača
NAPOMENA:
Pritiskač (23) potrebno je uvijek prilagoditi prema visini
izratka. Izradak pritom ne bi trebalo stezati, nego bi tre-
bao ostati slobodno pokretan. Pritiskač (23) služi kao
osiguranje da izradak ne može puknuti prema gore i
pritom uništiti list pile (21).
