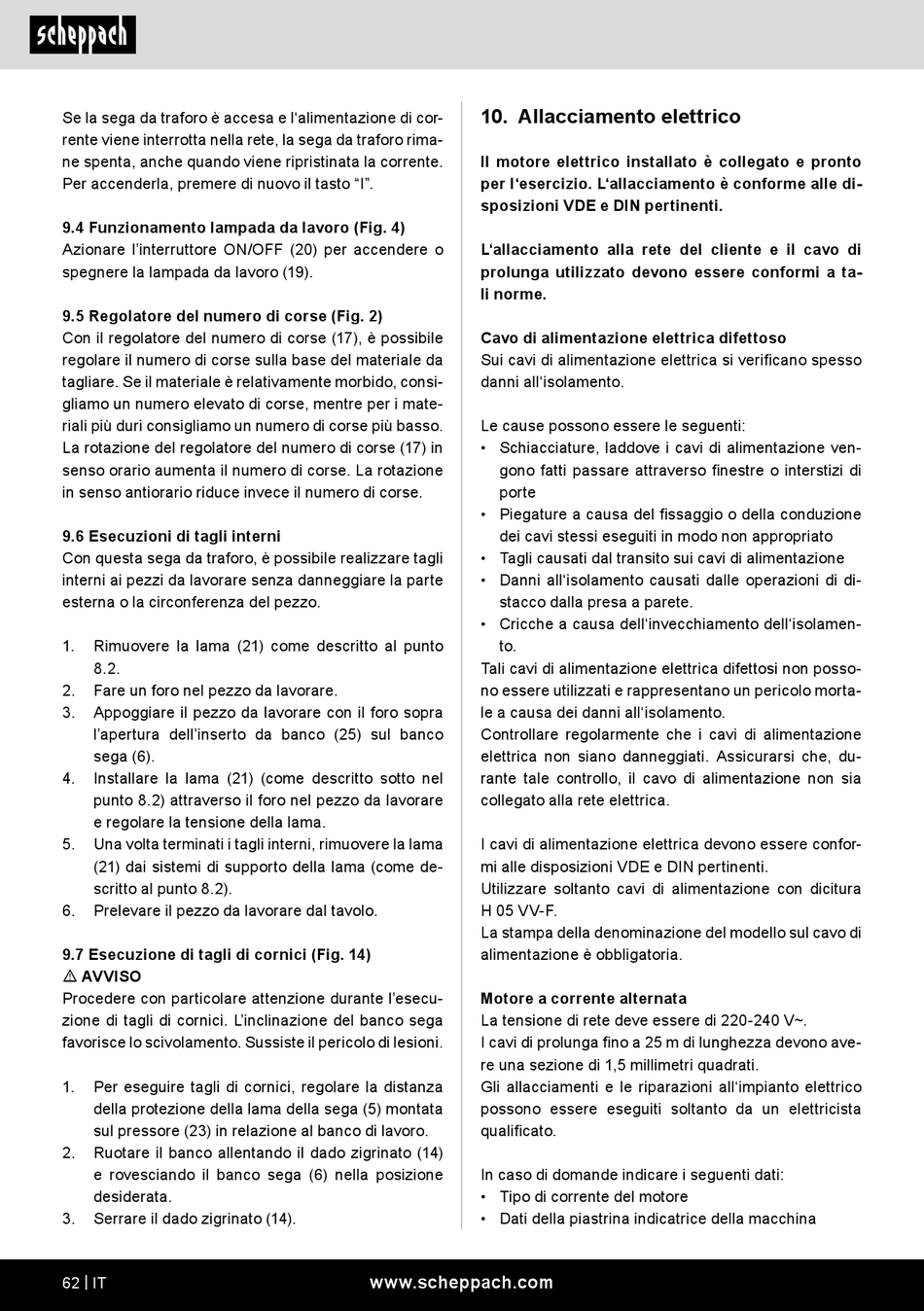

Se la sega da traforo è accesa e l'alimentazione di cor-
rente viene interrotta nella rete, la sega da traforo rima-
ne spenta, anche quando viene ripristinata la corrente.
Per accenderla, premere di nuovo il tasto "I".
9.4 Funzionamento lampada da lavoro (Fig. 4)
Azionare l'interruttore ON/OFF (20) per accendere o
spegnere la lampada da lavoro (19).
9.5 Regolatore del numero di corse (Fig. 2)
Con il regolatore del numero di corse (17), è possibile
regolare il numero di corse sulla base del materiale da
tagliare. Se il materiale è relativamente morbido, consi-
gliamo un numero elevato di corse, mentre per i mate-
riali più duri consigliamo un numero di corse più basso.
La rotazione del regolatore del numero di corse (17) in
senso orario aumenta il numero di corse. La rotazione
in senso antiorario riduce invece il numero di corse.
9.6 Esecuzioni di tagli interni
Con questa sega da traforo, è possibile realizzare tagli
interni ai pezzi da lavorare senza danneggiare la parte
esterna o la circonferenza del pezzo.
1. Rimuovere la lama (21) come descritto al punto
8.2.
2. Fare un foro nel pezzo da lavorare.
3. Appoggiare il pezzo da lavorare con il foro sopra
l'apertura dell'inserto da banco (25) sul banco
sega (6).
4. Installare la lama (21) (come descritto sotto nel
punto 8.2) attraverso il foro nel pezzo da lavorare
e regolare la tensione della lama.
5. Una volta terminati i tagli interni, rimuovere la lama
(21) dai sistemi di supporto della lama (come de-
scritto al punto 8.2).
6. Prelevare il pezzo da lavorare dal tavolo.
9.7 Esecuzione di tagli di cornici (Fig. 14)
m AVVISO
Procedere con particolare attenzione durante l'esecu-
zione di tagli di cornici. L'inclinazione del banco sega
favorisce lo scivolamento. Sussiste il pericolo di lesioni.
1. Per eseguire tagli di cornici, regolare la distanza
della protezione della lama della sega (5) montata
sul pressore (23) in relazione al banco di lavoro.
2. Ruotare il banco allentando il dado zigrinato (14)
e rovesciando il banco sega (6) nella posizione
desiderata.
3. Serrare il dado zigrinato (14).
62 | IT

10. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto
per l'esercizio. L'allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di
prolunga utilizzato devono essere conformi a ta-
li norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso
danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione ven-
gono fatti passare attraverso finestre o interstizi di
porte
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato
• Tagli causati dal transito sui cavi di alimentazione
• Danni all'isolamento causati dalle operazioni di di-
stacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamen-
to.
Tali cavi di alimentazione elettrica difettosi non posso-
no essere utilizzati e rappresentano un pericolo morta-
le a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, du-
rante tale controllo, il cavo di alimentazione non sia
collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere confor-
mi alle disposizioni VDE e DIN pertinenti.
Utilizzare soltanto cavi di alimentazione con dicitura
H 05 VV-F.
La stampa della denominazione del modello sul cavo di
alimentazione è obbligatoria.
Motore a corrente alternata
La tensione di rete deve essere di 220-240 V~.
I cavi di prolunga fino a 25 m di lunghezza devono ave-
re una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico
possono essere eseguiti soltanto da un elettricista
qualificato.
In caso di domande indicare i seguenti dati:
• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
