Kalibrierposition

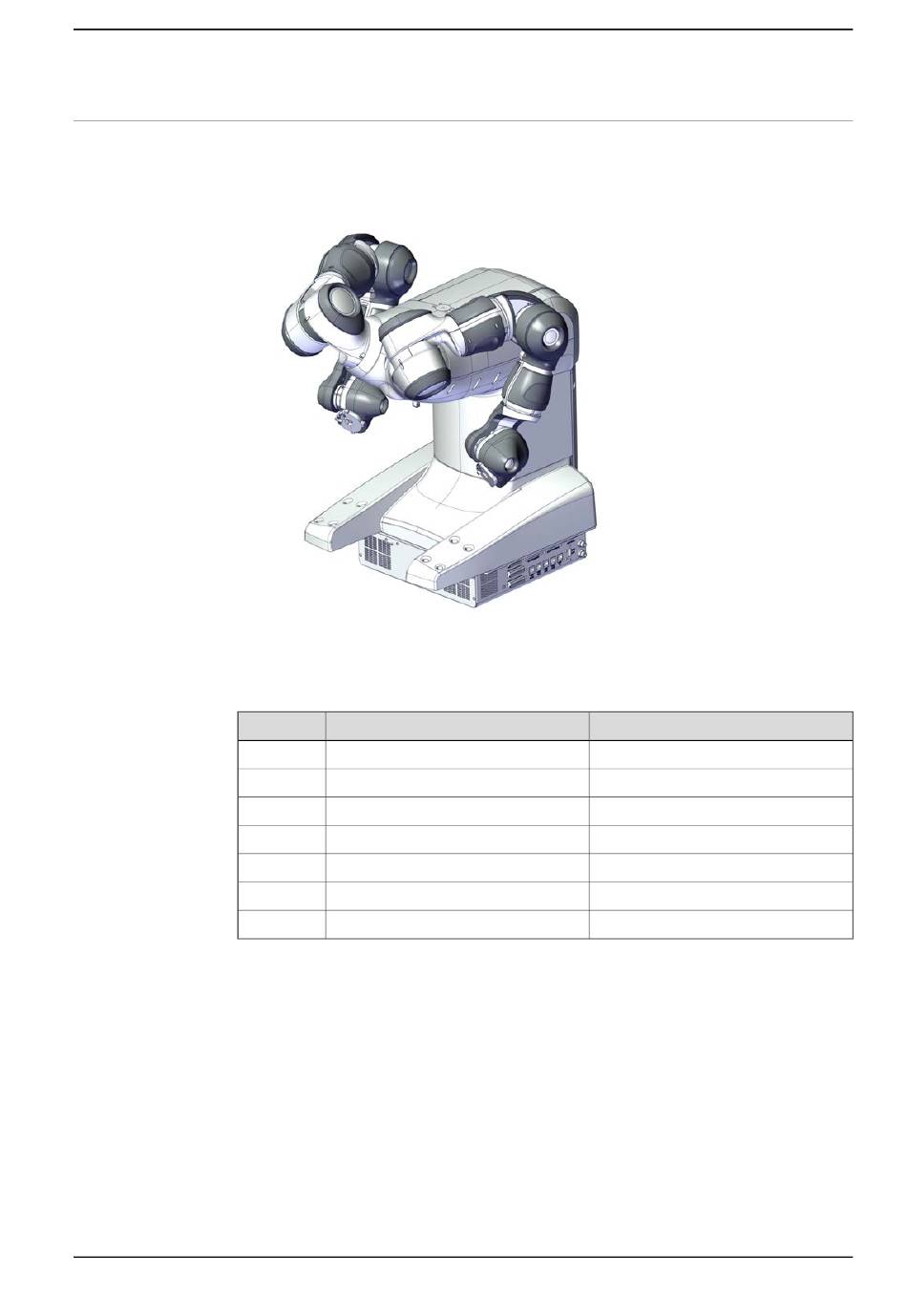

Illustration eines Roboters in Kalibrierposition
Die Abbildung zeigt den Roboter in seiner Kalibrierposition.
xx1500000363
Exakte Achsenpositionen in Grad
Die Tabelle unten enthält die exakten Achsenpositionen in Grad.
Achse
1
2
3
4
5
6
7
Bedienungsanleitung - IRB 14000
3HAC052986-003 Revision: H
IRB 14000 ROB_R
0°
-130°
30°
0°
40°
0°
-135°
© Copyright 2015-2022 ABB. Alle Rechte vorbehalten.
3.2 Kalibrierskala und korrekte Achsenposition
IRB 14000 ROB_L
0°
-130°
30°
0°
40°
0°
135°
