Aufbau und Funktion Design and Function

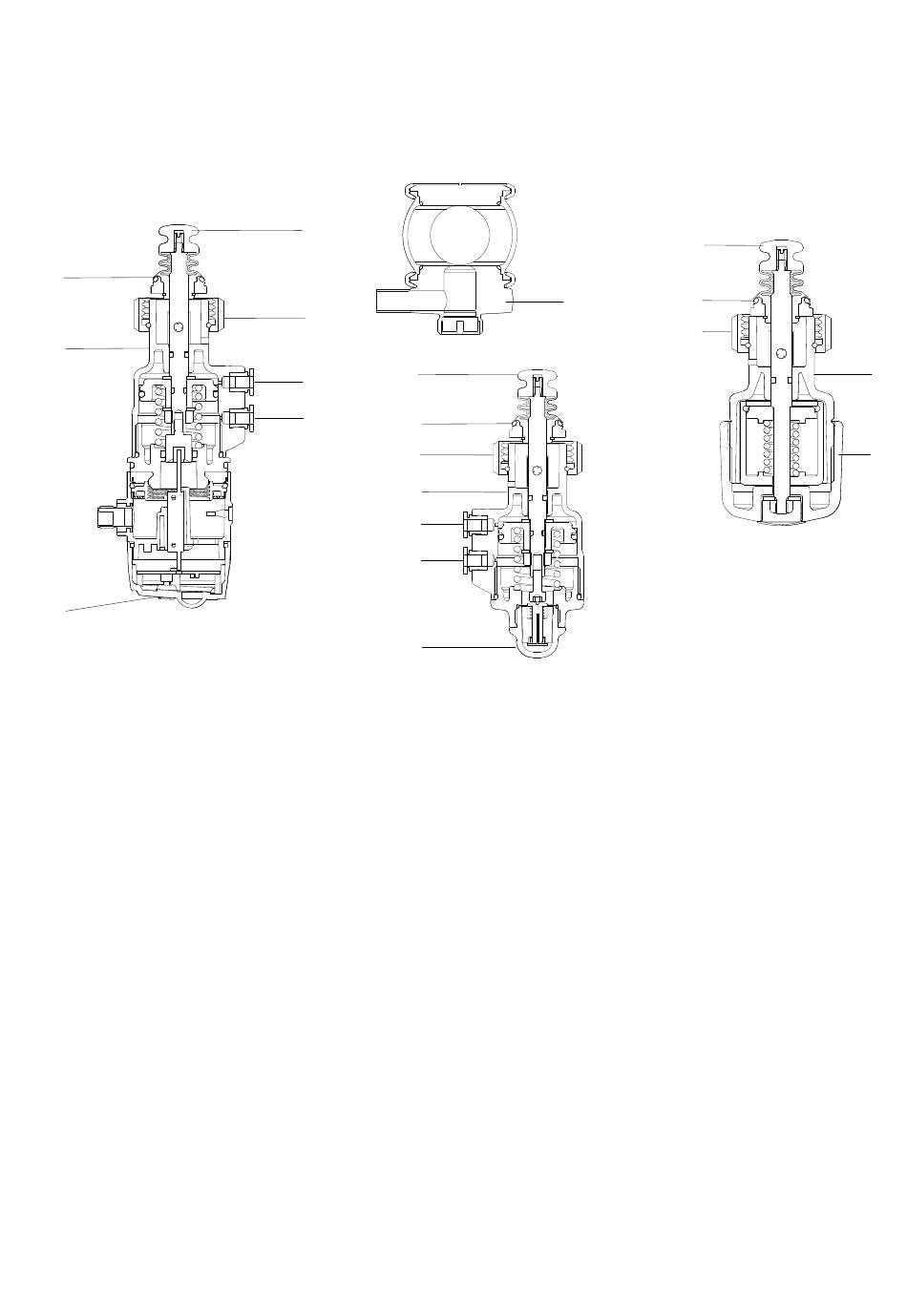

Entnahmeventil H_A/I
Gehäuse mit Anschlusskopf/
Sampling valve valve H_A/I
with control module
5
9
B
B Anschlusskopf T.VIS V-1/P-1
257 Stellungsanzeige H_A
82 Handrad
117.1 Luftanschluss NO
117.2 Luftanschluss NC
9 Laterne
252 Überwurfmutter
5 O-Ring
15 Faltenbalg
391 Gehäuse
Gehäusekonfigurationen siehe Ersatzteil-
zeichnung im Anhang
2014-02 · VESTA Sterilventile · Probenahmeventil H_A/I / VESTA Sterile Valves · Sampling valve H_A/I
Entnahmeventil l H_A/I/F
Sampling valve valve H_A/I/F
15
252
15
117.2
117.1
5
252
9
117.2
117.1
257
391
B Control module T.VIS V-1/P-1
257 Position indicator H_A
82 Hand wheel
117.1 Air connection NO
117.2 Air connection NC
9 Lantern
252 Cap nut
5 O-ring
15 Bellows
391 Housing
For the housing configuration see annexed
spare parts drawing
Entnahmeventil H_A/I/H
Gehäuse mit Handantrieb/
Sampling valve H_A/I/H
with manual actuator
15
5
252
9
82
9
